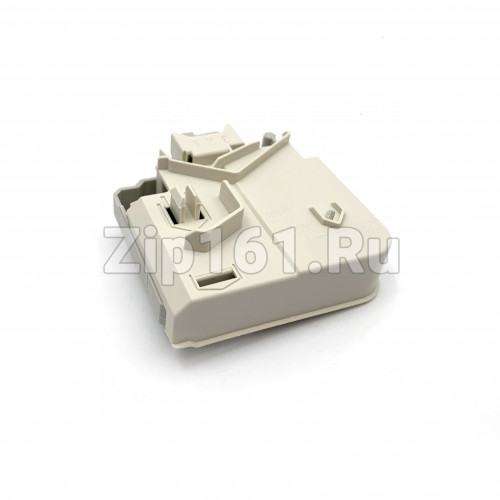

Замок люка стиральной машины Bosch 00621550 3 большие клеммы

Замок люка стиральной машины Bosch 00621550 3 большие клеммы

1. Краткое описание

Замок люка (УБЛ) стиральной машины Bosch 00621550 с тремя большими клеммами — это оригинальное устройство блокировки дверцы, которое обеспечивает безопасность и герметичность во время стирки. Деталь изготовлена из прочного термостойкого пластика и высококачественных электронных компонентов (реле Bitron/EMZ), устойчива к вибрациям, перепадам температур и воздействию влаги. Устанавливается без доработок, полностью соответствует заводской геометрии. Если родной замок перестал фиксировать дверцу, щёлкает, но не запускает стирку или выдаёт ошибку — замена этой детали восстановит нормальную работу машины, обеспечит безопасность и продлит срок службы всего устройства.

2. Назначение и применение

Замок 00621550 выполняет несколько важных функций:

Блокировка дверцы люка — электромагнитный механизм фиксирует дверь на время всего цикла стирки, предотвращая её случайное открытие.

Обеспечение герметичности — замок способствует плотному прилеганию дверцы к манжете, предотвращая протечки.

Безопасность пользователя — машина не начнёт стирку, если дверца не заблокирована, что исключает контакт с вращающимся барабаном и горячей водой.

Защита от детей — блокировка не позволяет ребёнку открыть дверцу во время работы программы.

Контроль цикла стирки — замок подаёт сигнал на электронный модуль о том, что дверь закрыта, и только после этого запускается программа.

Применяется в стиральных машинах Bosch, Siemens, Neff, Balay и Constructa. Это ответственный элемент: без исправного замка стирка невозможна.

3. Основные характеристики

Параметр    Значение
Артикул    00621550
Наименование    Замок люка (устройство блокировки двери, УБЛ)
Тип    Оригинальная деталь Bosch
Материал    Термостойкий пластик, электронные компоненты (реле Bitron T85, EMZ Type 881)
Цвет    Чёрный
Количество контактов    3 (большие клеммы)
Тип разъёма    Rast-5, 3 pin
Место установки    Внутренняя часть корпуса, за панелью люка
Совместимость с брендом    Bosch, Siemens, Neff, Balay, Constructa
Страна изготовления    Китай
Альтернативные коды: 00633765, 633765, 00619468, 619468, 621550, 00633315, 633315, 9000735664, 9000466729, INT008BO, INT014BO, SMA117, WD12H420, EMZ Type 881

4. Признаки неисправности

Замок пора заменить, если вы заметили хотя бы один из этих признаков:

Дверца не блокируется — после закрытия люка не слышно щелчка, машина не начинает стирку.

Машина не запускается — на дисплее отображается ошибка, связанная с блокировкой двери.

Стирка прерывается — цикл останавливается, и дверь не разблокируется после окончания.

Щелчки без запуска — замок срабатывает, но не подаёт сигнал на модуль управления.

Дверца заклинила — после стирки люк невозможно открыть без аварийного троса.

Запах горелого — перегрев контактов или электронных компонентов замка.

Внешние повреждения — оплавленный корпус, трещины, следы гари на разъёмах.

5. Полный список совместимых моделей

Замок 00621550 подходит к следующим моделям стиральных машин:

Bosch (серии Maxx 5, Maxx 6, Maxx 7, Logixx, Avantixx, iQ300, iQ500, Q700):

1KWF71418C/97, 3TS74100A/01, 3TS74100A/03, 3TS74100A/06, 3TS74100A/07, 3TS74100Z/01, 3TS74100Z/03, 3TS74100Z/06

3TS74120A/01, 3TS74120A/03, 3TS74120A/06, 3TS74120A/12, 3TS74120X/01, 3TS74120X/03, 3TS74120X/06, 3TS74120X/07, 3TS74120X/11, 3TS74120X/12

3TS776BE/01, 3TS776BE/B3, 3TS776BE/B5

WAE16166IL/78, WAE16166IL/89, WAE16166PL/01, WAE16166PL/53, WAE16166PL/62, WAE16166PL/69, WAE16166PL/79, WAE16166PL/86, WAE16166PL/89

WAE20166IL/01, WAE20166PL/01, WAE20166PL/53, WAE20166PL/62, WAE20166PL/69, WAE20166PL/79, WAE20166PL/86, WAE20166PL/89

WAE20301CY/A6

WAE2047PPL/79, WAE2048FPL/24, WAE2049FPL/62, WAE2049FPL/79, WAE2049KPL/43, WAE2049KPL/45

WAE24165OE/01, WAE24177UK/53, WAE24240OE/01, WAE24240OE/B1, WAE24240OE/B3, WAE24240OE/B6, WAE24240PL/01, WAE24240PL/B1, WAE24240PL/B3, WAE24240PL/B6, WAE24260BY/01, WAE24260BY/B3, WAE24262GB/01, WAE24262GB/A2, WAE24262GB/A6, WAE24262GB/A7, WAE24262GB/B1, WAE24277EP/A2, WAE24277EP/A6, WAE24277EP/A7, WAE24277EP/A9, WAE24277EP/B1, WAE24277EP/B3, WAE24277EP/B6, WAE24377GB/89, WAE24441PL/01, WAE24462IL/12, WAE244S1TR/10, WAE28FU4CH/56

WAE28211FF/01, WAE28211FF/A1, WAE28211FF/A7, WAE28211FF/B2, WAE28211FF/B3, WAE28211FF/B4, WAE28217FF/A6, WAE28217FF/A7, WAE28217FF/B2, WAE28217FF/B3, WAE28217FF/B4, WAE28218FG/01, WAE28218FG/A7, WAE28218FG/B2, WAE28218FG/B3, WAE28218FG/B4, WAE28220/A7, WAE28220/B2, WAE28220/B3, WAE28220/B4, WAE28262GB/01, WAE28262GB/A6, WAE28262GB/A7, WAE28262GB/B2, WAE28267NL/A7, WAE28267NL/B2, WAE28267NL/B3, WAE28267NL/B4, WAE28269FG/01, WAE28269FG/A6, WAE28269FG/A7, WAE28269FG/B2, WAE28269FG/B3, WAE28269FG/B4, WAE2829U/01, WAE2829U/A7, WAE2829U/B2, WAE2829U/B3, WAE2829U/B4, WAE282E0/01, WAE282E0/A7, WAE282E0/B2, WAE282E0/B3, WAE282E0/B4, WAE282F0/01, WAE282F0/A6, WAE282F0/B2, WAE282F0/B3, WAE282F0/B4

WAE28327NL/89, WAE28347/79, WAE28361SN/55, WAE28364FG/85, WAE28378/79, WAE28392FG/14, WAE28393FG/56, WAE28396/40, WAE283E25/60, WAE283K2NL/49, WAE283P3FG/53, WAE283P3FG/89, WAE283V4/43, WAE283W5/89, WAE28462GB/01, WAE28464FF/35, WAE28466FG/97, WAE28468NL/97, WAE28477SN/59, WAE28490GB/84, WAE28497NL/24, WAE28498NL/58, WAE284W5/79

WAK20160IN/01, WAK20160IN/03, WAK24220AU/01, WAK24268IN/06

WAQ20440OE/06, WAQ24340/03, WAQ24417ES/06, WAQ28342/06, WAQ28364FG/06, WAQ28391/20, WAQ283B1NL/01, WAQ28490GB/12

WAS24469EU/50, WAS2844ACH/38, WAS32391NL/10, WAS32743CH/07, WAS32743CH/10, WAS32745ME/10, WAS32795GC/07

WIS24461EE/30

WLT24440/01, WLT24440CH/01, WLT24440PL/01, WLN24261OE/02

W5440X0OE/30, W5440X0EE/27, W5440X0EE/30, W5440X0EE/32, W5440X0EE/40, W5420X0EU/27, W5420X0EU/30, W5420X0EU/32, W5420X0EU/40

CWF10P26IL/01, CWF10P26IL/05, CWF10P26IL/11, CWF12P26IL/01, CWF12P26IL/05, CWF12P26IL/11, CM1200DTR/01, CM1200DTR/04, CM1200DTR/14

3TI71100A/27, 3TI71100A/30, 3TI74100A/27, 3TI74120A/27, 3TI74120A/30

Siemens:

Модели серий Maxx, Logixx, Avantixx, iQ300, iQ500, Q700 с 3-контактным разъёмом.

Neff:

Модели с оригинальным кодом 00621550.

Balay:

Модели с оригинальным кодом 00621550.

Constructa:

Модели с оригинальным кодом 00621550.

Дополнительная совместимость:

Bosch, Siemens, Neff, Balay, Constructa — другие модели с 3-контактным разъёмом Rast-5 и посадочными размерами, соответствующими замку 00621550.

Если вашей модели нет в списке — проверьте артикул на старом замке или уточните по сервисной документации.

6. Важно

Перед заказом проверьте артикул. Снимите старый замок и убедитесь, что на нём выбит код 00621550 или один из аналогов — это исключит ошибку при подборе.

Оригинальная деталь. Замок произведён для стиральных машин Bosch, Siemens, Neff, Balay и Constructa, геометрия и посадочные размеры полностью соответствуют заводским.

Взаимозаменяемость. Деталь полностью заменяет артикулы 00633765, 633765, 00619468, 619468, 621550, 00633315, 633315, 9000735664, 9000466729, INT008BO, INT014BO, SMA117, WD12H420 и EMZ Type 881.

Количество контактов. 3 большие клеммы — убедитесь, что это соответствует вашему разъёму.

Место изготовления. Китай (если на упаковке не указано иное).

7. Рекомендации по установке

Отключите стиральную машину от сети и водопровода — это правило безопасности при любом ремонте.

Снимите верхнюю крышку и заднюю стенку — получите доступ к замку.

Сфотографируйте подключение — перед отсоединением разъёмов сделайте фото, чтобы не перепутать провода.

Отсоедините разъёмы — аккуратно нажмите на фиксаторы и извлеките клеммы. Не тяните за провода.

Снимите старый замок — открутите крепёжные винты (обычно 2 штуки) крестовой отвёрткой.

Очистите посадочное место от пыли и остатков пластика мягкой тканью.

Проверьте новый замок — на нём должен быть артикул 00621550 или один из аналогов.

Установите замок на место — закрепите винтами, подключите разъёмы согласно фото.

Проверьте работу — закройте дверцу, запустите короткий цикл, убедитесь, что замок срабатывает и блокирует люк.

Совет: при замене замка проверьте состояние ответной планки на дверце и петли. Если они изношены или деформированы — замените их вместе с замком. Это обеспечит надёжную фиксацию и продлит срок службы всего узла.
