Втулка шнека для мясорубки Аксион (шестигранное отверстие)

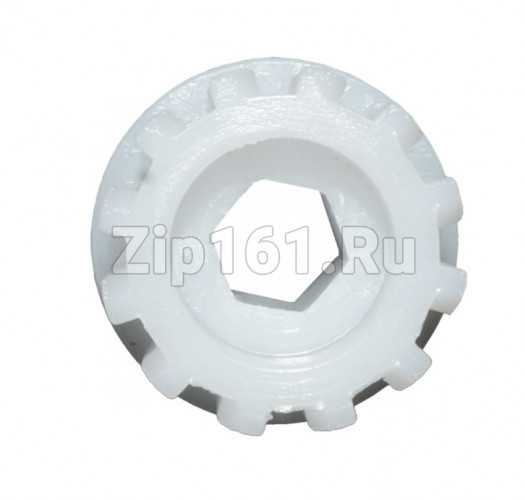

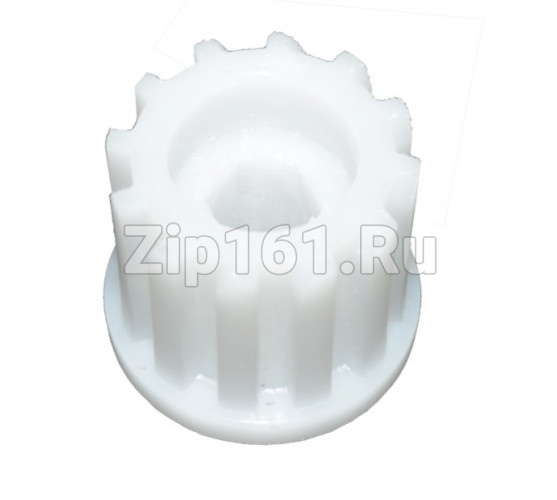

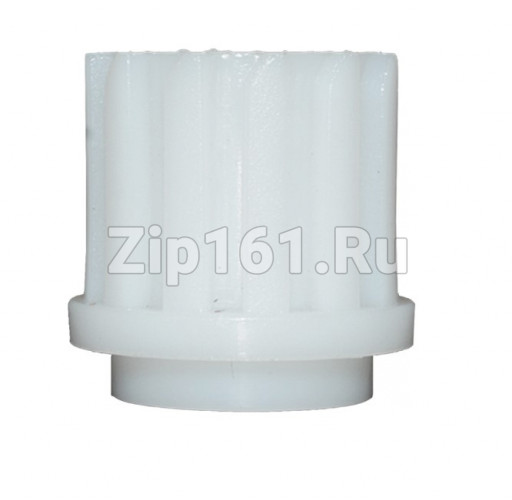

Предохранительная муфта (втулка) шнека для электрических мясорубок Аксион с шестигранным посадочным отверстием 8 мм. Артикул — 8097, альтернативный код — 041C, устаревший артикул — 40.06-VIT. Деталь выполнена из белого термостойкого пластика. Устанавливается между шнеком и редуктором мясорубки и работает как защитный предохранитель механического привода.

Назначение и применение
Втулка передаёт вращение от шестерён редуктора к шнеку мясорубки. При заклинивании шнека — попадании кости, хряща или инородного предмета — муфта разрушается при достижении критической нагрузки, снимая напряжение с редуктора и защищая электродвигатель от перегрева. Разрушение втулки — штатная защитная функция, а не дефект детали.

Деталь применяется в мясорубках Аксион с шестигранным хвостовиком шнека (8 мм), а также в некоторых моделях Бриз, Vitek и Leran с аналогичной геометрией посадочного места.

Основные характеристики
Параметр    Значение
Диаметр юбки    23 мм
Диаметр контактной части    14 мм
Общая высота    23,5 мм
Посадочное отверстие    шестигранник 8 мм
Количество зубьев    12 шт.
Материал    термостойкий пластик
Цвет    белый
Артикул    8097
Альтернативные коды    041C, 40.06-VIT
Страна производства    Китай
Признаки неисправности
Двигатель гудит, но шнек не вращается — втулка разрушена и не передаёт усилие.
Шнек прокручивается рукой свободно, без сопротивления, при выключенном двигателе.
При работе слышен нетипичный треск или хруст в зоне редуктора.
Обрывки пластика внутри корпуса редуктора — остатки разрушенной втулки.
Мясорубка работала под нагрузкой и внезапно перестала прокручивать продукт, хотя мотор продолжает работать.
Полный список совместимых моделей
Аксион:

M31.01, M31.02, M31.03, M31.04, M31.05
M31.2001, M31.2003, M31.52, M3151
M32.01, M32.02, M32.03, M32.04
M321.01, M321.02, M321.03, M321.04
M33.01, M33.02, M33.03, M33.04
M34.01, M34.02, M34.03, M34.04
M35.00, M35.01, M35.02, M35.03, M35.04, M35.52
M41.01, M41.02, M41.03, M41.04, M41.12, M41.52
M42.02
M43.01, M43.02, M43.03, M43.04, M43.52
Бриз (модели с шестигранным хвостовиком шнека 8 мм)

Vitek (модели с шестигранным хвостовиком шнека 8 мм)

Leran:

MGP-1414
MGR-1828r
Важно
Тип посадочного отверстия — ключевой параметр. Существует два типа втулок для мясорубок Аксион: с шестигранным отверстием 8 мм (артикул 8097/041C) и с четырьмя круглыми отверстиями (артикул 50680516023/BRZ001). Перед заказом извлеките старую втулку и проверьте тип посадочного отверстия — шестигранник или четыре штыря.
Модели M61, M62, M63, M641, M642 используют принципиально другую втулку — металлическую, с квадратным посадочным отверстием 12 × 12 мм и внешним диаметром 20 мм. Данная втулка к ним не подходит.
Модели M11, M12, M14, M21, M23, M25 в большинстве случаев используют втулку с четырьмя отверстиями (50680516023). Однако в зависимости от года выпуска возможна установка модификации с шестигранником — проверьте тип хвостовика шнека.
Рекомендуется приобретать втулку запасом — деталь расходная и может потребовать замены после каждого случая заклинивания.
Размеры могут незначительно отличаться у разных производителей аналогов (D25 мм / H20 мм у варианта от «Универсал»). Убедитесь, что геометрия посадочного места вашей мясорубки допускает установку детали с указанными размерами.
Рекомендации по установке
Отключите мясорубку от электросети.
Снимите переднюю часть корпуса: отверните зажимную гайку, извлеките шнек, нож и решётку.
Извлеките старую (разрушенную) втулку из редуктора. Очистите посадочное место от остатков пластика и старой смазки.
Осмотрите шестерню редуктора на предмет износа или повреждений зубьев. При сильном износе шестерню также нужно заменить.
Установите новую втулку зубчатой частью в редуктор, шестигранным отверстием — наружу (навстречу шнеку). Убедитесь, что зубья вошли в зацепление с шестернёй.
Установите шнек на место, следя за тем, чтобы шестигранный хвостовик вошёл в отверстие втулки без перекоса.
Соберите переднюю часть корпуса, закрепите зажимной гайкой.
Проверьте работоспособность: прокрутите мясорубку на холостом ходу 10–15 секунд, затем — с небольшим количеством продукта. Если шнек вращается равномерно и мясо прокручивается без рывков — замена выполнена правильно.
