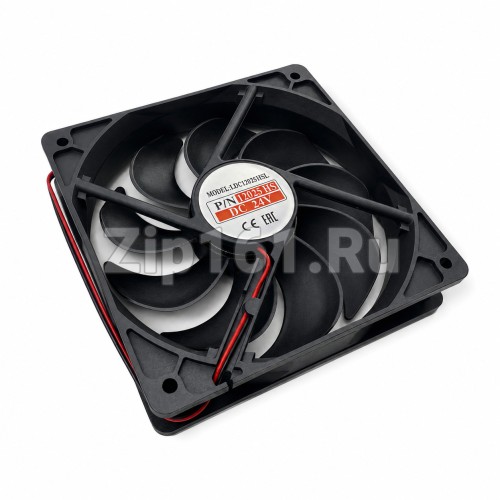

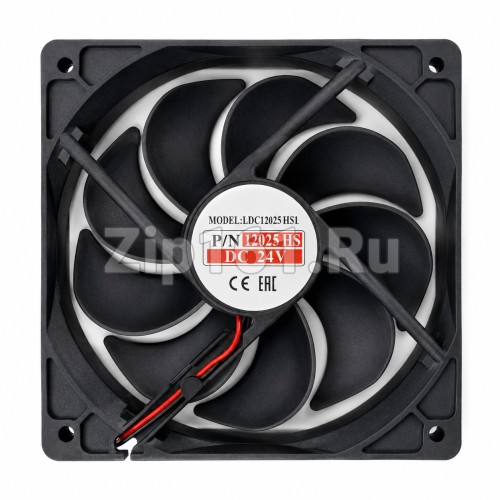

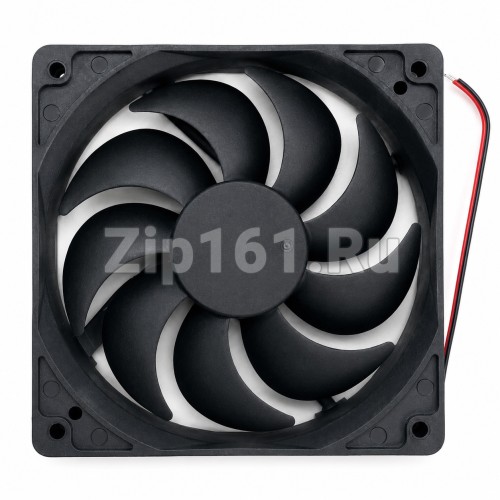

Вентилятор 120х120х25мм 24V DC втулка

LDC12025HSL-24V Вентилятор 120х120х25мм 24V DC втулка

1. Краткое описание
Вентилятор 120х120х25мм 24V DC втулка — универсальный осевой двигатель обдува испарителя и конденсатора для холодильников, морозильных камер, холодильных витрин и шкафов с системой No Frost. Подшипник скольжения (втулка) обеспечивает тихую и стабильную работу, а стандартные размеры 120×120×25 мм делают его совместимым с десятками популярных брендов холодильного оборудования. Напряжение питания 24V DC, потребляемая мощность 4,08–6,0 Вт, рабочий ток 0,17–0,25 А, скорость вращения 2200–2600 об/мин. Устанавливается без доработок, полностью соответствует заводским параметрам и обеспечивает равномерное охлаждение, тихую работу и долгий срок службы холодильника.

2. Назначение и применение
Вентилятор 120×120×25 мм 24V DC предназначен для принудительной циркуляции холодного воздуха в холодильниках, морозильных камерах, холодильных витринах, шкафах и другом холодильном оборудовании с системой No Frost. Он прогоняет воздух через испаритель и распределяет его по камерам, обеспечивая:

равномерное охлаждение всех отделений холодильника;

быстрое восстановление температуры после открытия дверцы;

предотвращение образования наледи и конденсата на продуктах и стенках;

корректную работу системы автоматической оттайки;

эффективный отвод тепла от конденсатора (в зависимости от места установки).

Без исправного вентилятора холод не поступает в холодильное отделение, компрессор работает без остановки, продукты портятся. Своевременная замена мотора восстанавливает заводскую производительность холодильника и продлевает срок службы компрессора.

Вентилятор подходит для холодильников и холодильного оборудования большинства популярных брендов, включая Indesit, Ariston, Beko, Haier, Liebherr, Whirlpool, Samsung, Vestel, Candy, Gorenje, LG, Атлант и многих других, где применяется аналогичный узел обдува с питанием 24V DC.

3. Основные характеристики
Параметр    Значение
Тип    Осевой вентилятор обдува испарителя / конденсатора
Размеры    120×120×25 мм
Напряжение    24V DC
Рабочий ток    0,17–0,25 А
Мощность    4,08–6,0 Вт
Скорость вращения    2200–2600 об/мин
Тип подшипника    Втулка (скольжения)
Воздушный поток    136–162 м³/ч
Уровень шума    34–43,6 дБ
Подключение    2 pin / провод
Рабочая температура    −10…+60 °C
Диапазон рабочего напряжения    18–24 В
Наработка на отказ    30 000 часов
Вес    ~119–200 г
Страна производства    Китай
Гарантия    24 месяца
Альтернативные коды    RQD12025MS, 12025D24HS, EC12025H24S, JF1225B2H-R, EX12025B2P-24, PMD2412PTB1-A, MEC0252V1-A99, G1225H24B1-6-FSR, JJ1212VH, WDF12025SL, D12025, 12025D24HS, RQD 12025MS 24VDC, EC12025H24B, EC12025H24S, JF1225B2H--R, JF1225B2H-000C065R
4. Признаки неисправности
Замена вентилятора необходима при появлении следующих симптомов:

Холодильная камера тёплая, а морозильная — холодная. Классический признак выхода из строя вентилятора: холод вырабатывается, но не поступает в холодильное отделение.

Посторонние шумы из морозильной камеры: гул, гудение, треск, скрежет, вибрация. Изношенные подшипники двигателя начинают шуметь задолго до полного отказа.

Вентилятор не вращается или вращается с трудом. Попробуйте провернуть лопасти рукой — если они не вращаются свободно, двигатель заклинило.

Полная тишина при работающем компрессоре. В холодильниках No Frost при работе компрессора должен быть слышен ровный шум вентилятора. Его отсутствие — тревожный признак.

Наледь на задней панели морозильной камеры, неравномерное охлаждение. Нарушение циркуляции воздуха приводит к локальному переохлаждению и образованию льда.

Компрессор работает без остановки, но температура не выходит на заданную. Вентилятор не справляется с обдувом испарителя, система работает на пределе.

Ошибка на дисплее холодильника, связанная с вентилятором.

5. Полный список совместимых моделей
Холодильники Indesit:
BIA16NFC, BIA161NFC, BIA18NFC, BIA18NFCH, BIA18NFCSH, BIA18NFYH, BIA18NFYSH, BIA20NFC, BIA20NFCH, BIA20NFCSH, BIA20NFXDH, BIA20NFYH, BIA20NFYSH, BIA181NFC, IBFY 201, модели с вентилятором 12025D24HS

Холодильники Ariston:
DF5160E, DF5160S, DF5160W, DF5180E, DF5180S, DF5180W, DF5181E, DF5181W, DF5181X, DF5200E, DF5200S, DF5200W, DF5201XRM, DF6180W, DF6181X, DF6200W, DF6201XR, DFN 20 D, ECFD2013SHL, ECFD2013XL, ECFT1813HL, ECFT1813SHL, ECFB1813HL, ECFB1813SHL, EF18SD, EF20D, EF20SD, HBD1182.3MNFH, HBD1182.3NFH, HBD1201.3MNFH, HBD1201.3SBNFH, HBD1201.3XNFH, HBD1201.4NF, HBD1201.4NFH, HBD1202.3XNFHO3, HBD1202.3XNFO3UA, HBC1181.3MNFH, HBC1181.3NFH, HBC1181.3SNFH, HBC1181.3XNFH, HBC1201.3MNFH, HBC1201.4NFH, HBC1201.4NFSH, HBCO1182.3NFX/UA, HBT1181.3MNFH, HBT1181.3NFH, HBT1181.3SNFH, HBT1181.3XNFH, HBT1201.3MNFH, HBT1201.4NFH, HBT1201.4NFSH, HBU1181.3NFHO3, HBU1181.3XNFHO3, HBU1201.4NFHO3, HBU1201.4XNFHO3, HF5180M, HF5180S, HF5180W, HF5181X, HF5200S, HF5200W, HF5201XR, HF6180S, HF6180W, HF6181X, HF6200S, HF6200W, HF6201XR, HF7180MO, HF7180SO, HF7180WO, HF7181XO, HF7200SO, HF7200WO, HF7201XRO, HF8181SO, HF8181WO, HF8181XO, HF8182WOS, HF8201MO, HF8201SO, HF8201WO, HF8201XOSR, HF8201XRO, HF9201BRO, HF9201WRO, HF9201XRO, HFP5180W, HFP5200W, HFP6180W, HFP6180X, HFP6200M, HFP6200W, HFP6200X, HFP7180WO, HFP7180XO, HFP7200MO, HFP7200WO, HFP7200XO, HFP8182MOS, HFP8182XOS, HFP8202MOS, HFP8202WOS, HFP8202XOS, ITF 120 W, ITF118W, модели с вентилятором 12025D24HS

Холодильники Hotpoint-Ariston:
HBT1181.3MNFH, HBT1181.3NFH, HBT1181.3SNFH, HBT1181.3XNFH, HBT1201.3MNFH, HBT1201.4NFH, HBT1201.4NFSH, HBC1181.3MNFH, HBC1181.3NFH, HBC1181.3SNFH, HBC1181.3XNFH, HBC1201.3MNFH, HBC1201.4NFH, HBC1201.4NFSH, модели с вентилятором 12025D24HS

Холодильники Beko:
AB910S, AB910W, AS920S, AS920W/1, GNE 25840 W, GNE15906P, GNE15906S, GNE15906W, GNE15906WG, GNE15942S, GNE15942W, GNE16302E, GNE16302S, GNE16316W, GNE25800S, GNE25800W, GNE25840S, GNE26214E, GNE26250S, GNE35700S, GNE35700W, GNE35730X, GNE36102X, GNEV120PVIDDH, GNEV120SVISSH, GNEV120W VIWWH, GNEV120WVIWWH, GNEV220SVISSH9, GNEV320SVISSH9, GNEV320XVISAH9, GNEV420EVIWXH9, GNEV420WB B-1041, GNEV420XVISAH9, GNEV430XVISAH9, GNE 15906 S (7218848785), GNE 15906 W (7218848715), GNE 15942 S (7218848786), GNE 15942 W (7218848705), GNE 25800 S (7219048785), GNE 25800 W (7219048715), GNE 25840 S (7219048786), GNE 25840 W (7219048705), GNE 35700 S (7219948782), GNE 35700 W (7219948712), GNE 45700 PX (7221448792), GNE 45700 S (7221448781), GNE V 320 X (7245548783), GNE V120 W (7243848714), GNE V220 W (7245047614), GNE V222 S (7245048784), GNE V322 PX (7245248784), GNE V420 X VIWXH9 (7245148773), GNE V422 X VIWXH9 (7245147692), RCNA406K40WN, RCNA406E30XP, 9614NFIY, MCNA365K31PX, SN145130, модели с вентилятором 12025D24HS

Холодильники Blomberg:
KWS1220, модели с вентилятором 12025D24HS

Холодильники Haier:
HRF-628AF6, HRF-628AN6, HRF-628DF6, HRF-628DN6, HRF-628DS7, HRF-628IF6, HRF-628IN6, HRF-628IW6, HRF-628IX7, HRF-630AB7, HRF-630AM7, HRF-630IB7, HRF-630IB7(UK), HRF-630IM7(UK), HRF-663BSS, HRF-663BSS(KHL), HRF-665ISB2, HRF-665ISB2B, HRF628AF6, HRF628DF6, HRF628IF6, HRF628IN6, HRF628IW6, HRF628IX7, HRF630AB7, HRF630AM7, HRF630IB7, HRF665ISB2, HRF-800DGS7, HRF-800DGS8, BCD-628WABV, BCD-628WACB, BCD-530WAAT, BCD-530WAAV, BCD-530WACV, BCD-530WACZ, BCD-629L, BCD-649WABV, BCD-648L, BCD-649WACZ, BCD-530WBCA, BCD-628WACM, BCD-649WACM, BCD-648WL, BCD-550WADV, BCD-550WBSA, BCD-628WBSA, BCD-580WBCRH, BCD-626WBCRH, BCD-628WABCR, BCD-628WABCW, BCD-628WABM, BCD-649WADS, BCD-629WL, BCD-628WACW, BCD-580WBCW, BCD-649WM, BCD-640WAGM, BCD-641WASN, BCD-580WBCB, BCD-649WACR, BCD-626WABCA, BCD-626WADCA, BCD-626WABCB, BCD-649WLC, BCD-628WACV, BCD-626WADS, BCD-649WDCE, BCD-579WE, BCD-626WADC, BCD-649WEJ, BCD-643WAJD, BCD-568WDPF, BCD-581WBPP, BCD-649WE, BCD-649WDCV, BCD-626WLDCJ, BCD-649WLE, BCD-575WDBI, BCD-649WDBB, BCD-649WLD, BCD-575WDGV, BCD-575WDGQ, BCD-648WDBE, BCD-518WDGK, BCD-580WDGH, BCD-572WDPM, BCD-571WDPF, BCD-649WDGK, BCD-581WBPN, BCD-452WDPF, BCD-518WDGH, BCD-649WADV, BCD-579WLE, BCD-450WDSD, BCD-518WLDCW, BCD-581WLBPF, BCD-453WLDPG, BCD-521WDPW, BCD-453WLDCD, BCD-649WLDPN, BCD-626WBGEU1, BCD-521WDBB, BCD-579WLDCN, BCD-453WLDCO, BCD-453WLDCN, BCD-453WDPT, BCD-452WDBA(DZ), BCD-625WDGFU1, BCD-625WDGEU1, BCD-578WDGF, BCD-576WDPU, BCD-571WDEMU1, BCD-520WLDPJ, BCD-451WDEMU1, BCD-450WDENU1, BCD-572WDENU1, BCD-622WDCAU1(EX), BCD-618WDVGU1, BCD-642WDVMU1, BCD-521WLDPM, BCD-649WDVC, BCD-622WDCAU1, BCD-451WDIZU1(S), BCD-451WDIYU1, HB25FSSAAA, HB25FSSAAARU, HB25FSNAAARU, HB25FSNAAA, HB26FSNAAA, HB26FSSAAA, BH02H1E1Q00, BH02H2E1Q00, BH02X0E7T00, BH02X0E8U00, BH02X0E9800, BH02X1E8U00, BH02XEE9800, B00TY1E8N00, B00TY3B8N00, B00TY3B8NRU, B00UA3B1G00, HSBS562IS, HSBS610IS, HSBS628AS, HSBS628AW, RX611DUX1, RX628DW1, RX628DX1, модели с вентилятором 12025D24HS

Холодильники Liebherr:
Модели с вентилятором 12025D24HS

Холодильники Whirlpool:
WHKF6352X5E, 859991723740, WHKF 6352 X5E, CBF 217 IX NF, модели с вентилятором 12025D24HS

Холодильники Samsung:
Модели с вентилятором 12025D24HS

Холодильники Vestel:
Модели с вентилятором 12025D24HS

Холодильники Candy:
Модели с вентилятором 12025D24HS

Холодильники Gorenje:
Модели с вентилятором 12025D24HS

Холодильники LG:
Модели с вентилятором 12025D24HS

Холодильники Arcelik:
Модели с вентилятором 12025D24HS

Холодильники Grundig:
Модели с вентилятором 12025D24HS

Холодильники Smeg:
Модели с вентилятором 12025D24HS

Холодильники Cylinda:
Модели с вентилятором 12025D24HS

Холодильники Defy:
Модели с вентилятором 12025D24HS

Холодильники Elektrabregenz:
Модели с вентилятором 12025D24HS

Холодильники Saivod:
Модели с вентилятором 12025D24HS

Холодильники Атлант (Минск):
ХМ-4421N, ХМ-4423N, ХМ-4424N, ХМ-4425N, ХМ-4426N, ХМ-4521N, ХМ-4524N, ХМ-4421ND, ХМ-4424ND, ХМ-4425ND, ХМ-4426ND, ХМ-4524ND, ХМ-4525ND, ХМ-4526ND, ХМ-4421-000N, ХМ-4423-000N, ХМ-4424-000N, ХМ-4425-000N, ХМ-4426-000N, ХМ-4521-000N, ХМ-4524-000N, ХМ4708, ХМ4709, ХМ4710, ХМ4711, ХМ4712, ХМ4713, ХМ4721, ХМ4723, ХМ4724, ХМ4725, ХМ4726, ХМ6321, модели с вентилятором 12025D24HS

Холодильники Stinol:
104Q (LZ), 106Q (LZ), 107ER (LZ), 110Q (LZ), 117ER (LZ), 102, 102ER, 102Q, 104, 106, MB1167NF (LZ), MB2185NF (LZ), MT1185NFX (LZ), RMT1185NF, RMT1185XNF, RMUP167XNF, RMUP167XNFH, RMUP167XNFHA, R36NF (LZ), RFNF305, RFNF345, RFCNF340, C132NF, C236NF, C138NF, C132NFS, модели с вентилятором 12025D24HS

Холодильные витрины и шкафы:
Модели холодильных витрин, холодильных шкафов и другого холодильного оборудования, использующие вентиляторы 120×120×25 мм с питанием 24V DC

Другие совместимые бренды:
AEG, Airlux, Airmost, Akai, Alba, Albatros, Algor, Alpha, Amica, Arthur Martin, Artica, Aspes, Atlantic, Avg, Avus, Aya, Baumatic, Becken, Belling, Benavent, Berk, Berklays, Bertazzoni, Blaupunkt, Bompani, Boretti, Brandt, Bravatec, Burg, Bush, CDA, Caple, Carad, Cecotec, Concept, Confortec, Continental, Continental Edison, Corbero, Cranker, Daewoo, Daichi, Daiichi, Daww, DeDietrich, DeLonghi, Dikom, Domeos, Ducati, Easelectric, Ecg, Ecron, Edesa, Edison, Electra, Electric, Electriq, Electrolux, Electrum, Elektroland, Elux, Essential S, Essentiel B, Eta, Etna, Eurolux, Eurotech, Evido, Evvo, Exquisit, Fagor, Falcon, Faure, Finlux, Franke, Frauenlob, Freggia, Frigidaire, Gala, Geratek, Gram, Hanseatic, Heider, Heinner, Helkama, Hoover, Husqvarna, Hyundai, Icecool, Ignis, Infiniton, Inventum, Itt, Jeken, John Lewis, Johnson, Kendrix, Kenwood, Kernau, Kitec, Kluge, Koenic, Konen, Kryster, Kympo, Küppersbusch, Lamona, Laurus, Lec, Lett, Linetech, Logik, Lord, M A S, Markasiz, Meireles, Miostar, Mont Karlo, Montpellier, Morris, Myria, NGM, Nabo, Navon, Neo, Neon, Neue, New Pol, Nord, Nordmende, Ocean, Oceanic, Ok, Oki, Onwa, Oranier, Orava, Orima, Osby, Oxford, Pando, Pelgrim, Perla, Philco, Point, Premiertech, Proline, Rangemaster, Raymond, Robin, Rommer, Romo, Rosieres, Russell Hobbs, SB, Saba, Sauber, Scanberg, Schaub Lorenz, Schock, Scholtes, Schontech, Servis, Sharp, Siltal, Snaige, Sogelux, Sonic, Standard, Standart, Starcrest, Statesman, Stealth, Stoves, Sunfeel, Svan, Techlife, Technica, Technolux, Tecnolux, Tegran, Teka, Telefac, Telefunken, Thomson, Unit, Valberg, Vanguard, Vedette, Vestfrost, Viola, Vivant, Vortex, Vox, Voxson, Waltham, Westpoint, Westwood, White-Westinghouse, Wilson, Winia, Winstar, Wonder, XD, Zanussi, Zerowatt

6. Важно
Перед покупкой сверьте артикул и внешний вид детали. Разные партии могут иметь незначительные отличия в маркировке, но это не влияет на работу.

Проверьте совместимость по модели холодильника. Список совместимых моделей максимально полный, но если вашей модели нет в перечне — уточните у продавца по полному номеру холодильника.

Оригинальная запчасть. Данный мотор является оригинальным компонентом и полностью соответствует заводским характеристикам.

Гарантия. На деталь распространяется гарантия (уточняйте срок у продавца). При самостоятельной установке гарантия может быть ограничена.

Подшипник скольжения (втулка) обеспечивает тихую работу, но при длительной эксплуатации может требовать замены. Ресурс втулочных вентиляторов обычно составляет 20 000–30 000 часов.

Взаимозаменяемость: 12025D24HS совместим с RQD12025MS, EC12025H24S, JF1225B2H-R и другими аналогами.

7. Рекомендации по установке
Отключите холодильник от электросети. Перед началом работ обязательно выньте вилку из розетки. Это обязательное условие безопасности.

Освободите морозильную камеру. Выньте продукты и полки, чтобы получить доступ к задней панели.

Снимите заднюю панель морозильной камеры. Открутите крепёжные винты и аккуратно отведите панель в сторону, не повредив пластиковые защёлки.

Демонтируйте старый вентилятор. Отсоедините разъём питания (2 pin / провод), открутите крепёжные винты и извлеките двигатель вместе с лопастями.

Установите новый мотор. Закрепите двигатель на штатном месте, подключите разъём. Убедитесь, что лопасти вращаются свободно и не задевают элементы корпуса.

Соберите холодильник в обратном порядке. Установите заднюю панель, полки и продукты.

Включите холодильник и проверьте работу. В течение 15–20 минут должен появиться ровный шум вентилятора, а температура в камерах начнёт выравниваться.

Рекомендация: если вы не уверены в своих навыках ремонта бытовой техники, доверьте замену вентилятора квалифицированному мастеру. Неправильная установка может привести к повреждению разъёма или пластиковых элементов камеры.
