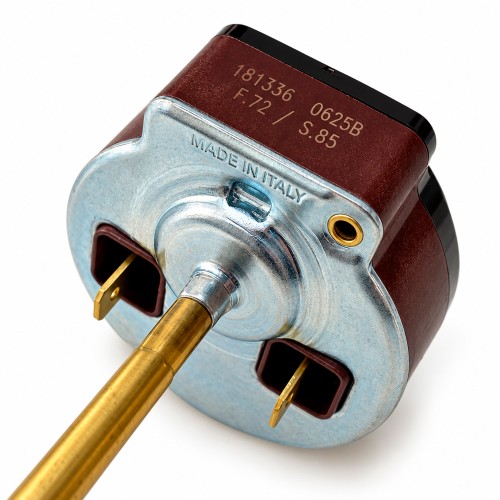

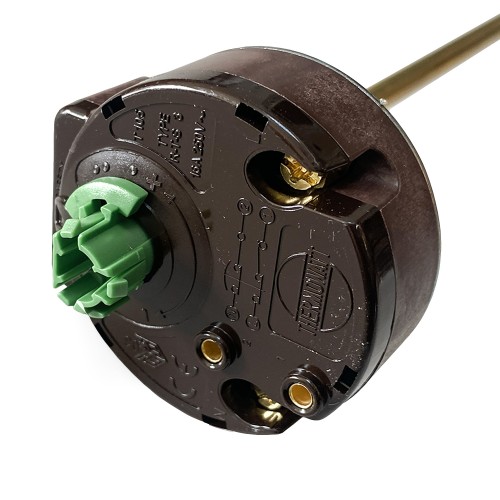

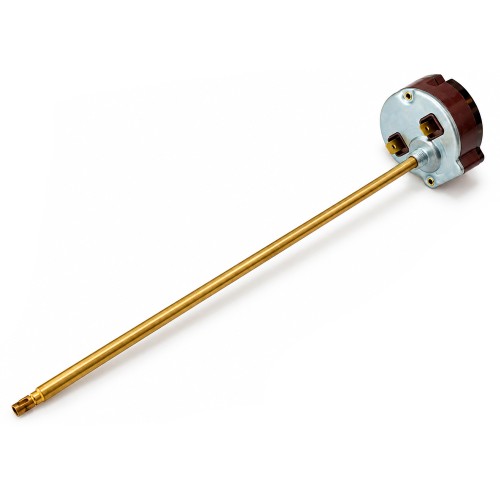

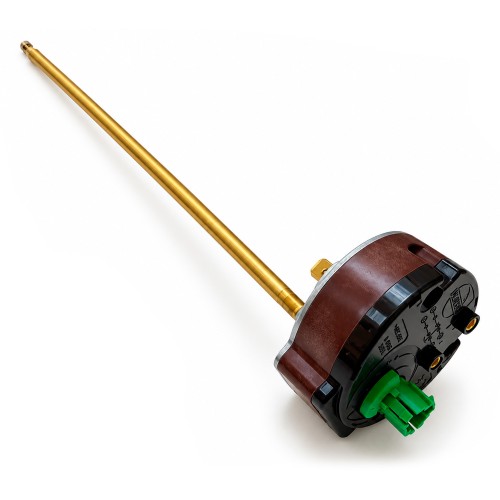

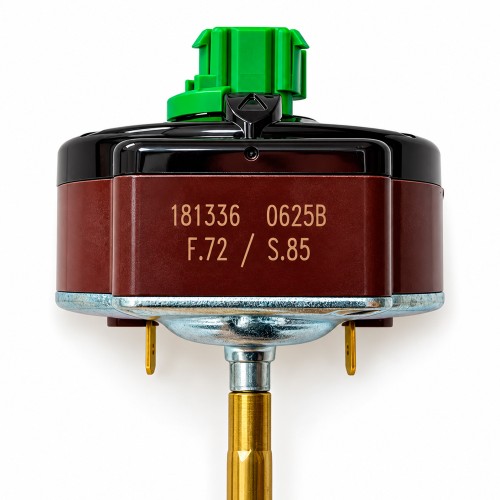

Термостат в/н RTS3 R 300 72/85 (16A) 181336

Термостат в/н RTS3 R 300 72/85 (16A) WTH408AR

1. Краткое описание
Термостат стержневой RTS3 R 300 72/85 (16A) WTH408AR (181336, Thermowatt) — оригинальный стержневой термостат (терморегулятор) с биполярной термозащитой, предназначенный для управления нагревом воды в электрических водонагревателях (бойлерах). Деталь отвечает за поддержание заданной температуры воды и аварийное отключение нагрева при перегреве. Номинальный ток 16А, рабочее напряжение 250В, температура срабатывания 72°C, аварийная термозащита 85°C, длина стержня 270–300 мм. Производитель — Thermowatt (Италия). Оригинальная запчасть, устанавливается без доработок и полностью соответствует заводским параметрам. Обеспечивает точное поддержание температуры воды, безопасность эксплуатации и долгий срок службы водонагревателя.

2. Назначение и применение
Термостат RTS3 R 300 72/85 (16A) WTH408AR является ключевым элементом управления водонагревателя. Деталь выполняет следующие функции:

Регулировка температуры воды. Термостат поддерживает заданную температуру воды в автоматическом режиме, включая и отключая нагревательный элемент (ТЭН) по мере необходимости.

Аварийная защита от перегрева. Встроенная биполярная термозащита срабатывает при достижении критической температуры (85°C), полностью обесточивая нагреватель и предотвращая закипание воды, повреждение бака и возгорание.

Ручная регулировка. Управление температурой осуществляется посредством флажка или ручки, в зависимости от модификации.

Важно: данный термостат предназначен для водонагревателей, а не для холодильников. Если вы ищете запчасть для холодильного оборудования, пожалуйста, уточните модель вашего холодильника — для него потребуется другой тип термостата.

Без исправного термостата водонагреватель не может корректно поддерживать температуру воды: вода либо не нагревается, либо перегревается, что может привести к аварийной ситуации. Своевременная замена термостата восстанавливает заводскую функциональность водонагревателя.

Термостат подходит для водонагревателей Ariston, Gorenje, Thermex, AquaVerso, Garanterm, Chaffoteaux и других брендов.

3. Основные характеристики
Параметр    Значение
Оригинальный артикул    181336
Альтернативные обозначения    WTH408AR, WTH409AR (с флажком), 691217, RTS 3-R 300 72/85/16А, 100850, 3412382, 00206023, TAS TF78, 65151742
Тип    Термостат стержневой (терморегулятор) с термозащитой
Модель    RTS3 (RTS 3-R 300)
Номинальный ток    16 А
Рабочее напряжение    250 В AC
Температура срабатывания    72 °C
Аварийная термозащита    85 °C (биполярная, двухполюсная)
Диапазон регулировки    40–80 °C (по некоторым данным 40–72 °C)

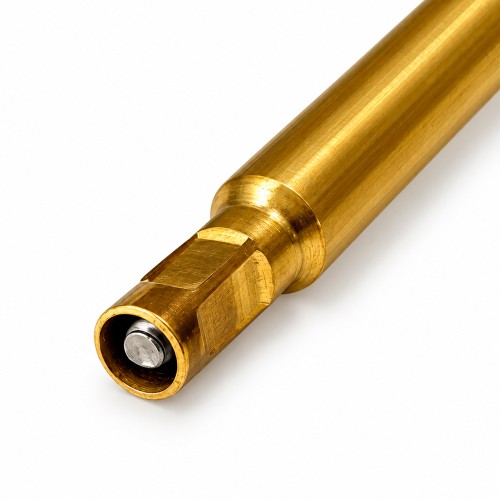

Длина стержня    270–300 мм
Количество контактов    2
Производитель    Thermowatt (Италия)
Страна производства    Италия
Применимость    Водонагреватели (бойлеры)
4. Признаки неисправности
Замена термостата необходима при появлении следующих симптомов:

Вода не нагревается. Термостат не замыкает цепь питания ТЭНа, вода остаётся холодной.

Вода перегревается или закипает. Термостат не размыкает цепь, нагрев не отключается, что может привести к аварии.

Температура воды не соответствует заданной. Вода слишком горячая или слишком холодная при любом положении регулятора.

Срабатывает аварийная термозащита. Водонагреватель отключается и не включается без ручного сброса (если предусмотрен).

Посторонние шумы при работе. Щелчки, треск или гудение в зоне термостата.

Оплавление или потемнение корпуса термостата. Признак перегрева контактов — требует немедленной замены.

Запах горелого пластика. Свидетельствует о перегреве или коротком замыкании.

Невозможность регулировки температуры. Ручка или флажок вращается вхолостую, температура не изменяется.

5. Полный список совместимых моделей
Водонагреватели Ariston:
ABS VLS Evo 50, ABS VLS Evo 80, ABS VLS Evo 100, ABS VLS PW 50, ABS VLS PW 80, ABS VLS PW 100, ABS PRO R 80, ABS PRO R 100, ABS PRO R 150, ABS VELIS INOX 80, ABS VELIS INOX 100, SB R 80, SB R 100, SB R 150, SGA 80, SGA 100, SGA 150, TI R 80, TI R 100, TI R 150

Водонагреватели Gorenje:
TEG 50, TEG 80, TEG 100, TEG 120, TEG 150, TEG 200, GBF 50, GBF 80, GBF 100, GBF 120, GBF 150, GBFU 50, GBFU 80, GBFU 100, OTG 50, OTG 80, OTG 100, OTGB 50, OTGB 80, OTGB 100

Водонагреватели Thermex:
Flat Plus 50, Flat Plus 80, Flat Plus 100, Flat Plus 120, Flat Plus 150, Round Plus 50, Round Plus 80, Round Plus 100, Round Plus 120, Round Plus 150, System Plus 80, System Plus 100, System Plus 150, Hit Plus 50, Hit Plus 80, Hit Plus 100

Водонагреватели AquaVerso:
Модели серий Vanguard, Reflex, Impulse

Водонагреватели Garanterm:
Модели серий G, S, V

Водонагреватели Chaffoteaux:
691220, а также другие модели с аналогичным термостатом

Другие совместимые бренды:
Bosch — водонагреватели с аналогичным термостатом

Siemens — водонагреватели с аналогичным термостатом

Zanussi — водонагреватели с аналогичным термостатом

Electrolux — водонагреватели с аналогичным термостатом

AEG — водонагреватели с аналогичным термостатом

Heatrae Sadia — водонагреватели Megaflo/Megaflow

Baxi — водонагреватели с аналогичным термостатом

Potterton — водонагреватели с аналогичным термостатом

6. Важно
Перед покупкой сверьте артикул и внешний вид детали. Разные партии могут иметь незначительные отличия в маркировке и длине стержня (270–300 мм), но это не влияет на работу.

Проверьте совместимость по модели водонагревателя. Список совместимых моделей максимально полный, но если вашей модели нет в перечне — уточните у продавца по полному номеру водонагревателя.

Оригинальная запчасть. Данный термостат является оригинальным компонентом Thermowatt (Италия) и полностью соответствует заводским характеристикам.

Взаимозаменяемость: 181336 / WTH408AR совместим с WTH409AR (с флажком), 691217, RTS 3-R 300 72/85/16А, 100850, 3412382, 00206023, TAS TF78, 65151742.

Внимание: артикул WTH409AR отличается наличием флажка для ручной регулировки. При заказе уточняйте, какая модификация вам нужна.

Это термостат для водонагревателя, а не для холодильника. Если вам нужен термостат для холодильного оборудования, пожалуйста, уточните модель холодильника — для него потребуется другой тип запчасти.

7. Рекомендации по установке
Отключите водонагреватель от электросети. Перед началом работ обязательно выньте вилку из розетки или отключите автомат в щитке. Это обязательное условие безопасности.

Перекройте подачу воды. Закройте вентиль на входе холодной воды и слейте воду из бака через сливной кран.

Получите доступ к термостату. Снимите защитную крышку водонагревателя, открутив крепёжные винты. Термостат расположен под крышкой, рядом с ТЭНом.

Сфотографируйте схему подключения. Перед отсоединением проводов сфотографируйте их расположение и маркировку, чтобы при установке нового термостата не перепутать контакты.

Демонтируйте старый термостат. Отсоедините провода, аккуратно извлеките термостат из посадочного места (гильзы).

Установите новый термостат. Вставьте стержень термостата в гильзу до упора, подключите провода к соответствующим контактам. Убедитесь, что соединения надёжны.

Соберите водонагреватель в обратном порядке. Установите защитную крышку.

Заполните бак водой и проверьте работу. Откройте вентиль подачи воды, заполните бак, включите водонагреватель в сеть. Установите регулятор на нужную температуру и проверьте нагрев воды. Убедитесь, что термостат корректно отключает нагрев при достижении заданной температуры.

Рекомендация: если вы не уверены в своих навыках ремонта бытовой техники, доверьте замену термостата квалифицированному мастеру. Неправильное подключение проводов может привести к короткому замыканию или повреждению нагревательного элемента водонагревателя.
