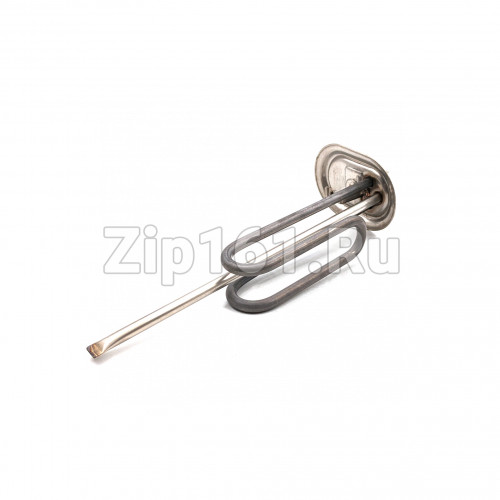

ТЭН для водонагревателя 1500w-230v RASP на овальном фланце Ariston 65150401, Размер фланца 105x75мм, H-280мм Оригинал

ТЭН для водонагревателя 1500w-230v RASP на овальном фланце Ariston 65150401, Размер фланца 105x75мм, H-280мм Оригинал

1. Краткое описание
ТЭН 1500 Вт для водонагревателя Ariston 65150401 (оригинал)

Оригинальный одинарный нагревательный элемент (ТЭН) для узких (slim) накопительных водонагревателей Ariston серий SGHP SLIM VE и SI SLIM (Platinum). Мощность: 1500 Вт, напряжение: 230 В. Материал оболочки: нержавеющая сталь. Тип фланца: RASP — прижимной, овальный, размер 105 × 75 мм. Оснащён одной трубкой под терморегулятор и резьбовым креплением под магниевый анод М5. Производитель: Thermowatt (Италия). Оригинальный код детали: 65150401. Коды взаимозаменяемых аналогов: 65181000, 81081201, MTS000UN, 65160202, 3500609, 27609, 217548. Совместимая прокладка: 570340 / 65182001 (овальная, 105 × 75 мм). Предназначен для водонагревателей объёмом 30, 50, 65 и 80 литров с вертикальной и горизонтальной установкой.

2. Назначение и применение
Одинарный ТЭН RASP — основной нагревательный элемент slim-водонагревателя. Выполняет следующие функции:

Нагрев воды — контур мощностью 1500 Вт обеспечивает нагрев всего объёма бака до заданной термостатом температуры;
Совместимость с механическим и электронным управлением — трубка под терморегулятор (внутренний диаметр 7,0 мм) обеспечивает установку стержневого термостата или датчика температуры;
Защита бака от коррозии — резьбовое крепление М5 под магниевый анод позволяет установить защитный анод непосредственно на ТЭН;
Компактная конструкция для slim-баков — изогнутая форма с обратным загибом адаптирована для узких баков диаметром 285–300 мм, обеспечивая равномерный нагрев при ограниченном пространстве.
Деталь применяется в узких (slim) накопительных водонагревателях Ariston объёмом 30, 50, 65 и 80 литров с вертикальной и горизонтальной установкой. Устанавливается в посадочное гнездо бака и фиксируется прижимной скобой через овальную резиновую прокладку.

3. Основные характеристики
Параметр    Значение
Тип    Одинарный трубчатый ТЭН (RASP)
Мощность    1500 Вт (1,5 кВт)
Напряжение    230 В (перем. ток, 50 Гц)
Материал оболочки    Нержавеющая сталь
Материал фланца    Нержавеющая сталь (штампованный)
Тип фланца    RASP (прижимной, овальный)
Размер фланца    105 × 75 мм
Установочная длина (H, от фланца до верхней точки)    280 мм
Длина трубки под термостат    275 мм
Развёрнутая длина ТЭНа    650 мм
Внешний диаметр трубки ТЭНа    8,5 мм
Внутренний диаметр трубки под термостат    7,0 мм
Количество трубок под датчик    1
Место под анод    Резьба М5
Тип контактов    Хомутовый разъём (FASTON 6,3 мм)
Количество контуров нагрева    1
Ваттная нагрузка на см²    10,4 Вт
Максимальное рабочее давление    8 бар (0,8 МПа)
Совместимая прокладка    570340 / 65182001 (овальная, 105 × 75 мм)
Бренд    Ariston / Hotpoint-Ariston
Производитель    Thermowatt (Италия)
Оригинальный код    65150401
Коды аналогов    65181000, 81081201, MTS000UN, 65160202, 3500609, 27609, 217548, 017548, C00017548
Совместимые бренды    Ariston
Вес    ~380 г
Страна производства    Италия
Комплектация    ТЭН — 1 шт. (прокладка и анод — в зависимости от комплектации поставки)
4. Признаки неисправности
ТЭН может нуждаться в замене, если водонагреватель:

Не нагревает воду — обрыв спирали ТЭНа, индикатор нагрева не загорается или горит, но вода остаётся холодной. Проверьте сопротивление ТЭНа мультиметром — при обрыве прибор покажет бесконечность;
Срабатывает УЗО или автомат защиты — пробой ТЭНа на корпус, замыкание спирали на стальную оболочку. Проверьте сопротивление между контактами ТЭНа и фланцем — должно быть бесконечным. При пробое — ноль или низкое сопротивление;
Вода нагревается, но ТЭН «щёлкает» — трещина в оболочке ТЭНа, попадание воды внутрь, искрение. Требует немедленной замены;
Видимые повреждения — при визуальном осмотре (после снятия) видны трещины, прогары, потемнение стали, отложения накипи, деформация трубок;
Сильный шум при нагреве — толстый слой накипи на ТЭНе вызывает локальный перегрев и кипение воды в микропорах накипи. При сильной накипи ТЭН может перегореть;
Запах гари из-под нижней крышки — перегрев ТЭНа из-за накипи или деградации контактов;
Повышенное потребление электроэнергии — накипь на ТЭНе снижает КПД, водонагреватель работает дольше для нагрева того же объёма воды;
Нагрев происходит медленно — частичный обрыв спирали, снижение эффективной мощности. Сопротивление исправного ТЭНа 1500 Вт — ~33–35 Ом.
Внимание: аналогичные симптомы могут вызывать неисправности термостата, платы управления или проводки. Перед заменой ТЭНа обязательно проверьте его сопротивление мультиметром.

5. Полный список совместимых моделей
ТЭН 65150401 совместим со следующими моделями водонагревателей Ariston:

Серия SGHP SLIM VE (вертикальные, узкие) SGHP 30 VE 1,5 SLIM (3704000), SGHP 50 VE 1,5 SLIM (3700000), SGHP 65 VE 1,5 SLIM (3700001)

Серия SI SLIM (вертикальные, первый выпуск, Platinum) SI SLIM 30 V 1,5 KW (3800000), SI SLIM 50 V 1,5 KW (3800001), SI SLIM 65 V 1,5 KW (3800002), SI SLIM 80 V 1,5 KW (3800003)

Серия SI SLIM (вертикальные, второй выпуск, Platinum) SI SLIM 30 V 1,5 KW (3810051), SI SLIM 50 V 1,5 KW (3810052), SI SLIM 65 V 1,5 KW (3810053), SI SLIM 80 V 1,5 KW (3810054)

Серия SI SLIM (горизонтальные, первый выпуск, Platinum) SI SLIM 50 H 1,5 KW (3800004), SI SLIM 65 H 1,5 KW (3800005), SI SLIM 80 H 1,5 KW (3800006)

Серия SI SLIM (горизонтальные, второй выпуск, Platinum) SI SLIM 50 H 1,5 KW (3810055), SI SLIM 65 H 1,5 KW (3810056), SI SLIM 80 H 1,5 KW (3810057)

Серия PLATINUM SLIM V (вертикальные, узкие) Platinum SLIM V — все модели объёмом 30, 50, 65, 80 литров с ТЭНом 1,5 кВт

Серия PLATINUM SLIM H (горизонтальные, узкие) Platinum SLIM H — все модели объёмом 50, 65, 80 литров с ТЭНом 1,5 кВт

6. Важно
ТЭН 65150401 имеет овальный прижимной фланец размером 105 × 75 мм (тип RASP). Перед заказом измерьте старый фланец — ТЭН с круглым фланцем (RCA, D48 мм; RF, D64 мм; RCF, D42 мм) или другим овальным размером не подойдёт;
Установочная длина (H) — 280 мм, развёрнутая длина ТЭНа — 650 мм. Перед заказом измерьте глубину бака — ТЭН с другой длиной не подойдёт. Не путайте с ТЭНом 65150049 для PRIMO / TI-SHAPE, который имеет аналогичный фланец 105 × 75 мм, но длину всего 210 мм;
Мощность — 1500 Вт (одинарный). Проверьте, что в вашем водонагревателе установлен именно одинарный ТЭН 1500 Вт, а не сдвоенный 2500 Вт (1000 + 1500). Для сдвоенных ТЭНов нужны другие детали;
Материал — нержавеющая сталь. Нержавеющие ТЭНы более устойчивы к коррозии, но также подвержены образованию накипи. Оригинальный ТЭН от Thermowatt имеет маркировку на фланце: мощность, напряжение, месяц и год выпуска, гравировка завода «THERMOWATT»;
Место под анод — резьба М5. Оригинальный ТЭН имеет резьбу М5 под магниевый анод. Некоторые аналоги могут иметь резьбу М4 — уточняйте при заказе;
Артикул 65150401 — текущий оригинальный код. Аналоги 65181000, 81081201, MTS000UN, 65160202, 3500609 — полностью взаимозаменяемы. При заказе по любому из этих кодов будет поставлен ТЭН с аналогичными характеристиками;
Прокладка и анод — в зависимости от комплектации поставки овальная прокладка (570340 / 65182001) и магниевый анод могут входить или не входить в комплект. Проверьте комплектацию при заказе. Рекомендуется одновременная замена прокладки и анода;
ТЭН не совместим с моделями серии ABS SGHP SLIM (ABS SGHP 30 V SLIM, 50 V SLIM, 65 V SLIM, 80 V SLIM) — для них используется ТЭН типа RCA с круглым фланцем D48 мм (код 816616). Серия SGHP SLIM VE (без приставки ABS) — это другая линейка с овальным фланцем;
ТЭН не совместим с моделями PRIMO 40 H / 50 H и TI-SHAPE 40 / 50 SH QB EE — для них используется ТЭН 65150049 с аналогичным фланцем 105 × 75 мм, но другой длиной (210 мм);
Перед заменой обязательно промойте внутренний бак от накипи и осадка — это продлит срок службы нового ТЭНа в 2–3 раза;
Список совместимых моделей не является исчерпывающим — ТЭН может подходить и к другим slim-моделям Ariston при совпадении типа фланца (RASP, 105 × 75 мм), мощности (1500 Вт), установочной длины (280 мм) и материала (нержавеющая сталь);
Высокое напряжение и горячая вода! Работы проводятся при полностью обесточенном водонагревателе и слитой воде.
7. Рекомендации по установке
Отключите водонагреватель от электросети. Выньте вилку из розетки и убедитесь в отсутствии напряжения.
Перекройте подачу холодной воды в водонагреватель. Закройте впускной кран на подводящей трубе.
Слейте воду из бака. Откройте горячий кран на смесителе для подачи воздуха в бак, затем откройте сливной кран (или снимите предохранительный клапан) и дождитесь полного опорожнения.
Снимите нижнюю пластиковую крышку водонагревателя. Открутите крепёжные винты и аккуратно снимите кожух. В горизонтальных slim-моделях крышка может располагаться на боковой стороне.
Сфотографируйте расположение проводов перед отключением — это поможет правильно подключить всё при сборке. Обратите внимание на провода ТЭНа и термостата.
Отсоедините провода от ТЭНа и термостата. Потяните за клеммы, а не за провода.
Извлеките термостат из трубки ТЭНа (если установлен).
Открутите прижимную скобу фланца ТЭНа. Обычно крепится на 1–2 болтах. Откручивайте равномерно.
Извлеките старый ТЭН с прокладкой. Аккуратно потяните ТЭН, вынимая его из посадочного гнезда бака. Если ТЭН прикипел, слегка покачайте его. Не используйте острые инструменты — можно повредить посадочную поверхность бака. В горизонтальных моделях приготовьте ёмкость для остатков воды.
Осмотрите посадочное гнездо бака. Удалите остатки старой прокладки, накипь и осадок. Посадочная поверхность (овальный поясок) должна быть чистой, сухой и гладкой. При наличии коррозии или неровностей аккуратно зачистите их мелкой наждачной бумагой.
Промойте внутренний бак от накипи и осадка — это продлит срок службы нового ТЭНа и прокладки.
Проверьте состояние магниевого анода (если установлен на ТЭНе). Если анод изношен более чем на 50% — замените его.
Установите новую резиновую прокладку (570340 / 65182001) на посадочный поясок нового ТЭНа. Убедитесь, что прокладка сидит ровно, без перекосов и закруток.
Вставьте новый ТЭН 65150401 в посадочное гнездо бака до упора. Убедитесь, что ТЭН входит свободно, без перекосов, и трубка под термостат ориентирована правильно.
Установите прижимную скобу и закрутите болт/гайку от руки, затем затяните ключом равномерно. Не перетягивайте — резина должна равномерно обжаться, но не выдавиться.
Установите термостат в трубку ТЭНа (если используется).
Подключите провода в соответствии с ранее сделанной фотографией.
Установите пластиковую крышку на место и закрепите винтами.
Заполните бак водой. Откройте подачу холодной воды, откройте горячий кран на смесителе — когда пойдёт вода без воздуха, бак заполнен.
Проверьте герметичность в зоне установки ТЭНа. Внимательно осмотрите зону прижимной скобы на предмет подтеканий. При обнаружении капель аккуратно подтяните болт прижимной скобы (без излишнего усилия).
Подключите водонагреватель к электросети только после полного заполнения бака водой и проверки герметичности. Включение без воды приведёт к перегоранию ТЭНа.
Проверьте работоспособность. Установите среднюю температуру и включите нагрев. Через 10–15 минут проверьте, что вода начала нагреваться.
Если водонагреватель не нагревает воду или срабатывает УЗО — проверьте правильность подключения проводов, сопротивление ТЭНа и состояние термостата. При невозможности самостоятельной диагностики обратитесь к специалисту.
