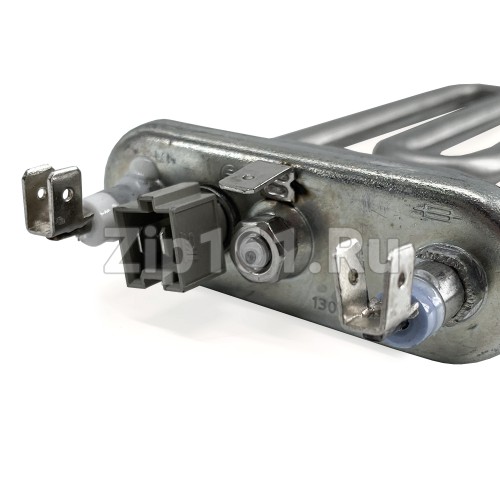

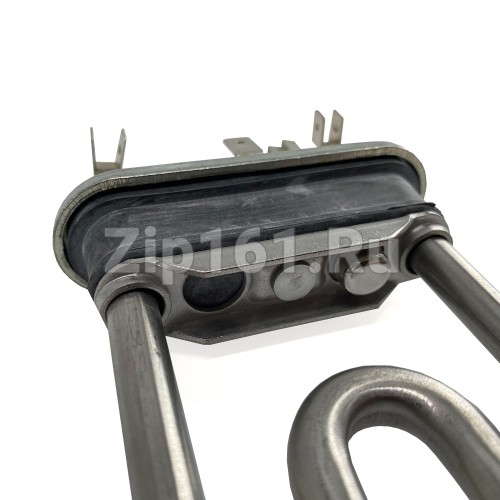

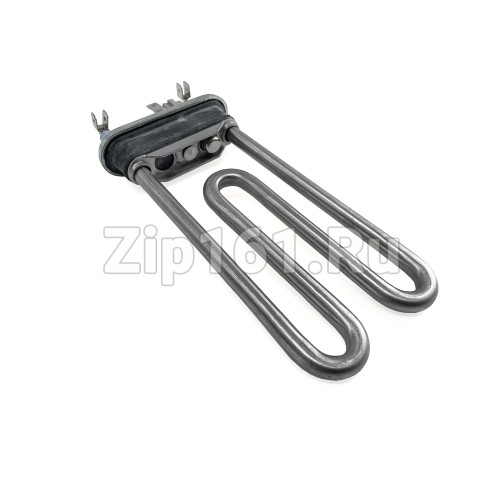

ТЭН 1300W L=160мм R13+ M85 F29 K4 + датчик 18kOm Candy 41034901

ТЭН 1300W L=160 R13+ M85 F29 K4 + датчик 18kOm Candy 41034901

1. Краткое описание
Верните своей стиральной машине горячую воду — замените вышедший из строя нагревательный элемент!

ТЭН (трубчатый электронагреватель) мощностью 1300 Вт с ровной резинкой, длиной погружной части 160 мм, прямым профилем, с отверстием под датчик температуры (18 кОм) — это ключевой элемент, от которого зависит качество стирки. Если машина перестала греть воду, стирка проходит в холодной воде или на дисплее появились коды ошибок — проблема решается заменой этого ТЭНа.

Прямой ТЭН с двойными клеммами, с бортиком, с термопредохранителем. Полная совместимость с десятками моделей стиральных машин Candy, Hoover, Zerowatt, Iberna, Otsein, Rosieres и некоторых моделей Haier, входящих в концерн Candy Hoover Group.

2. Назначение и применение
ТЭН (трубчатый электронагреватель) — ключевой элемент системы нагрева воды в стиральной машине. Он обеспечивает быстрый и равномерный нагрев воды до заданной температуры во всех режимах стирки: от деликатной стирки при 30°C до кипячения при 90–95°C.

Без исправного ТЭНа стиральная машина не может выполнять программы с нагревом. Стирка проходит в холодной воде, что приводит к:

некачественному удалению загрязнений и пятен;

размножению бактерий и появлению неприятного запаха;

накоплению остатков моющих средств в тканях.

Данный ТЭН устанавливается в стиральные машины с пластиковым баком и подходит для моделей, где требуется прямой нагревательный элемент с длиной погружной части 160 мм и отверстием под термодатчик.

3. Основные характеристики
Параметр    Значение
Тип детали    ТЭН (трубчатый электронагреватель) для стиральной машины
Артикул    41034901
Маркировка    R13+ M85 F29 K4
Длина погружной части    160 мм
Общая длина    190 мм
Рабочее напряжение    230 В
Мощность    1300 Вт
Геометрия ТЭНа    Прямой (ровная резинка, с бортиком)
Отверстие под датчик    Есть (под термодатчик NTC 18 кОм)
Термопредохранитель    Встроенный
Количество клемм    4
Материал изготовления    Нержавеющая сталь (оболочка), термостойкий изолятор
Вес    ~600 г
Место производства    Италия (IRCA) / Китай (в зависимости от партии)
Альтернативные коды и артикулы
Данный ТЭН полностью взаимозаменяем со следующими оригинальными и аналоговыми артикулами:

41034901, 41042459, 41039780, 41041524, 41036768, 3406163, HTR025CY, HTR037CY, HTR021CY, 1042459, 00201299, 41044938, 41042459u, CY5117, ТЭНС120

4. Признаки неисправности
Замена ТЭНа требуется при следующих симптомах:

Стиральная машина не греет воду — стирка проходит в холодной воде, бельё остаётся холодным на ощупь после цикла.

Увеличение времени стирки — программа длится дольше обычного, машина «ждёт» нагрева воды.

Появление кодов ошибок на дисплее, связанных с нагревом (например, ошибки нагрева или превышения времени нагрева).

Срабатывание автоматического выключателя или УЗО при включении машины — ТЭН может иметь утечку тока на корпус.

Перегорание предохранителя при запуске программы с нагревом.

Отсутствие нагрева при исправном термодатчике — ТЭН оборван или имеет внутреннее короткое замыкание.

Визуальные повреждения ТЭНа: вздутие, трещины, следы перегрева, сильный известковый налёт, разрушение оболочки.

Запах гари или плавленого пластика во время стирки.

Основные причины выхода из строя: образование накипи (особенно в регионах с жёсткой водой), естественный износ, перегрев из-за неисправности термодатчика или термопредохранителя, повреждение внутренней спирали.

5. Полный список совместимых моделей
Данный ТЭН является универсальной запчастью для стиральных машин многих брендов. Ниже приведён максимально полный список совместимых моделей.

Candy (Кэнди) — подтверждённые модели:

Серия Smart: CS4 1051D1/2, CS4 1052D1/2, CS4 1061D1/2, CS4 1072D1/2

Серия GrandO Vita: GV4 117D3, GV4 137TWC3, GVS4 137TWB3

Серия Aquamatic (под раковину): AQUA 1041D1, AQUA 1142D1

Серия RapidO: RO4 1274DWME, RO4 1276DWMC

Серия EVO: EVOGT13072D07, EVOT10071D07, GVW264DC07

Другие модели Candy:

HWB6142DN1S, CWB0862DN1S, LAM8500, LAM8510, HJA85141, HJA85531, BWMI12061, BWMI14071, BWMI1472DN1, CWB0806LS, CWB1006LS, CWB1062DN1S, CWB1307LS, CWB1308LS, CWB1372DN1S, CWB1372DN107, CWB1382DN1S, CWB1382DN107S, CWB714DN1S, CWB714DL80S, CWB814DN1S, CWB814DL80S, HWB240IS80S, HWB614IS, HWB8135DN1S, HWB814DN1S, HWB814DN180S, HWB814DLS, HWB814DL80S, DLZ1585U, LI41080EV, LI41080EVR03, LI41080EVR04, LI41280EV, LI41280EVR03, LI41480EV, LI41480EVR03, LI41480EVR04, LSI41400E, BKWD6120, AWI64120, AWI75140, KWM1470W, RILL1482DN1S, RILL1480ISS, DYSM6122D2S, CST360D184, CST272D47, CST272DS47, CST360L01, CST362LS, CST370LS, CST372L47, CST372LS, CSTG282L47, CSTG362DS, CSTG364D47, CSTG370DS, CSTG372D01, CSTG372DS, CSTG374D47, CSTG382DS, CSTG383D01, CSTG383DM01, CSTG384D47, CSTG384DS, CVSTG372DMS, CVSTG372DMUK, CVSTG382DMS, CVSTG384DMS, CVSTGP382DMISR, CVSTGP382DMSS, CVSTGP384DM47, CVFTGP384TMHUK, HNFTSP382TAH84, HNFTSP362TAH84, HNFTS384TAH37, HNFTS384TAH47, HNFTS384TAHS, HNOTS380D37, HNOTS382DAS, HNOTS383DA37, HNOTS384DA47, HNOTS384DAS, HNOTS372DAS, HLTS382D37, HLTS372DS, HLT371D37, HLT372D37, HLT3650L37, HLT3652L37, TONHS384DA37, TSCG282D47, OT262L37, OT260L37, TOZ272DS, HPKT1272DN, STL712, PTL8610, PTL8710D, PTL8712D, CT7500, CT6500, CSTG362DUK, CVSTG372DMUK, CVFTGP384TMHUK, MTL6120W, CLTHG272DS, CLT1551L-47, CLT161L-47, CLT260L-S, CLT272L-47, CLT272L-S, CLT360L-S, CLT362DS-47, CLT362LS-47, CLT363DM-47, CLT363DMS-47, CLT363LM-47, CLT373DM-47, CLTG273D-47, CLTG3652D-S, CLTG370DM-S, CLT360LS, CLT362DS47, CLT363DMS47, PL1262TL, PLD1273TL, NEXTS372TA84, NEXTM7143D337, TOV270L37, WA1407TD, CR127DSCKIRAN, CR127DCKIRAN

Hoover (Хувер) — подтверждённые модели:

Серия Dynamic Next: DXOC4 37AC3, DXOA4 47AHC3, VT814D2 (31004879), BT510 L (31004485), BT5510 (31005174), BT5511

Zerowatt (Зероватт) — универсальная применимость:

Модели Zerowatt с аналогичным типом ТЭНа.

Iberna (Иберна) — универсальная применимость:

Модели Iberna с аналогичным типом ТЭНа.

Otsein (Отсейн) — универсальная применимость:

Модели Otsein с аналогичным типом ТЭНа.

Rosieres (Розирес) — универсальная применимость:

Модели Rosieres с аналогичным типом ТЭНа.

Haier (Хайер) — универсальная применимость:

Некоторые модели Haier, входящие в концерн Candy Hoover Group.

Дополнительные бренды (при совпадении параметров):

Thomson, SelecLine, Fagor, Lamona, Saba, Teka, De Dietrich, Whirlpool, Philco, CCE16-1X (36900356), CDP6650X-01 (32000664), CF6063-1EX (35205608), CFM2250A-0 (34000589), CFM3250A (34000612), CGG6721SHW (33001033)

Важно: Список совместимых моделей может быть неполным. Если ваша модель не указана, проверьте артикул (41034901) и посадочное место на вашей старой детали.

6. Важно
Перед заменой обязательно проверьте артикул. Снимите старый ТЭН и сверьте его маркировку с номером 41034901. Также убедитесь, что длина погружной части (160 мм), форма (прямой) и наличие отверстия под датчик совпадают.

Не используйте стиральную машину с неисправным ТЭНом. Попытки стирать в холодной воде могут привести к накоплению бактерий, неприятному запаху и повреждению тканей. Кроме того, неисправный ТЭН с утечкой тока представляет опасность поражения электрическим током.

Промедление ведёт к дополнительным расходам. Если ТЭН покрыт накипью, но ещё работает, он потребляет больше электроэнергии и нагревает воду медленнее. Своевременная замена экономит деньги и продлевает срок службы машины.

В комплект поставки входит только ТЭН. Уплотнительная резинка, датчик температуры и крепёжные элементы, как правило, не входят. При необходимости заказывайте их отдельно.

Производитель оставляет за собой право изменять внешний вид и комплектацию товара без предупреждения. Страна производства может отличаться в зависимости от партии поставки.

7. Рекомендации по установке
Перед началом работ обязательно отключите стиральную машину от электрической сети и перекройте подачу воды.

Порядок действий:

Демонтаж старого ТЭНа.

Отсоедините провода от клемм ТЭНа, предварительно сфотографировав их расположение.

Открутите гайку на центральном болте ТЭНа (обычно на 8 или 10 мм), удерживая болт от проворота.

Вдавите болт внутрь, чтобы освободить резиновую манжету.

Аккуратно извлеките ТЭН из бака, поддевая его отвёрткой с плоским жалом.

Очистка посадочного места.

Удалите накипь и загрязнения с поверхности бака в месте установки ТЭНа.

Проверьте состояние резинового уплотнителя. Если он повреждён или затвердел, замените его.

Подготовка нового ТЭНа.

Проверьте целостность нового ТЭНа: отсутствие трещин, вздутий и повреждений.

Слегка смажьте резиновый уплотнитель мыльным раствором для облегчения установки.

Установка.

Вставьте новый ТЭН в отверстие бака, следя за тем, чтобы отверстие под датчик оказалось в нужном положении.

Убедитесь, что ТЭН не касается барабана и других внутренних элементов.

Наденьте шайбу и закрутите гайку на центральном болте. Затягивайте равномерно, но не перетягивайте, чтобы не повредить резину.

Подключение.

Подсоедините провода к клеммам ТЭНа в соответствии с ранее сделанным фото.

Установите датчик температуры в отверстие (если он был снят).

Проверка.

Включите машину и запустите короткий цикл стирки с нагревом (например, при 40°C).

Убедитесь, что вода нагревается, отсутствуют ошибки, запахи гари и утечки воды.

Для продления срока службы ТЭНа: используйте средства от накипи, регулярно проводите очистку барабана и не превышайте рекомендуемые дозировки моющих средств.
