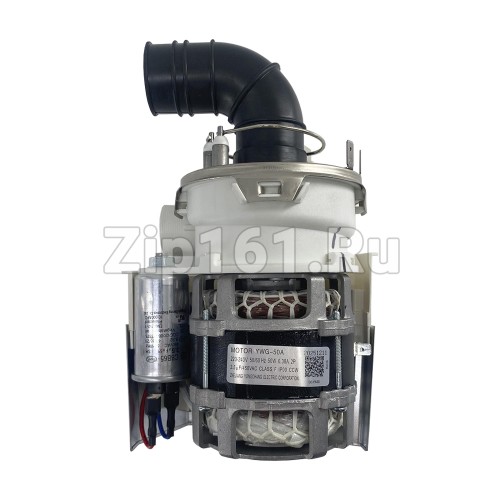

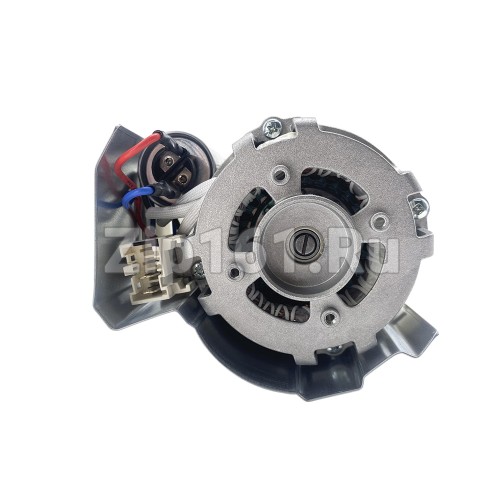

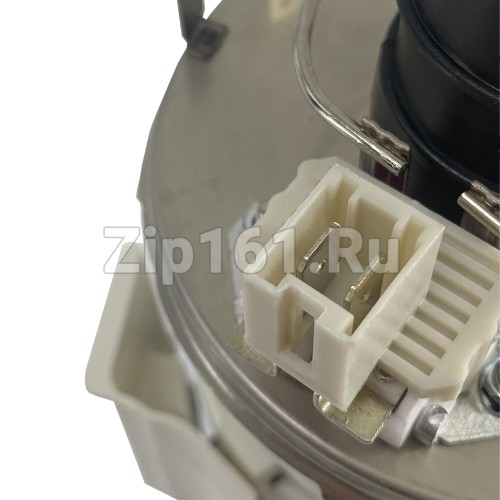

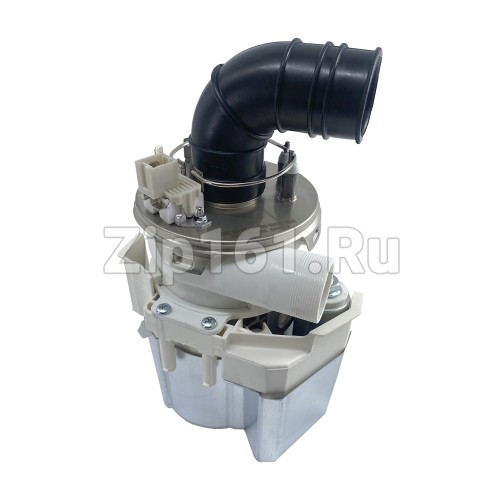

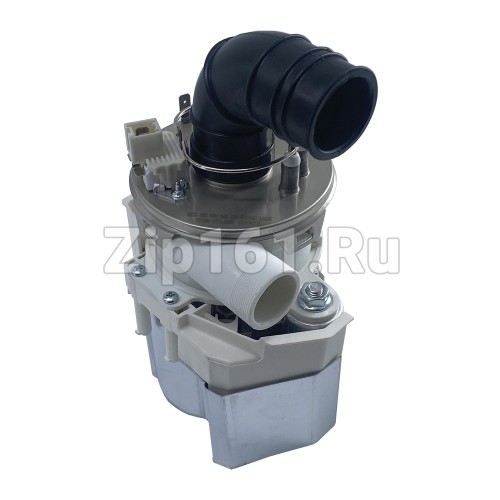

Насос рециркуляции воды для посудомоечной машины Haier 0120400566B

Насос рециркуляции воды для посудомоечной машины Haier 0120400566B

1. Краткое описание
Насос рециркуляции воды (циркуляционный насос) в сборе с нагревательным элементом для посудомоечной машины Haier 0120400566B — это ключевой узел, который обеспечивает непрерывную циркуляцию воды в моечной камере и её нагрев до заданной температуры. Деталь произведена компанией Welling (модель YWG-50A) и поставляется в сборе с ТЭНом, что упрощает замену и исключает необходимость подбирать нагреватель отдельно. Насос развивает мощность 50 Вт, работает от сети 220–240 В и оснащён конденсатором 2,5 мкФ. Один узел закрывает широкий парк посудомоечных машин Haier — от компактных моделей MD 6011 до полноразмерных HDWE13-490RU и серии CI. Замена вышедшего из строя насоса восстанавливает нормальный напор воды, равномерный нагрев и корректную работу всех программ мойки.

Страна производства: Китай

2. Назначение и применение
Циркуляционный насос с ТЭНом выполняет две ключевые функции в работе посудомоечной машины:

Циркуляция воды — насос создаёт необходимое давление для подачи воды к разбрызгивателям, обеспечивая эффективное удаление загрязнений с посуды.

Нагрев воды — встроенный нагревательный элемент (ТЭН) доводит воду до заданной температуры, необходимой для качественной мойки и растворения моющего средства.

Без исправного узла посуда остаётся грязной, вода не нагревается, а машина может останавливаться с ошибкой.

Деталь применяется в следующих типах техники:

Посудомоечные машины Haier с фронтальной загрузкой.

Модели серий MD, HDWE, CI, CF (полный список — в разделе 5).

Техника, где заводом предусмотрен насос Welling YWG-50A в сборе с ТЭНом.

Замена требуется при появлении слабого напора, отсутствии нагрева, постороннем шуме или полном отказе насоса.

3. Основные характеристики
Параметр    Значение
Тип детали    Насос рециркуляции воды (циркуляционный) в сборе с ТЭНом
Артикул    0120400566B
Бренд    Haier
Производитель    Welling (модель YWG-50A)
Мощность    50 Вт
Напряжение    220–240 В, 50/60 Гц
Сила тока    0,38 А
Конденсатор    2,5 мкФ
Направление вращения    CCW (против часовой стрелки)
Высота    220 мм
Совместимые бренды    Haier
Страна производства    Китай
Альтернативные коды (полная взаимозаменяемость): YXW60-2, 0120400566, 0120400178A, 0120400566C, YWG-50A, YXW-48-2-39L, 30306457, 49055065, 92445485, 453854, 1030668, 1030428, DD82-01160A, 1210591, 49033613, C00514050, 07011044, 514050, DD81-01439A, 482000097050

Коды 0120400566, 0120400178A и 0120400566C указаны как подтверждённые аналоги для насосов Haier. Остальные коды (Welling, DD, 490…, 924…) — торговые и производственные обозначения, подтверждённые в каталогах запчастей. Перед заказом рекомендуется сверить маркировку на старой детали.

4. Признаки неисправности
Замена насоса рециркуляции требуется при обнаружении любого из следующих симптомов:

Слабый напор воды из разбрызгивателей — посуда остаётся грязной после цикла мойки.

Вода не нагревается — посуда выходит холодной, моющее средство не растворяется полностью.

Посторонний шум или гул при работе насоса — износ подшипников или засорение крыльчатки.

Насос не запускается — отсутствует характерный звук работы при старте программы.

Ошибка нагрева или циркуляции на дисплее.

Протечки в области насоса — повреждение уплотнений или корпуса.

Запах гари или следы перегрева на корпусе.

При появлении этих признаков эксплуатация машины может привести к повреждению других узлов и некачественной мойке.

5. Полный список совместимых моделей
Список составлен на основе подтверждённых данных из каталогов запчастей.

Haier — посудомоечные машины

MD 6011
HDWE13-490RU
CI 3A7E0AB-08
CI 5A7E1AA-08
CI 5A7E1AB-08
CI 4A7E0AA-08
CF 4A7E0W-08

6. Важно
Перед покупкой обязательно сверьте артикул и маркировку на вашем старом насосе (или сервисный номер машины) с указанными кодами. Внешнее сходство насосов не гарантирует совпадение посадочных размеров и типа разъёма.

Насос поставляется в сборе с ТЭНом. Дополнительно приобретать нагревательный элемент не требуется.

При замене насоса рекомендуется проверить состояние фильтра, патрубков и уплотнительных колец. Засорённый фильтр может стать причиной повторного выхода из строя новой помпы.

Не используйте насос с видимыми повреждениями корпуса или разъёма — это может привести к короткому замыканию.

После установки проверьте герметичность соединений и отсутствие протечек.

7. Рекомендации по установке
Отключите посудомоечную машину от электросети и перекройте подачу воды. Слейте воду из камеры.

Снимите нижнюю или заднюю панель (в зависимости от модели), чтобы получить доступ к насосу.

Сфотографируйте схему подключения разъёмов и расположение патрубков перед снятием.

Отсоедините электрический разъём и патрубки от насоса.

Открутите крепёжные винты (или освободите защёлки) и извлеките старый узел.

Очистите посадочное место и патрубки от загрязнений и остатков воды.

Установите новый насос на место, совместив крепёжные отверстия.

Подключите патрубки и разъём до щелчка. Убедитесь, что шланги не перекручены и не передавлены.

Выполните тестовый запуск короткой программы. Убедитесь в отсутствии протечек, нормальном напоре воды и корректном нагреве.

При соблюдении всех рекомендаций замена насоса занимает 30–60 минут и требует стандартного набора инструментов. Это одна из самых эффективных операций по восстановлению нормальной работы посудомоечной машины.
