Циркуляционный насос для посудомоечных машин Haier 0120400414C

Циркуляционный насос для посудомоечных машин Haier 0120400414C

1. Краткое описание

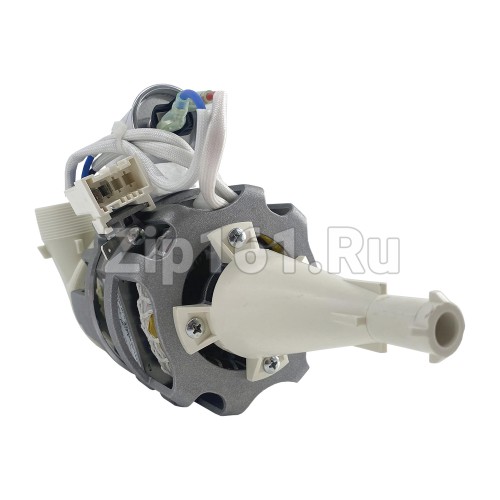

Циркуляционный насос (рециркуляционная помпа) Haier 0120400414C — это ключевой узел посудомоечной машины, который обеспечивает мощный и стабильный поток воды через разбрызгиватели для качественного удаления загрязнений с посуды. Деталь поставляется в сборе с улиткой и конденсатором (3 мкФ), что упрощает замену и исключает необходимость подбирать комплектующие отдельно. Насос совместим с широким парком посудомоечных машин Haier и Candy, включая популярные серии HDWE и CDIH. Замена вышедшего из строя узла восстанавливает нормальный напор воды, равномерное распределение моющего средства и корректную работу всех программ мойки.

2. Назначение и применение
Циркуляционный насос выполняет в посудомоечной машине ту же роль, что и сердце в организме: он создаёт давление, необходимое для подачи воды к верхнему и нижнему разбрызгивателям. Без работающего насоса вода не поступает в камеру мойки, посуда остаётся грязной, а машина может останавливаться с ошибкой.

Деталь применяется в следующих типах техники:

Посудомоечные машины Haier с фронтальной загрузкой.

Посудомоечные машины Candy (совместимые платформы).

Модели серий HDWE (Haier) и CDIH/CDPH (Candy), где заводом предусмотрен именно этот узел.

Замена требуется при появлении слабого напора воды, постороннего шума, полном отказе насоса или ошибке циркуляции на дисплее.

3. Основные характеристики
Параметр    Значение
Тип детали    Циркуляционный насос (рециркуляционная помпа) в сборе с улиткой и конденсатором
Артикул    0120400414C
Бренд    Haier
Модель насоса (подтверждённые)    Wolong YYB-30S-1 / YYB-30S-2-1; XDT-50 (Jiangsu Sanjiang)
Мощность    45 Вт (для Wolong) / 50 Вт (для XDT-50)
Напряжение    220–240 В, 50 Гц
Сила тока    0,45 А
Конденсатор    3 мкФ / 450 В AC
Совместимые бренды    Haier, Candy
Альтернативные коды (полная взаимозаменяемость): YYB-30S-1, YYB-30S-2-1, YYB30S1, XDT-50, V98496, 103000003100, 49120852, PUMP808

Коды YYB-30S-1, YYB30S1, V98496, 103000003100 подтверждены как обозначения для насоса Wolong. XDT-50 — код насоса Jiangsu Sanjiang. 49120852 — код для платформы Candy. PUMP808 — торговый код. Внутренние коды магазинов в список аналогов не включены.

4. Признаки неисправности
Замена циркуляционного насоса требуется при обнаружении любого из следующих симптомов:

Слабый напор воды из разбрызгивателей — посуда остаётся грязной после цикла мойки.

Посторонний шум (гул, треск, скрежет) при работе насоса.

Насос не запускается — отсутствует характерный звук работы при старте программы.

Ошибка циркуляции на дисплее (в моделях с индикацией).

Протечки в области насоса из-за повреждения уплотнений или корпуса.

Запах гари или видимые следы перегрева на корпусе насоса.

Заклинивание крыльчатки — вал не проворачивается рукой.

При появлении этих признаков эксплуатация машины может привести к некачественной мойке и повреждению других узлов.

5. Полный список совместимых моделей
Список составлен на основе данных из каталогов поставщиков.

Haier — посудомоечные машины
HDWE9-191RU

HDWE10-292RU

HDWE9-394RU

HDWE11-194RU

HDWE10-394RU

HDWE10-395RU

HDWE11-36WE4RU

HDWE11-36SS4RU

HDWE11-395RU

Candy — посудомоечные машины
CDIH 1L949-08 (FA03VCE0000)

CDIH 2D1047-08 (FA03VDE0000)

CDIH 2L1047-08 (FA03VBE0000)

CDPH 2D1149W-08 (FA03V1E0100)

CDPH 2D1149X-08 (FA03VZE0000)

Важно: приведённый список отражает совместимость, указанную в каталогах поставщиков. Он не является исчерпывающим. Перед заказом рекомендуется сверить сервисный номер машины или маркировку старой детали.

6. Важно
Перед покупкой обязательно сверьте артикул на вашем старом насосе (или сервисный номер машины) с указанными кодами. Внешнее сходство насосов не гарантирует совпадение посадочных размеров и типа разъёма.

Насос поставляется в сборе с улиткой и конденсатором. Дополнительно приобретать конденсатор не требуется.

При замене насоса рекомендуется проверить состояние фильтра, патрубков и уплотнительных колец. Засорённый фильтр может стать причиной повторного выхода из строя новой помпы.

Не используйте насос с видимыми повреждениями корпуса или разъёма — это может привести к короткому замыканию.

После установки проверьте герметичность соединений и отсутствие протечек.

7. Рекомендации по установке
Отключите посудомоечную машину от электросети и перекройте подачу воды. Слейте воду из камеры.

Снимите нижнюю или заднюю панель (в зависимости от модели), чтобы получить доступ к насосу.

Сфотографируйте схему подключения разъёмов и расположение патрубков перед снятием.

Отсоедините электрический разъём и патрубки от насоса.

Открутите крепёжные винты (или освободите защёлки) и извлеките старый узел.

Очистите посадочное место и патрубки от загрязнений и остатков воды.

Установите новый насос на место, совместив крепёжные отверстия.

Подключите патрубки и разъём до щелчка. Убедитесь, что шланги не перекручены и не передавлены.

Выполните тестовый запуск короткой программы. Убедитесь в отсутствии протечек, нормальном напоре воды и корректной работе насоса.

При соблюдении всех рекомендаций замена насоса занимает 30–60 минут и требует стандартного набора инструментов. Это одна из самых эффективных операций по восстановлению нормальной работы посудомоечной машины.
