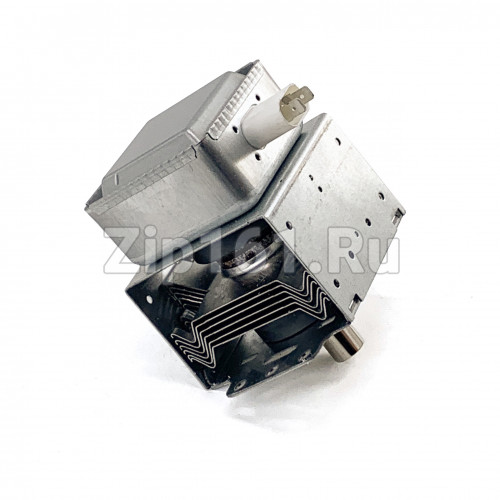

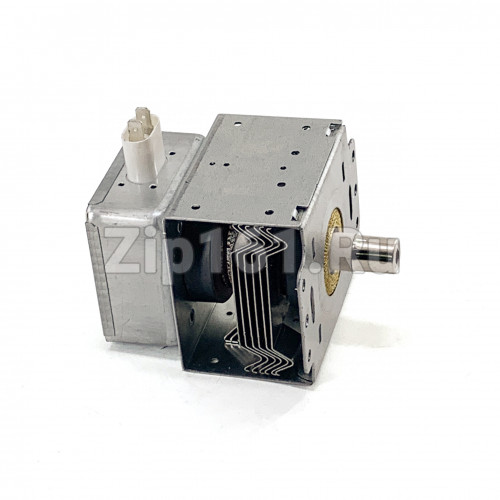

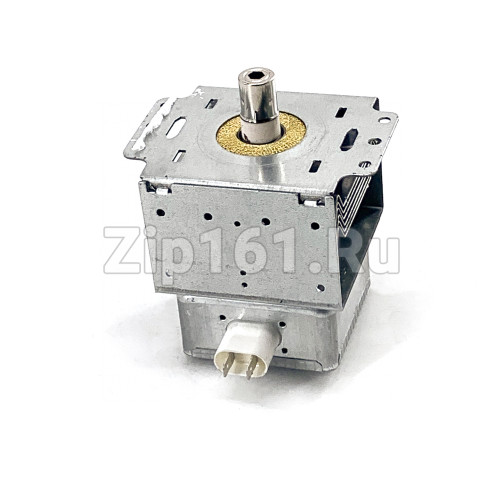

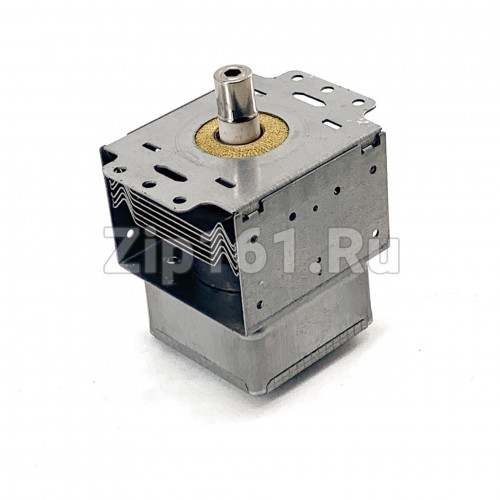

Магнетрон для СВЧ LG 2M214-15CDH

Магнетрон СВЧ для микроволновой печи LG 2M214-15CDH

1. Краткое описание
Магнетрон LG 2M214-15CDH — вакуумный электроприбор, генерирующий СВЧ-излучение для нагрева продуктов в микроволновых печах. Серия 2M214, 6 охлаждающих пластин-радиаторов, поставляется в комплекте с колпачком (под шестигранник). Корпус металлический, производства Китая. Габариты: длина 127 мм, ширина 127 мм, высота 80 мм. Вес — около 680–760 г.

2. Назначение и применение
Магнетрон предназначен для генерации микроволнового излучения в рабочей камере СВЧ-печи. Применяется как замена неисправного узла нагрева в микроволновых печах LG и других брендов с аналогичными параметрами крепления и расположения контактов. Совместимые бренды: LG, Candy, Daewoo, Delonghi, Samsung, Gorenje, Hyundai, Haier, Galanz, Toshiba, Panasonic, Witol, Beko.

3. Основные характеристики
Параметр    Значение
Маркировка    2M214-15CDH
Серия    2M214
Мощность    900–1000 Вт (в зависимости от источника, реальная выходная мощность ~900 Вт)
Количество пластин радиатора    6 шт.
Количество крепёжных отверстий    6 (по 3 с каждой стороны)
Тип охлаждения    воздушное
Расположение разъёма    перпендикулярно корпусу
Колпачок    под шестигранник
Длина × ширина × высота    127 × 127 × 80 мм
Вес    ~680 г
Производство    Китай
Аналоги и коды взаимозаменяемости: 2M214-39F, 2M21439F, MCW360LG, 2B71732E, EAS50093701, 6324W1A008A, 6324W1A008B, MA0312W, M246-050GF, 2B71732B, 2M214-01GKHLG, 2M213-01GKH, 2M226-01, 2M246-01GKH, 2M246050GF, 2M217J, 2M24FB-610A, 2M24FA-410A, 2M218-JF, 2M219J, 2M167B-M47, 2M218-HF, 2B71732F, 2M214-01TAG, 2B71732G, 2M214-240GP, 6324W1A004A, 6324W1A004B, 2M226-15GKH, 319JC622-920, 17470000000809, MA0348W, 2M219JW, 2M219K, MA0326JYW, MA0312W.

4. Признаки неисправности
Микроволновка включается, но не греет продукты
Слабый нагрев или нагрев дольше обычного
Гудение, гул или посторонний шум при работе
Искрение в зоне волновода
Прибор отключается при запуске режима СВЧ
Запах гари во время работы
Перед заменой магнетрона рекомендуется проверить высоковольтный предохранитель, диод, конденсатор, трансформатор, состояние волновода, слюдяной пластины и колпачка магнетрона — неисправность этих элементов вызывает те же симптомы.

5. Полный список совместимых моделей
LG — серия MB
MB-3744X, MB-3744X.CWHQBWT, MB-390A, MB-3924JL, MB-3924JL.CSSQEAK, MB-392A, MB-3929G, MB-3929G.CWHQRUA, MB-3929W, MB-3929W.CWHQRUA, MB-393MC, MB-393T, MB-394A, MB-395T, MB-4322A, MB-4322AH, MB-4322T, MB-4322W, MB-4323L, MB-4342A, MB-4342W, MB-4343C, MB-4343L, MB-4346A, MB-4346C, MB-4346W, MB-4352T, MB27KX1000, MB27KX1001

LG — серия MC
MC-7642E, MC-7642E.CWHQBWT, MC-7642ES, MC-7642ES.*, MC-7642ES.CSLQEAK, MC-7642ES.CSLQRUA, MC-7642W, MC-7643D, MC-7643JC, MC-7644A, MC-7644A.CSLQBNL, MC-7644A.CWHQBAT, MC-7644A.CWHQRUA, MC-7646GQ, MC-7646GQ.TWHQKAL, MC-7646GQS, MC-7646UQ, MC-7647B, MC-7647BS, MC-766Y, MC-7682W, MC-7682WS, MC-7683D, MC-7683J, MC-7836M, MC-783MC, MC-783RC, MC-7844N, MC-7844NR, MC-7844NRS, MC-785DC, MC-7884NC, MC-7884NJC, MC-7884NJR, MC-8047AR, MC-8047ARS, MC-804AR, MC-805AR, MC-807GLR, MC-807SLR, MC-8082WR, MC-8083DR, MC-8083KLR, MC-8083MLR, MC-8087AR, MC-8087ARC, MC-8087ARR, MC-8087ARRS, MC-8087TRR, MC-8087VRC, MC-8087VRC.CTGQRUA, MC-8087VRR, MC-8087VRR.CTGQBWT, MC7846GQ, MC7846GQ.CWHQCIS, MC7846UQ, MC7846UQ.CSSQCIS, MC7847BS, MC7847BS.CSLQCIS, MC7849H, MC7849H.CWHQCIS, MC7849H.CWHQRUA, MC7889DS, MC8087VRR, MC8249BR, MC8249BRS, MC8289BRCS, MC8289URC

LG — серия MD
MD-2643G, MD-2644GT, MD-2654F, MD-3248YZ, MD-6652IC, MD-6654F

LG — серия MF
MF6540SFB, MF6540SFB.CBKQCIS, MF6540SFS, MF6540SFS.CSLQCIS, MF6543AFK, MF6543AFR, MF6543AFS, MF6543AFY, MF6546RFS, MF6549RFS, MF6549SFS, MF6549SFS.CSLQCIS, MF6580MRF, MF6587RFS, MF6588PRFB, MF6588PRFR, MF6588PRFW

LG — серия MG
MG-5335T, MG-580MD, MG-583MC, MG6343BMD, MG6343BMR, MG6343BMY, MG6343BMY.BSLQCIS, MG6349LM, MG6349LM.CWHQCIS, MG6349LMS, MG6349LMS.CSLQCIS, MG6349LMS.CSLQRUA

LG — серия MH
MH-1075MD, MH-1075MD.M1QBWT, MH-1085MD, MH-1085MD.MWQBWT, MH-1085MD.MWQPUM, MH-592A, MH-592A.AMWQRUS, MH-594A, MH-595T, MH-595U, MH-596B, MH-596G, MH-6022W, MH-602Y, MH-6042W, MH-6072A, MH-607Y, MH-6082B, MH-6322A, MH-6322T, MH-6322W, MH-6323L, MH-6324B, MH-6324B.*, MH-6324B.CWHQRUS, MH-6327BS, MH-6327DRS, MH-6327DRS.CSLQEAK, MH-6327EB, MH-6337PNR, MH-6337PNR.CBKQGSF, MH-6337PR, MH-6342A, MH-6342W, MH-6343C, MH-6343L, MH-6344B, MH-6344B.CWHQBAT, MH-6346A, MH-6346B, MH-6346B.*, MH-6346B.CWHQBAT, MH-6346B.CWHQEAK, MH-6346C, MH-6346HQM, MH-6346HQM.CSLQBWT, MH-6346HQM.CWHQBWT, MH-6346HQM.CWHQRUA, MH-6346HQMS, MH-6346HQMS.CSLQRUA, MH-6346PQM, MH-6346PQM.CWHQBWT, MH-6346PQM.CWHQRUA, MH-6346PQMS, MH-6346PQMS.*, MH-6346QM, MH-6346QMB, MH-6346QMS, MH-6346RF, MH-6346RFS, MH-6346W, MH-6347B, MH-6347BS, MH-6347DRB, MH-6347DRS, MH-6347EB, MH-6347ES, MH-6347GR, MH-6347GRL, MH-6347GRS, MH-6347MQM, MH-6347MQMS, MH-6348B, MH-6348BS, MH-6348DRB, MH-6348DRS, MH-6348EB, MH-6348ES, MH-6348FS, MH-6348SAR, MH-6348SARS, MH-6352F, MH-6352FS, MH-6352J, MH-6352T, MH-6352U, MH-6353B, MH-6353ES, MH-6354G, MH-6354Y, MH-6355F, MH-6358FS, MH-6382B, MH-6382B.*, MH-6382B.AWHQRUS, MH-6382B.SWHQKIV, MH-6384BC, MH-6384BC.CWHQRUS, MH-6384BLC, MH-6384BLC.TSSQKIV, MH-6386RF, MH-6386RF.CBKQBWT, MH-6386RFB, MH-6386RFB.*, MH-6386RFS, MH-6386RFS.CSLQBWT, MH-6387BB, MH-6387BB.*, MH-6387BS, MH-6387DR, MH-6387DR.CBKQBWT, MH-6387DRB, MH-6387DRB.*, MH-6387DRC, MH-6387DRC.*, MH-6387EB, MH-6387EB.CBKQBWT, MH-6387RF, MH-6387RFR, MH-6387RFS, MH-6387RFS.CSLQBWT, MH-6387RFS.CSLQEAK, MH-6387RFS.CSLQRUA, MH-6387VRC, MH-6388DRB, MH-6388DRC, MH-6388EB, MH-6388PRFB, MH-6388PRFR, MH-6388PRFW, MH-6388SAR, MH-6388SARS, MH-6388SARS.CSLQRUA, MH-6388VRC, MH-6388VRC.CTGQBWT, MH-6388VRC.CTGQRUA, MH-655T, MH-657PLM, MH-657PLM.AMWQRUS, MH-658PMS, MH-658PMS.ASBQRUS, MH-658PMS.SSBQKIV, MH-6642W, MH-6642W.*, MH-6642W.AWHQRUS, MH-6642W.CWHQRUS, MH-6642W.SWHQKIV, MH-6643C, MH-6646GQM, MH-6646GQM.CBKQRUA, MH-6646GQM.CSLQRUA, MH-6646GQM.CWHQRUA, MH-6646GQMB, MH-6646GQMS, MH-6646QM, MH-6646QMS, MH-6647BS, MH-6647MQMS, MH-6652F, MH-6652T, MH-6653B, MH-667Y, MH-6682B, MH-6682PMS, MH-6682Y, MH-6683PMS, MH-6684CM, MH-6688NL, MH-6688W, MH-676TD, MH-6807D, MH-683MD, MH-685HD, MH-704A, MH-705A, MH-745HD, MH-794GS, MH6329H, MH6340GRL, MH6341QM, MH6349H, MH6387B, MH6387B.CSLQRUA, MH6387DRC, MH6387DRC.CWHQRUA, MH6387PR, MH6389BS, MH6542X, MH6542X.BSSQCIS, MH6543SAR, MH6543SAR.BSLQCIS, MH6548DRB, MH6548DRB.CBKQCIS, MH6548DRB.CBKQRUA, MH6548DRS, MH6588DRC, MH6588DRC.CWHQCIS, MH6588DRC.CWHQRUA, MH6588VRC, MH6588VRC.CTGQCIS, MH6588VRC.CTGQRUA, MH6589UR, MH6589UR.CSSQCIS, MH6589UR.CSSQRUA, MH6646GQM

LG — серия MJ
MJ3281BC, MJ3281BC.BB1QCIS, MJ3281BC.CBKQCIS, MJ3281CBS, MJ3281CBS.BBKQCIS, MJ3294BAB, MJ3881BC

LG — серия ML
ML2881CP

LG — серия MS
MS-1724U, MS-1724W, MS-1744JL, MS-1744U, MS-1744W, MS-1744WB, MS-1907C, MS-190A, MS-191MC, MS-1924JL, MS-1924W, MS-1929G, MS-1929W, MS-1929X, MS-192A, MS-192U, MS-1944JL, MS-1944X, MS-1947W, MS-1948V, MS-1948W, MS-1949G, MS-1949X, MS-194A, MS-195U, MS-196B, MS-196G, MS-2022W, MS-2042W, MS-2072A, MS-207Y, MS-2082B, MS-2315, MS-2322A, MS-2322T, MS-2322U, MS-2322W, MS-2323L, MS-2324B, MS-2327BS, MS-2327DR, MS-2327DRS, MS-2327EB, MS-2342A, MS-2342W, MS-2343C, MS-2343L, MS-2346C, MS-2346W, MS-2347B, MS-2347BB, MS-2347BS, MS-2347DRB, MS-2347DRS, MS-2347EB, MS-2347ES, MS-2347GR, MS-2347GRL, MS-2347GRS, MS-2348B, MS-2348BS, MS-2348DRB, MS-2348DRS, MS-2348EB, MS-2348ES, MS-2348G, MS-2352F, MS-2352FS, MS-2352G, MS-2352J, MS-2352T, MS-2352U, MS-2353B, MS-2353ES, MS-2354G, MS-2354Y, MS-2355F, MS-2358FS, MS-2358G, MS-2358U, MS-2382B, MS-2384B, MS-2384BL, MS-2387BS, MS-2387DR, MS-2387DRS, MS-2387EB, MS-2387VR, MS-2387VR.CTGQBWT, MS-2388DRS, MS-2388EB, MS-2388VR, MS-253DC, MS-255T, MS-256PLS, MS-2642W, MS-2643C, MS-2647B, MS-2647BS, MS-2652F, MS-2652T, MS-2653B, MS-2662W, MS-2682B, MS-2682Y, MS-2683FL, MS-2683PS, MS-268T, MS-269T, MS-269TS, MS-280MD, MS-283MC, MS-285SD, MS-345SD, MS1924W, MS1949G, MS2329H, MS2341N, MS2341N.CWHQCIS, MS2341N.CWHQRUA, MS2341NSB, MS2341NSB.CSLQRUA, MS2349H, MS2349H.CWHQCIS, MS2349HS, MS2387VR, MS2527DRS, MS2543AAR, MS2543AAR.BSLQCIS, MS2543SAR, MS2543SAR.BSLQCIS, MS2548DRKS, MS2548DRKS.CSLQCIS, MS2548DRKS.CSLQRUA, MS2548DRKSY, MS2588DRKS, MS2588DRKS.CSLQCIS, MS2588VRK, MS2588VRK.CTGQCIS

LG — серия PS
PS-S200WCN, PS-S200WCN.TSLQKAL

LG — серия SM (SMB, SMC, SMD, SMH, SMS)
29Z020, 29Z021, 29Z022, 29Z023

SMB-390A, SMB-392A, SMB-393T, SMB-394A, SMB-395T, SMB-4022W, SMB-4042W, SMB-4322A, SMB-4322AH, SMB-4322T, SMB-4322W, SMB-4343C, SMB-4346W, SMB-4352T

SMC-7642ES, SMC-7642ES.*, SMC-7642W, SMC-7643D, SMC-7644A, SMC-7682W, SMC-7844N, SMC-7844NRS, SMC-7884NC, SMC-804AR, SMC-805AR, SMC-8082WRS, SMC-8083DR, SMC-8083KLR, SMC-8083KLR.*, SMC-8083MLR, SMC-8083MLR.*, SMC7642ES, SMC7646A, SMC7646A.TWHQKAL, SMC7646ES, SMC7646ES.TSLQKAL

SMD-2643G, SMD-2643G.*, SMD-2653G, SMD-2653G.*, SMD-6652I, SMD-6652I.*, SMD-6652IC, SMD-6652IC.*

SMH-592A, SMH-592T, SMH-594A, SMH-595T, SMH-596U, SMH-6022W, SMH-6042W, SMH-6072A, SMH-6082B, SMH-6082B.*, SMH-6322T, SMH-6342A, SMH-6342A.*, SMH-6343C, SMH-6344B, SMH-6344B.*, SMH-6352B, SMH-6352B.*, SMH-6352FS, SMH-6352FS.*, SMH-6352J, SMH-6352J.*, SMH-6354G, SMH-6354G.*, SMH-6354Y, SMH-6354Y.*, SMH-6384BLC, SMH-6384BLC.*, SMH-658PMS, SMH-6642W, SMH-6652FS, SMH-6653B, SMH-6682B, SMH-685HD, SMH-704A, SMH-705A, SMH-707AS, SMH6346A, SMH6683PMS

SMS-192A, SMS-192T, SMS-194A, SMS-195T, SMS-2042W, SMS-2072A, SMS-2322A, SMS-2342A, SMS-2342W, SMS-2343C, SMS-2346W, SMS-2352J, SMS-2354G, SMS-2354Y, SMS-2384B, SMS-2384BL, SMS-255T, SMS-2642W, SMS-2653B, SMS-2662W, SMS-268T, SMS-268TS, SMS-285SD, SMS2683PS

Candy
EGOG25DCCH, EGOG25DCG, EGOG25DCO, EGOG25DCR, EGOG25DCS, EGOG25DCW

Daewoo
KOC-628S1L, KOC-970T1S, KOC-970T2S, KOC-971C0S, KOC-971C2S, KOC-972T0S, KOC-972T2S, KOC-980T10S, KOC-980T20S, KOC-981C1S, KOC-981C2S, KOC-982T1S, KOR-86D70S, KOR-86D79S, KOR-86DB0A, KOR-86DB9A, KOR-971M0A, KOR-971Q0A, KQG-6C475S, KQG-6C4R5S, KQG-6C575S, KQG-6C5R5S

Delonghi
MW500, MW500CV, MW500M, MW505, MW505CV

Прочие бренды
Samsung: OM75S(71), OM52S61, OM75S, OM75P
Gorenje: 264484
Toshiba: 2M253K (JT)
Panasonic: 2M210-M1
Galanz: M24FB-210A, 2M24FA-410A, 2M24FB-610A
Witol: 2M219K, 2M219J
Sharp: R3A53, R3A73, R3A74, R3A83, R3A84, R3A93, R3A94, R3A43, R3H83, R3H94, R4K12, R4K52, R4K82, R4A82, R1410, R1410A, R1810, R1810A, R4650, R4726, R4775, R4850, R4935, R4936, R6260, R7260, R7360, R7750, R8050, R8160, R9350, R9360, R9450, R9460, R9560
GE: JE925T01, JE926TWH01, JE1219J01, JE1220J01, JE1220J02, JE1231J01, JE1234J01, JE1234J02, JES927TWH01, JVM2010DS1BB
Kenmore: 721.80044700, 72180599400
Emerson: MT3075, MT3076
Sanyo: EM140S, EM160
Magic Chef: MC1004
LG (доп.): LTM9010W, LMV1683ST/00

6. Важно
Список совместимых моделей не является исчерпывающим. Перед заказом сверьте маркировку, мощность, форму корпуса, расположение контактов, тип антенны, направление обдува, количество пластин радиатора и расстояние между крепёжными отверстиями с вашим старым магнетроном.
Внешне похожие магнетроны серии 2M214 могут отличаться геометрией, параметрами и подключением.
Производитель оставляет за собой право менять внешний вид, комплектацию и технические характеристики изделия без уведомления.

7. Рекомендации по установке
Обесточьте прибор. Перед началом работ полностью отключите микроволновую печь от электросети. В высоковольтной цепи СВЧ-печи сохраняется опасное напряжение, а конденсатор может удерживать заряд даже после отключения прибора.
Разрядите конденсатор. Перед касанием внутренних деталей аккуратно разрядите высоковольтный конденсатор через резистор или изолированный инструмент.
Демонтируйте старый магнетрон. Открутите крепёжные винты, отсоедините клеммы питания. Запомните или сфотографируйте расположение проводов.
Проверьте сопутствующие детали. Осмотрите колпачок магнетрона, слюдяную пластину, волновод на наличие нагара, прогаров и загрязнений. При необходимости замените слюду и колпачок.
Установите новый магнетрон. Закрепите винтами, подключите клеммы в том же порядке. Убедитесь в плотном прилегании магнетрона к волноводу.
Проверьте охлаждение. Убедитесь, что вентилятор обдува работает корректно и магнетрон будет adequately охлаждаться во время работы.
Протестируйте. Включите печь и проверьте нагрев. При появлении искрения немедленно отключите прибор и проверьте чистоту волновода и слюдяной пластины.
Замена магнетрона должна выполняться специалистом. Самостоятельная установка без соответствующего опыта связана с риском поражения высоким напряжением.
