Крючек двери СВЧ Midea 12170000003871

Крючек двери СВЧ Midea 12170000003871

1. Краткое описание

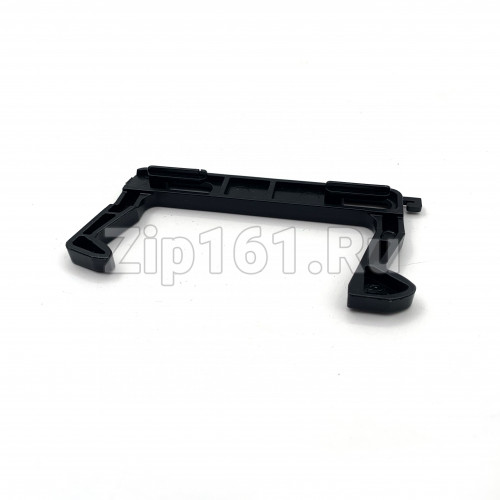

Крючок двери Midea 12170000003871 (маркировка C17L 11-8/8) — это оригинальная пластиковая защёлка дверцы микроволновой печи, обеспечивающая фиксацию дверцы в закрытом положении и взаимодействие с микропереключателями системы блокировки. Деталь устанавливается на внутренней стороне дверцы и входит в зацепление с пазами на корпусе печи при закрывании. Крючок изготовлен из прочного пластика, совместим с микроволновыми печами Midea, Vitek, Sharp, Supra, Scarlett, Delfa, Mystery, BBK, Gorenje и другими брендами, использующими платформу Midea.

2. Назначение и применение
Крючок двери является элементом системы блокировки дверцы микроволновой печи — ключевой защитной системы, предотвращающей работу магнетрона при открытой или неплотно закрытой дверце.

Функции крючка:

Механическая фиксация дверцы — при закрывании дверцы крючок входит в паз на корпусе печи и удерживает дверцу в закрытом положении под действием пружины.
Активация микропереключателей — при входе в паз крючок нажимает на штоки микропереключателей (концевиков), которые передают сигнал на плату управления о закрытии дверцы. Только после срабатывания всех переключателей плата разрешает запуск магнетрона.
Разблокировка при открывании — при нажатии на ручку открытия дверцы крючок выходит из паза, микропереключатели размыкаются, и магнетрон немедленно отключается.
Защита от утечки излучения — плотное прижатие дверцы к корпусу, обеспечиваемое крючком, гарантирует отсутствие зазоров, через которые может происходить утечка микроволнового излучения.

3. Основные характеристики
Параметр    Значение
Бренд    Midea
Оригинальный код    12170000003871
Артикул    КРЮМ039
Тип детали    Крючок (защёлка) двери СВЧ
Маркировка на детали    C17L 11-8/8
Материал    Пластик
Цвет    Белый / натуральный
Общая длина    97 мм
Длина с обратной стороны    92 мм
Длина без выступа    86 мм
Высота    47 мм
Совместимые бренды    Midea, Vitek, Sharp, Supra, Scarlett, Delfa, Mystery, BBK, Gorenje
Коды замены (кросс-референс)    250921722691, EG720KG4-NA, 99128, 487428
Оригинал / аналог    Оригинал
Страна производства    Китай
Вес нетто    Около 10 г
Количество в упаковке    1 шт.

4. Признаки неисправности
Крючок двери подвергается постоянным механическим нагрузкам при каждом открывании и закрывании дверцы. Со временем пластик изнашивается, трескается или обламывается. Типичные признаки:

Дверца не фиксируется в закрытом положении — крючок сломан, обломан или изношен, дверца не защёлкивается при закрывании.
Микроволновка не включается — при закрытии дверцы крючок не нажимает на микропереключатели, плата управления не получает сигнал о закрытии дверцы и блокирует запуск. Самый частый симптом.
Печь продолжает работать при открытой дверце — крючок заклинило в нажатом положении, микропереключатели остаются замкнутыми. Опасная неисправность — эксплуатация печи немедленно прекращается.
Щелчки или хруст при закрывании дверцы — крючок треснул или частично обломился, механизм работает с заеданием.
Нестабильное срабатывание — печь включается не с первого раза, требуется несколько раз открыть и закрыть дверцу. Крючок изношен и не всегда корректно нажимает переключатели.
Дверца болтается, появился люфт — крючок или его пружина износились, дверца неплотно прилегает к корпусу.
Видимые повреждения — при осмотре внутренней стороны дверцы на крючке видны трещины, сколы, следы износа или оплавления контактных поверхностей.

5. Полный список совместимых моделей
Ниже приведён максимально полный список моделей, для которых применяется крючок 12170000003871 (C17L), сгруппированный по брендам. Бренды Midea, Vitek, Sharp, Supra, Scarlett, Delfa, Mystery, BBK и Gorenje используют общие платформы производства, поэтому деталь может подходить к моделям, не указанным в списке.

Midea:

MM720CFB, MM720CKE, MM720C2BY, MM720C2TW-W, MM720C2MV-W, MM720C2MV-S, MM720CY6-W, MM719M2Z-W, MM721NG1, MG820CJ7-I1, MG820CJ9-I2, EG820CXX, EG823MF7, EG823MF7-NRH, RG823MF4-NR1, AM820CMF, AM820CUK-W, AM823CI6, AM825P2ET-W, AM823AM9-B, EM720CPLPM, EM720CPLPMB, EM719M2Z-W, THM-1735, THM-1736, THM-1738

Vitek:

VT-1683 (включая модификации VT-1683-S(SR), VT-1683-SSR), VT-1680W (VT-1680), VT-1680 S, VT-1692

Sharp:

Модели Sharp, использующие платформу Midea с маркировкой крючка C17L (уточняйте по заводской табличке прибора)

Supra:

Модели Supra, использующие платформу Midea с маркировкой крючка C17L (уточняйте по заводской табличке)

Scarlett:

Модели Scarlett, использующие платформу Midea с маркировкой крючка C17L (уточняйте по заводской табличке)

Delfa:

Модели Delfa, использующие платформу Midea с маркировкой крючка C17L (уточняйте по заводской табличке)

Mystery:

Модели Mystery, использующие платформу Midea с маркировкой крючка C17L (уточняйте по заводской табличке)

BBK:

Модели BBK, использующие платформу Midea с маркировкой крючка C17L (уточняйте по заводской табличке)

Gorenje:

Модели Gorenje, использующие платформу Midea с маркировкой крючка C17L (уточняйте по заводской табличке)

6. Важно
Крючок 12170000003871 является оригинальной деталью Midea с маркировкой C17L 11-8/8. При подборе заменителя убедитесь, что маркировка и размеры совпадают — существует множество разновидностей крючков дверцы для разных платформ, отличающихся длиной, формой и расположением выступов.
Коды замены (кросс-референс): 250921722691, EG720KG4-NA, 99128, 487428 — деталь может поставляться под любым из этих артикулов, все они обозначают один и тот же крючок C17L.
Система блокировки дверцы — критический элемент безопасности микроволновой печи. Признаки неисправности (печь работает при открытой дверце, не включается при закрытой) требуют немедленного ремонта и прекращения использования печи до устранения неполадки.
Крючок устанавливается в паре с возвратной пружиной. При замене крючка проверьте состояние пружины — если она растянулась, сломалась или потеряла упругость, замените её одновременно с крючком.
В большинстве микроволновых печей установлены два крючка (верхний и нижний) или два симметричных крючка на одной стороне дверцы. При поломке одного крючка рекомендуется проверить второй — он может иметь аналогичный износ.
Список совместимых моделей может быть неполным. Бренды Midea, Vitek, Sharp, Supra, Scarlett, Delfa, Mystery, BBK и Gorenje используют общие производственные платформы, поэтому крючок может подходить к моделям, не указанным в списке. Для уточнения совместимости используйте индустриальный код на заводской табличке прибора или сравните markings C17L и размеры с оригинальной деталью.
Производитель оставляет за собой право изменять конструкцию и материалы деталей без предварительного уведомления. Страна производства — Китай.

7. Рекомендации по установке
Отключите микроволновую печь от электросети — выньте вилку из розетки перед началом любых работ. Это обязательное условие безопасности: внутри печи присутствуют высоковольтные компоненты, сохраняющие опасный заряд даже после отключения.
Снимите дверцу с печи — в большинстве моделей дверца снимается путём открытия на 90 градусов и аккуратного снятия с петель. В некоторых моделях может потребоваться отвинтить винты крепления петель. Запомните или сфотографируйте положение дверцы и порядок разборки.
Разберите дверцу — аккуратно снимите пластиковую декоративную рамку дверцы с внутренней стороны, отсоедините внутреннюю панель. Дверца обычно состоит из внешнего корпуса, внутреннего стекла, декоративной накладки и пластиковой рамки с механизмом крючка. Запомните порядок сборки.
Осмотрите старый крючок и механизм — обратите внимание на состояние пружины, направляющих, пластиковых креплений. Если есть признаки износа или повреждения других деталей механизма, замените их одновременно.
Извлеките старый крючок — аккуратно снимите его с посадочного места, отсоедините пружину. Запомните положение крючка и направление установки.
Установите новый крючок 12170000003871 — разместите его на посадочном месте в том же положении, что и старый. Подсоедините возвратную пружину. Убедитесь, что крючок свободно перемещается и возвращается в исходное положение под действием пружины.
Проверьте работу механизма — вручную нажмите на крючок и отпустите его — он должен плавно утапливаться и возвращаться в исходное положение с характерным щелчком пружины.
Соберите дверцу — установите на место внутреннюю панель и декоративную рамку в порядке, обратном разборке. Убедитесь, что все защёлки и винты на месте, дверца собрана плотно, без зазоров.
Установите дверцу на печь — повесьте дверцу на петли или закрепите винтами, в зависимости от конструкции.
Проверьте работоспособность — подключите печь к сети, закройте дверцу и попробуйте запустить режим разогрева. Убедитесь, что печь включается при закрытой дверце и останавливается при открывании. Если печь не реагирует на закрытие дверцы или продолжает работать при открытой — немедленно отключите её от сети и обратитесь к специалисту по ремонту СВЧ-печей.
