Крестовина Bosch (вал.H-80, D35, d30-25mm луч-233) -00971953, 5120004859

Крестовина Bosch (вал.H-80, D35, d30-25mm луч-233) -00971953 для барабана 00473774

1. Краткое описание

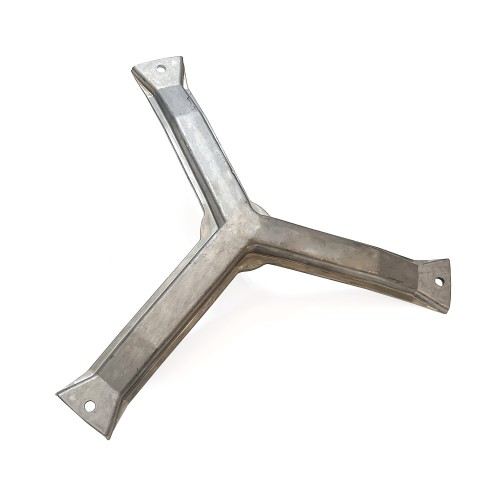

Крестовина барабана Bosch/Siemens 00971953 (EBI cod. 784, H80, D35/30/25 мм) — оригинальная крестовина (паук) барабана для стиральных машин Bosch и Siemens серии Maxx 4, а также совместимых моделей. Деталь является несущим элементом, который соединяет вал барабана с задней стенкой бака, обеспечивая плавное вращение барабана при стирке и отжиме. Изготовлена из высокопрочного сплава, устойчивого к коррозии и постоянным динамическим нагрузкам. Устанавливается без доработок и полностью соответствует заводским параметрам. Обеспечивает стабильную работу барабана, снижение вибрации и долгий срок службы стиральной машины.

2. Назначение и применение
Крестовина барабана 00971953 (EBI cod. 784) является ключевым элементом конструкции стиральной машины. Деталь выполняет следующие функции:

Соединение вала и барабана. Крестовина жёстко фиксирует вал, передающий вращение от двигателя, с задней стенкой барабана.

Обеспечение плавного вращения. За счёт точной посадки подшипников и вала крестовина обеспечивает равномерное вращение барабана при стирке и отжиме.

Снижение вибрации. Прочная конструкция крестовины минимизирует вибрацию и шум при отжиме белья на высоких оборотах.

Распределение нагрузки. Крестовина равномерно распределяет динамические нагрузки от вращения барабана на бак и подшипниковый узел.

Без исправной крестовины барабан не может вращаться корректно: появляется сильная вибрация, шум, люфт барабана, а в критических случаях — заклинивание или разрушение подшипникового узла. Своевременная замена крестовины восстанавливает заводскую производительность стиральной машины и продлевает срок службы подшипников и бака.

Деталь подходит для стиральных машин Bosch, Siemens, Neff, а также для совместимых моделей других брендов, где применяется аналогичный узел.

3. Основные характеристики
Параметр    Значение
Оригинальный артикул    00971953

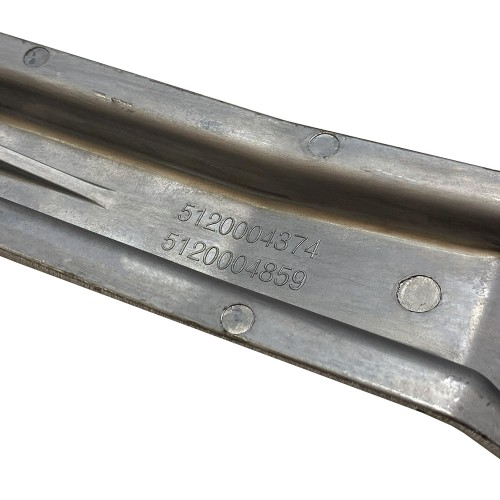

Альтернативные обозначения    EBI cod. 784, 971953, 473774, 00473774, 245419, 00245419, EBI784, 218818, 5120004374, 5120004859, 9000490112, 9000490113, SPD011BO, 098707064, 215604, 00987064
Тип    Крестовина барабана (паук)

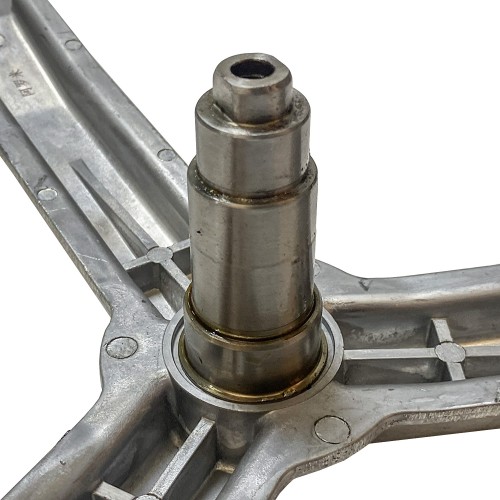

Высота вала (H)    80 мм (по некоторым данным 78–82 мм)
Диаметр вала (D)    30 мм
Посадочные диаметры под подшипники    25 мм и 30 мм
Диаметр втулки под сальник    35 мм
Высота втулки    18 мм
Место посадки шкива    17×14 мм (высота 8 мм)
Крепление шкива    Болт М8
Крепление к барабану    Отверстия 14×10 мм, болты М10
Радиус крестовины    235 мм
Высота изгиба плеча    44 мм
Подшипники    6205 (25×52×15 мм), 6206 (30×62×16 мм)
Сальник    35×62×10/12 мм
Материал    Высокопрочный сплав
Страна производства    Китай
Вес    ~1,5–2 кг
4. Признаки неисправности
Замена крестовины барабана необходима при появлении следующих симптомов:

Сильная вибрация при отжиме. Крестовина деформирована или имеет трещины, что нарушает балансировку барабана.

Повышенный шум при вращении барабана. Износ посадочных мест под подшипники или люфт вала.

Люфт барабана. Барабан свободно перемещается в вертикальной или горизонтальной плоскости.

Заклинивание барабана. Крестовина разрушена, вал не может свободно вращаться.

Течь из-под барабана. Повреждение втулки под сальник или нарушение герметичности соединения.

Ржавчина или коррозия на крестовине. Коррозионные повреждения ослабляют конструкцию и могут привести к разрушению.

Сколы, трещины или деформация плеч крестовины. Визуальные механические повреждения детали.

Посторонние стуки при работе машины. Разрушение посадочных мест или ослабление крепления к барабану.

5. Полный список совместимых моделей
Стиральные машины Bosch:
Серия Maxx 4: WFC1262IT, WFC1262OE, WFC1662BY, WFC1663BY, WFC1262PL, WFC1662PL, WFC1264IT, WFC1267IT, WFC1662OE, WFC1662EU, WFC1263OE, WFC1262BY, WFC1262EU, WFC1262, B1WTV3800A

Серия Maxx Classic: WFC1662, WFC1663, WFC1264, WFC1267

Другие серии: WLG24060OE/01

Стиральные машины Siemens:
Серия WXS: WXS862BY/07, WXS862BY/08, WXS862OE/07, WXS862OE/08, WXS862PL/07, WXS862PL/08, WXS863OE/07, WXS863OE/08, WXS863OE/09, WXS863OE/10, WXS863PL/10, WXS867IT/10, WXS1063OE

Серия WS10F: WS10F060BY, WS10F260IT, WS10F260OE, WS10F260PL, WS10F260BY, WS10F26RPL

Серия WS10X: WS10X160BY, WS10X440OE, WS10X420IT, WS10X160, WS10X160PL, WS10X160OE

Серия WS08X: WS08X460PL, WS08X160PL, WS08X460IT

Стиральные машины Neff:
Модели серий Maxx 4, Logixx, Sensitive с аналогичным барабаном (00473774)

Стиральные машины Viva:
Модели с аналогичным барабаном (00473774)

Стиральные машины Constructa:
Модели с аналогичным барабаном (00473774)

Другие совместимые бренды:
Beko — модели с аналогичным барабаном (уточняется по номеру модели)

Zanussi / AEG / Electrolux — некоторые модели с крестовиной COD.784 (применимость уточняется по размеру вала и посадочным диаметрам)

6. Важно
Перед покупкой сверьте артикул и внешний вид детали. Разные партии могут иметь незначительные отличия в высоте вала (78–82 мм), но это не влияет на работу при условии совместимости с вашей моделью.

Проверьте совместимость по модели стиральной машины. Список совместимых моделей максимально полный, но если вашей модели нет в перечне — уточните у продавца по полному номеру стиральной машины (E-Nr).

Оригинальная запчасть. Данная крестовина является оригинальным компонентом Bosch/Siemens и полностью соответствует заводским характеристикам.

Взаимозаменяемость: 00971953 совместим с 00473774, 473774, 971953, 245419, 00245419, EBI784, 218818, 5120004374, 5120004859, 9000490112, 9000490113, SPD011BO, 098707064, 215604, 00987064.

Внимание: артикулы 00971953 и 00473774 являются взаимозаменяемыми. При заказе уточняйте актуальный артикул у продавца.

При замене крестовины рекомендуется также заменить подшипники и сальник. Это продлит срок службы подшипникового узла и предотвратит повторный ремонт.

7. Рекомендации по установке
Отключите стиральную машину от электросети и водопровода. Перед началом работ обязательно выньте вилку из розетки и перекройте кран подачи воды. Это обязательное условие безопасности.

Слейте остатки воды. Отсоедините сливной шланг и слейте воду из машины в подготовленную ёмкость.

Получите доступ к барабану. В зависимости от модели машины необходимо снять верхнюю крышку, переднюю панель и извлечь барабан в сборе с баком. Это сложная процедура, требующая полной разборки машины.

Сфотографируйте схему сборки. Перед разборкой сфотографируйте расположение всех деталей, чтобы при сборке не перепутать элементы.

Демонтируйте старую крестовину. Открутите болты крепления к барабану (обычно М10), извлеките вал из подшипникового узла.

Установите новую крестовину. Закрепите крестовину на барабане болтами, установите новые подшипники и сальник. Убедитесь, что вал свободно вращается и не имеет люфта.

Соберите машину в обратном порядке. Установите барабан в бак, подключите все шланги и разъёмы.

Проверьте работу. Запустите короткий цикл стирки без белья и проверьте: барабан вращается плавно, вибрация и шум отсутствуют, течи нет.

Рекомендация: если вы не уверены в своих навыках ремонта стиральных машин, доверьте замену крестовины квалифицированному мастеру. Это сложная процедура, требующая полной разборки машины. Неправильная установка может привести к повреждению бака, подшипников и других элементов.
