Крестовина для стиральной машины Leran, Hisense, Gorenje, Dexp 2119641

Крестовина для стиральной машины Leran, Hisense, Gorenje, Dexp 2119641

 Длина вала 88мм.  Подшип: 6203-6205 Сальник: 35*52*10/12

1. Краткое описание

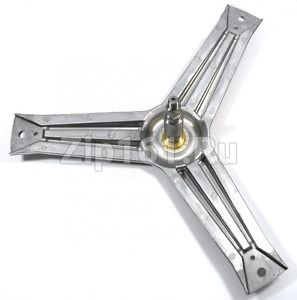

Оригинальная крестовина барабана (фланец, опора) для стиральных машин Leran, Hisense, Gorenje, Dexp, Midea и Бирюса. Передаёт вращение от двигателя к барабану, обеспечивая стабильную работу машины и равномерное распределение нагрузки при отжиме. Изготовлена из высокопрочного металла, устойчивого к коррозии и механическим нагрузкам. Высота вала — 88 мм, посадочный диаметр под сальник — 35 мм, посадочные диаметры под подшипники — 25 мм и 17 мм (6205 и 6203), размер сальника — 35×52×10/12 мм. Крепление шкива — болт М8, посадка шкива 16×13 мм. Прямая замена изношенной или разрушенной крестовины — посадочные размеры и геометрия полностью соответствуют заводским. Страна производства — Китай.

2. Назначение и применение
Крестовина является ключевым элементом барабанного узла стиральной машины. Она соединяет вал барабана с самим барабаном и передаёт крутящий момент от двигателя, обеспечивая вращение при стирке и отжиме. Применяется в стиральных машинах с фронтальной загрузкой марок Leran, Hisense, Gorenje, Dexp, Midea, Бирюса. Устанавливается в задней части барабана, фиксируется болтами. От состояния крестовины напрямую зависит работа подшипникового узла, уровень шума и вибрации при отжиме, а также долговечность всего барабанного узла. При замене крестовины рекомендуется одновременно менять подшипники (6203, 6205) и сальник — эти детали изнашиваются взаимосвязанно.

3. Основные характеристики
Параметр    Значение
Тип    Крестовина барабана (фланец, опора барабана)
Совместимые бренды    Leran, Hisense, Gorenje, Dexp, Midea, Бирюса
Артикулы    2119641
Высота вала    88 мм
Посадочный диаметр под сальник    35 мм
Посадочные диаметры под подшипники    25 мм и 17 мм (6205, 6203)
Размер сальника    35 × 52 × 10/12 мм
Посадочное место под шкив    16 × 13 мм
Крепление шкива    Болт М8
Материал    Металл
Страна производства    Китай
Альтернативные коды и аналоги: HK2119641, HK2246657, X04030421, 00-00015983, HK2119641-17, HK2119641SKF, HK2246657_UN, 2000000042916.

4. Признаки неисправности
Замена крестовины необходима при обнаружении следующих симптомов:

Сильная вибрация при отжиме — машина трясётся на высоких оборотах

Громкий стук и грохот во время цикла отжима

Люфт барабана — при выключенной машине барабан «болтается» рукой

Биение барабана — неравномерное вращение, рывки

Нарастающий гул и скрежет металла — свидетельствует о разрушении подшипников и крестовины

Ржавые подтёки на белье — признак коррозии крестовины

Трещины и сколы на лучах крестовины

Разрушение посадочных мест под подшипники и сальник

Протечка воды через сальник — приводит к коррозии и разрушению крестовины

Основной причиной поломки крестовины является попадание воды через протекающий сальник с последующей коррозией и повреждением металла. При выходе из строя одной из деталей узла (крестовина, подшипники, сальник) рекомендуется проверять и заменять весь комплект.

5. Полный список совместимых моделей
Крестовина 2119641 / 2246657 совместима со следующими моделями стиральных машин:

Hisense: WFVC6010S, WFVC6010, WFVB6010EM, WFVC6010E, WFD6010, WFVB6010M, WFQP6010VM, WFQP6012EVM, WFQP6012VM, WFHV6012, WFHV7012, WFXE6010, WFXE7012, WFVC7012E, WFVC7012ET, WFVB7012M, WFVB7012MS, WFVB7012MT, WFVB7012EM, WFDJ70121, W712PVM, W712PVT, W712QPM, CELL610SLIM, IP61000A++, WF-7B1H, EWF-7202 WH, CT-1993, WF3I7027BWJ, WF3S7021BTU/A, WM7012INV/A, W5NGPI72SBS/C, WNGPI72SBS, P612ES, 1WJ060129U0W, 1WJ060130U0W, 1WJ060131U0W, 1WJ060195U0W, 1WJ060209U0W, 1WJ060238U0W, 1WJ070089U0W, 1WJ070090U0S, 1WJ070104U0W, 1WJ070139U0W, 1WJ070158U0W, 1WJ070183U0W, 1WJ070184U0W, 1WJ070185U0W, 1WJ070190U0W, 1WJ070235U0W, 1WJ070240U0W, 1WJ070244U0W, 1WJ070297U0W, VWJ060118U0W.

Gorenje: W1NHPI60SCS, W1NHPI60SCSIRV, W1NHPI60SCS/PL, W1NHPI60SCS/UA, WNHPI60SCS, WNHPI60SCS/PL, WNHPI60SCS/UA, WNHPI60SCSIR, WNHPI60SCSIR/UA, W1NHPI62SCS, WNHPI62SCS, WNHPI62SCPS/DE, W1NHPI72SCS, WNHPI72SCS, WNHPI72SCS/UA, W1NHPI62SCSIRV, WNHVB72SDS, PI612CS, W1NHPI72SCSIRV, W2NHPI62SCS, W2NHPI62SCSS, W2NHPI72SCS, W2NHPI62SCSIRV, W2NHPI72SCSIRV, WNHPI62SCS/PL, WNHPI72SCS/PL, WNHPI72SCSIRV/UA, WNHPI62SCSIRV/UA, WNHVB72SDPS/AT, W3NGPI61SBS/UA, W3NGPI61SBS/C, W1NHPI60SCSIRV, WFHC6010-JUW201, WFVB6010EM/UA, W1HP60SF, WFE7012, WHP72EPSA, W1NHPI62SCSIRV, WHE72SFS, WHE72SFS/UA, W1HE72SFS, WHP62ES, WHP72ES, WHP62ES/PL, WHP72ES/PL, WHP62EPS, WHE62S3, WHE72S3, WA72SY2B, WA73SY2B, WA74SY2B, WA60SY2B, WA65SY2B, WA70SY2B, WA52SY2B, WA55SY2B, WA50SY2B, WA80SY2B.

Leran: WMS27106WD2, WMS43126WD2, WMS77127WD2, WMS17106, WMS13127, WMS37106, WMS63106.

Dexp: WM-F610TDHE, WM-F610DMA, WM-F610NTMA.

Midea, Бирюса: модели с аналогичным барабанным узлом (высота вала 88 мм, подшипники 6203/6205, сальник 35 мм).

Другие бренды: Edler EWS6010 UA, Asko, Schaub Lorenz — модели с аналогичным барабанным узлом.

Примечание: Список составлен на основе данных о совместимости крестовины 2119641 / 2246657 со стиральными машинами Leran, Hisense, Gorenje, Dexp, Midea и Бирюса. Список может быть неполным — при совпадении артикула, высоты вала (88 мм) и посадочных размеров деталь с высокой вероятностью подойдёт. Для точного подбора рекомендуется сверить артикул вашей старой крестовины.

6. Важно
Проверьте артикул перед заказом. Крестовина 2119641 / 2246657 имеет высоту вала 88 мм и устанавливается под подшипники 6205 и 6203, сальник 35×52×10/12 мм. Убедитесь, что маркировка на вашей старой крестовине совпадает.

Высота вала. В зависимости от партии и модели высота вала может составлять 83 мм, 85 мм, 88 мм или 89 мм. Перед заказом рекомендуется измерить старую крестовину.

Замена комплектом. Рекомендуется одновременно менять крестовину, оба подшипника (6203, 6205) и сальник — эти детали изнашиваются взаимосвязанно.

Страна производства — Китай.

Внешний вид может меняться в зависимости от партии. Это не влияет на совместимость и работоспособность.

Список моделей может быть неполным. Если вашей модели нет в списке, сверьте артикул и размеры — существует высокая вероятность совместимости.

7. Рекомендации по установке
Подготовка. Отключите стиральную машину от электросети и перекройте подачу воды. Слейте остатки воды из сливного фильтра.

Демонтаж барабана. Снимите заднюю панель машины. Отсоедините ремень привода (если есть), снимите шкив. Открутите болты крепления крестовины к барабану. Извлеките барабан из бака.

Демонтаж старой крестовины. Открутите болты крепления крестовины к барабану. Если крестовина прикипела, обработайте проникающей смазкой и дайте постоять 10–15 минут. Аккуратно извлеките крестовину, стараясь не повредить посадочные места.

Замена подшипников и сальника. Извлеките старые подшипники (6203, 6205) и сальник. Установите новые подшипники и сальник, смазав их специальной смазкой для стиральных машин.

Установка новой крестовины. Установите новую крестовину на место, совместив посадочные отверстия. Закрутите болты крепления, затягивая их равномерно крест-накрест.

Сборка барабанного узла. Установите барабан в бак, закрепите шкив, наденьте ремень привода. Установите заднюю панель на место.

Проверка. Включите машину и запустите тестовый цикл отжима без белья. Убедитесь в отсутствии сильной вибрации, стука и смещения машины.
