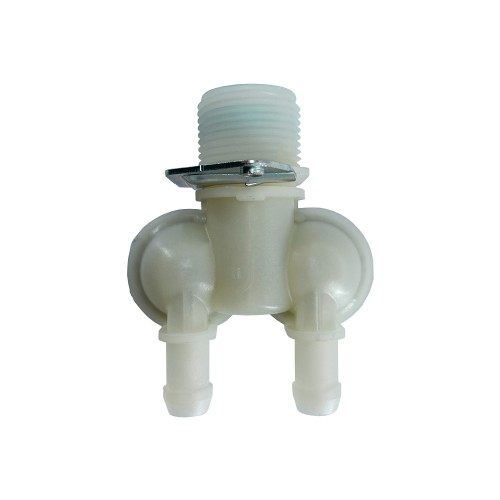

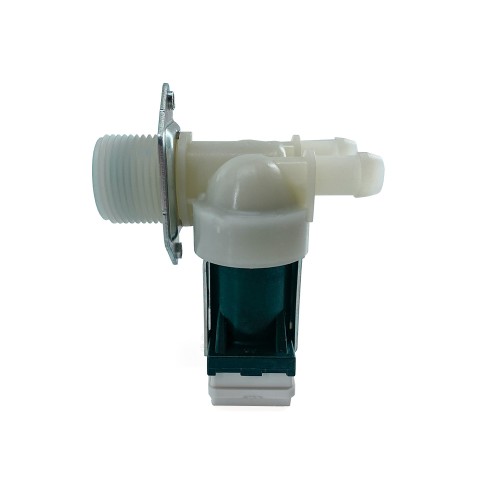

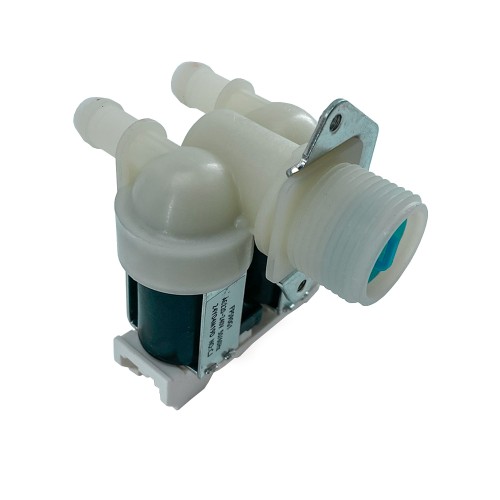

Клапан подачи воды для стиральной машины Haier 0024000126BC

Клапан подачи воды для стиральной машины Haier 0024000126BC

1. Краткое описание
Оригинальный электромагнитный клапан подачи воды (КЭН) для стиральных машин Haier, Candy, Hoover и ряда совместимых брендов. Два выхода с углами 180°, две катушки, рабочее напряжение AC 220–240 В, частота 50/60 Гц. Обеспечивает точную и стабильную подачу воды в бак и дозатор моющих средств по сигналу от электронного модуля управления. Корпус изготовлен из высокопрочного пластика с металлическими элементами, устойчивыми к коррозии и воздействию моющих средств. Электрическое подключение — общая трёхконтактная колодка на две катушки. Прямая замена вышедшего из строя клапана — посадочные размеры, разъём и крепление полностью соответствуют заводским. Страна производства — Китай (в отдельных партиях — Италия, Bitron).

2. Назначение и применение
Заливной клапан является ключевым элементом системы подачи воды стиральной машины. Он управляет потоком воды из водопровода в бак и дозатор моющих средств по сигналу от электронного модуля. Применяется в стиральных машинах с фронтальной загрузкой марок Haier, Candy, Hoover, Frigor, Tekniх, Essentiel B, Zoppas, Leran. Устанавливается на корпусе машины в верхней части, крепится на саморезах, подключается через шланг с резьбой 3/4" и разъём с катушками. От исправности клапана напрямую зависит набор воды, работа всех режимов стирки и безопасность эксплуатации.

3. Основные характеристики
Параметр    Значение
Тип    Клапан заливной (КЭН), электромагнитный
Совместимые бренды    Haier, Candy, Hoover, Frigor, Tekniх, Essentiel B, Zoppas, Leran
Артикул    0024000126BC
Количество выходов    2
Угол поворота    180°
Количество катушек    2
Рабочее напряжение    AC 220–240 В
Частота    50/60 Гц
Рабочее давление    0,2–10 бар
Диаметр входа    24 мм
Диаметр выходных трубок    10–12 мм
Резьба под шланг    3/4" (G3/4")
Тип подключения    Общая трёхконтактная колодка на две катушки
Маркировка на корпусе    FPS90G1, V12829
Страна производства    Китай
Альтернативные коды и аналоги: 49116875, FPS90G1, V12829, 0024000126B, 49046283, H0024000126, 06877.

4. Признаки неисправности
Замена заливного клапана необходима при обнаружении следующих симптомов:

Машина не набирает воду — стирка не запускается, программа останавливается

Вода набирается слишком медленно — слабый напор, увеличение времени стирки

Вода не перекрывается — бак переполняется, возможна протечка

Постоянный набор воды даже при выключенной машине

Появление кодов ошибок — E1, E2, E4, E9, E10, E11, E12

Гудение или щелчки при наборе воды — износ катушки или заклинивание сердечника

Протечка воды в месте подключения клапана

Залипание клапана — один из выходов не открывается или не закрывается

При появлении любого из этих признаков рекомендуется замена клапана для предотвращения протечек и выхода из строя модуля управления.

5. Полный список совместимых моделей
Клапан заливной 0024000126BC совместим со следующими моделями стиральных машин:

Haier: HW100-B14979U1, HW100-BP12406, HW100-BP14986E, HW150-BP14986E, HW150-BP14986ES8, HW50-BP1026, HW60-BP10919A, HW60-BP10919B, HW60-BP10929A, HW60-BP10929AE, HW60-BP10929B, HW60-BP10929BE, HW60-BP10959A, HW60-BP10959B, HW60-BP12919A, HW60-BP12919AS, HW60-BP12919B, HW60-BP12919BS, HW60-BP12929A, HW60-BP12929AE, HW60-BP12929AS, HW60-BP12929ASE, HW60-BP12929B, HW60-BP12929BE, HW60-BP12929BS, HW60-BP12929BSE, HW60-BP12959A, HW60-BP12959AS, HW60-BP12959B, HW60-BP12959BS, HW65-BP129301A, HW65-BP129301B, HW65-BP129302A, HW65-BP129302B, HW70-B12269, HW70-B12269S, HW70-B12919, HW70-B12919S, HW70-B12959A, HW70-B12959AS, HW70-B12959B, HW70-B12959BS, HW70-B12959G, HW70-B12969A, HW70-B12969AS, HW70-B12969B, HW70-B12969BS, HW70-B14979, HW80-B14279, HW80-B14279S, HW80-B14959STU1, HW80-B14959TU1, HW80-B14959U1, HW80-B14979, HW80-B14979S, HW80-B14979S8, HW80-B14979TU1, HW80-BP14969A, HW80-BP14969AS, HW80-BP14969B, HW80-BP14969BS, HW80-BP14979, HW80-BP14979S, HW80B14959STU1, HW80B14959TU1, HW80B14959U1, HW90-B14959U1, HW90-B14979, HW90-B14979S, HW90-B14979TU1, HW90-BP14929A, HW90-BP14929AS, HW90-BP14929B, HW90-BP14929BS, HW90-BP14959, HW90-BP14959S, C37W4 27MBBW-07, HW60-1082S, HW60-1282S, HW60-1282, HW60-1082, HW60-1201S, HW60-1286S, HW60-1229S, HW60-12636S, HW50-1286S, HW50-1010A, HW60-1229AS, HW60-12636AS, HW60-10636A, HW60-1211N, WMS31106WD, HW60-1282, HW60-1011N, HW60-1211NS, HW60-1002D, WMS1060WD, WML12100WD, WML8914KWD2, WMS1261WD, SG-50WM, HW60-1029A, WM1270WD, HW60-1279, HW60-1279S, HW60-12636, HW60-10636, HW70-12829, HW60-12829, HW60-12829A, HW70-12829A, HW90-B14959EU1IB, HW90-B14959EU1-S.

Candy: C37W4 27MBBW-07, EU-HC1060SDC, CE0JG1E0H00, CE0JGLE0M00, CE0JGME0M00, CE0JG9E0M00, CE0LJ6E0M00, CEAAJ0E0600, CE0J58E0H00, CE0JG4E0M00, CE0JG3E0M00, CE0JGPE0M00, CE0JG5E0G00, CE0KM5E0H00, CE0JG0E1N00, CE0J99E0M00, CE0KC5E0H00, CE0JGUE0H00, CE0JCAE0G00, CE0JGZE0M00, CE0JG1E1000, CE0JG4E0L00, CE0KCQE0L00, CE0JYEE0H00, CE0KC5E0M00, CE0JY0E0G00, CE0JG0E1F00, CE0JWME0L00, CE0JG5E0M00, CE0JGFE0M00, CE0JG2E0L00, CE0JG1E1F00, CE0KCHE0L00, CE0JGVE0M00, CE0JG5E0A00, CE0KCLE0L00.

Hoover, Frigor, Tekniх, Essentiel B, Zoppas, Leran: модели с аналогичным клапаном подачи воды (2 выхода, 180°, AC 220–240 В).

Примечание: Список составлен на основе данных о совместимости клапана 0024000126BC со стиральными машинами Haier, Candy и совместимых брендов. Список может быть неполным — при совпадении артикула, конфигурации выходов (2 выхода, 180°) и разъёма деталь с высокой вероятностью подойдёт. Для точного подбора рекомендуется сверить артикул вашего старого клапана.

6. Важно
Проверьте артикул перед заказом. Клапан 0024000126BC имеет 2 выхода с углами 180°, рабочее напряжение AC 220–240 В, частоту 50/60 Гц, диаметр входа 24 мм, диаметр выходных трубок 10–12 мм. Убедитесь, что маркировка на вашем старом клапане совпадает.

Напряжение — AC 220–240 В. Убедитесь, что напряжение соответствует параметрам вашей модели. При другом напряжении потребуется иной клапан.

Конфигурация выходов. В зависимости от модели стиральной машины могут использоваться клапаны с другим количеством выходов или углами. Перед заказом рекомендуется измерить и сфотографировать старый клапан.

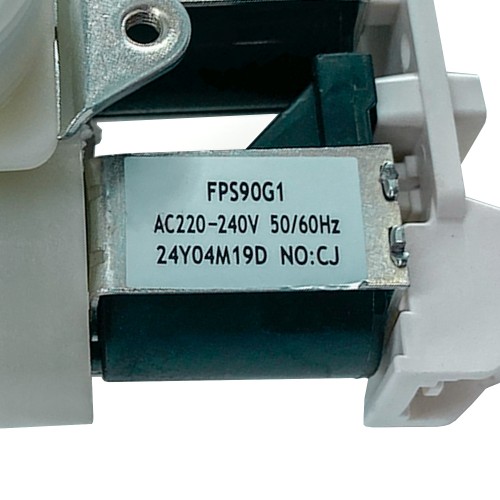

Маркировка. На корпусе могут быть указаны коды FPS90G1, V12829 — все они соответствуют данному артикулу.

Тип подключения. Электрическое подключение — общая трёхконтактная колодка на две катушки. Убедитесь, что разъём вашей машины соответствует этому типу.

Страна производства — Китай / Италия (Bitron).

Внешний вид может меняться в зависимости от партии. Это не влияет на совместимость и работоспособность.

Список моделей может быть неполным. Если вашей модели нет в списке, сверьте артикул и конфигурацию — существует высокая вероятность совместимости.

7. Рекомендации по установке
Подготовка. Отключите стиральную машину от электросети и перекройте подачу воды. Отсоедините заливной шланг от клапана.

Демонтаж старого клапана. Снимите верхнюю крышку машины. Отсоедините разъём с проводами от катушек клапана. Открутите крепёжные саморезы и извлеките клапан вместе с патрубками.

Установка нового клапана. Установите новый клапан на посадочное место, закрепите саморезами. Подключите разъём с проводами до щелчка. Подсоедините заливной шланг к патрубку с резьбой 3/4".

Проверка. Включите машину и запустите тестовый цикл набора воды. Убедитесь, что вода набирается во все камеры дозатора, нет протечек в местах соединений, а на дисплее не появляются коды ошибок.

Окончательная сборка. Установите верхнюю крышку на место. Проверьте стабильность работы машины на всех режимах.
