Электромагнитный клапан Haier 0024000404

Электромагнитный клапан для стиральной машины Haier 0024000404

1. Краткое описание

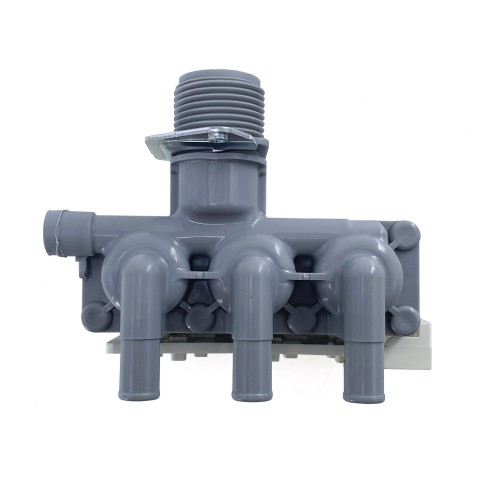

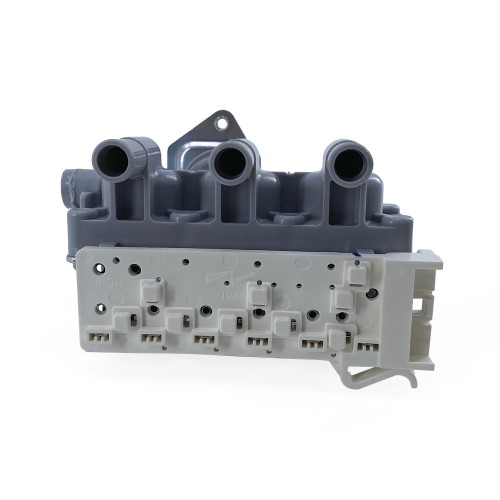

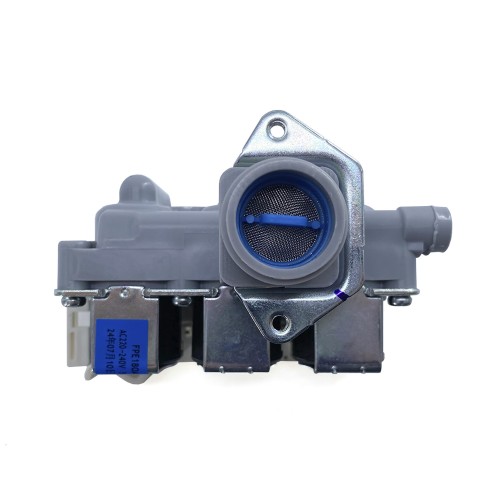

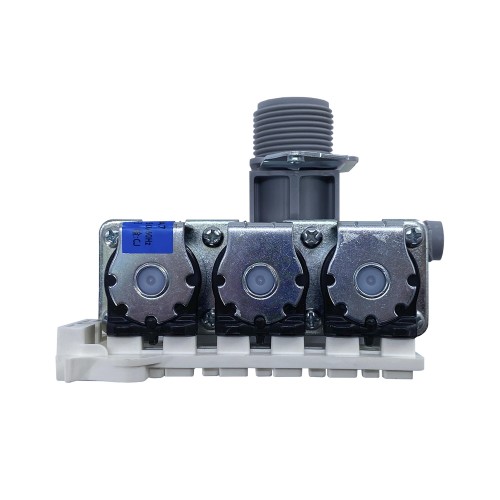

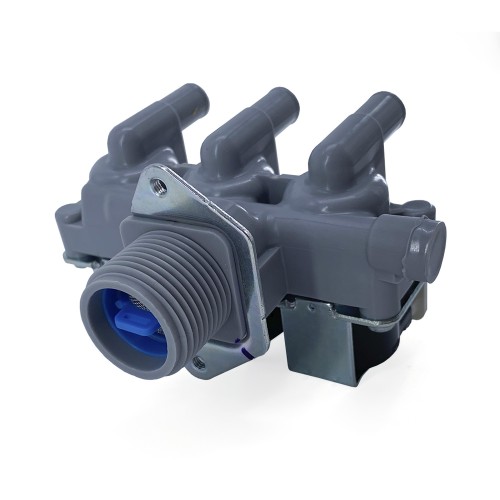

Оригинальный электромагнитный клапан подачи воды (КЭН) для стиральных машин Haier. Три выхода с углами 180°, три катушки, рабочее напряжение 220–240 В. Обеспечивает точную и стабильную подачу воды в бак и дозатор моющих средств по сигналу от электронного модуля управления. Катушки соединены через планку с мини-клеммами. Прямая замена вышедшего из строя клапана — посадочные размеры, разъём и крепление полностью соответствуют заводским. Страна производства — Китай.

2. Назначение и применение
Заливной клапан является ключевым элементом системы подачи воды стиральной машины. Он управляет потоком воды из водопровода в бак и дозатор моющих средств по сигналу от электронного модуля. Применяется в стиральных и стирально-сушильных машинах с фронтальной загрузкой Haier. Устанавливается на корпусе машины в верхней части, крепится на саморезах, подключается через шланг с резьбой 3/4" и разъём с катушками. От исправности клапана напрямую зависит набор воды, работа всех режимов стирки и безопасность эксплуатации.

3. Основные характеристики
Параметр    Значение
Тип    Клапан заливной (КЭН), электромагнитный
Совместимые бренды    Haier, Fisher & Paykel
Артикул    0024000404
Количество выходов    3
Угол поворота    180°
Количество катушек    3
Рабочее напряжение    220–240 В
Частота    50/60 Гц
Мощность    до 60 Вт
Внешний диаметр выводов    11 мм
Внутренний диаметр выводов    7 мм
Маркировка на корпусе    FPE180A7, FCT-22-B24, FCT-22-B33, FPE1880A3
Страна производства    Китай
Альтернативные коды и аналоги: 0024000404C, 0024000404CA, 0024000404D, 0024000404A, 49049652, 49056161, 49045847, 481981729012, 481981729023, V12767, V12829, FPE180A3, FPS180D8, FCS-22-B37, H0024000404C.

4. Признаки неисправности
Замена заливного клапана необходима при обнаружении следующих симптомов:

Машина не набирает воду — стирка не запускается, программа останавливается

Вода набирается слишком медленно — слабый напор, увеличение времени стирки

Вода не перекрывается — бак переполняется, возможна протечка

Постоянный набор воды даже при выключенной машине

Появление кодов ошибок — E1, E2, E4, E9, E10, E11, E12

Гудение или щелчки при наборе воды — износ катушки или заклинивание сердечника

Протечка воды в месте подключения клапана

Залипание клапана — один из выходов не открывается или не закрывается

При появлении любого из этих признаков рекомендуется замена клапана для предотвращения протечек и выхода из строя модуля управления.

5. Полный список совместимых моделей
Клапан заливной 0024000404 совместим со следующими моделями стиральных машин: HW60-BP12758, HW60-BP12758S, HW70-BP12758, HW70-BP12758S, HW70-B1239, HW70-B12636, HW80-B14636, HW80-B14686, HW80-B14876, HW80-SB1230, HW90-B14636, HW90-SB1230, HW100-B14636, HW100-B14876, HW100-BP14758, HW100-SB1230, HWD100-BD1499U1, HWD80-BP14979, HWD80-BP14979S, HWD100-B14979, HWD80-BP14959A, HWD80-BP14959B, HWD80-BP14929A, HWD80-BP14929S, HWD70-BP14929S, HWD70-BP14929B, HWD70-BP14929A, HCW10C, EG10014B39GU1.

Fisher & Paykel: WH8560F1 (93245-A), WD8060F1.

Примечание: Список составлен на основе данных о совместимости клапана 0024000404 со стиральными машинами Haier и Fisher & Paykel. Список может быть неполным — при совпадении артикула, конфигурации выходов (3 выхода, 180°) и разъёма деталь с высокой вероятностью подойдёт. Для точного подбора рекомендуется сверить артикул вашего старого клапана.

6. Важно
Проверьте артикул перед заказом. Клапан 0024000404 имеет 3 выхода с углами 180°, рабочее напряжение 220–240 В, внешний диаметр выводов 11 мм. Убедитесь, что маркировка на вашем старом клапане совпадает.

Напряжение — 220–240 В. Убедитесь, что напряжение соответствует параметрам вашей модели.

Конфигурация выходов. В зависимости от модели стиральной машины могут использоваться клапаны с другим количеством выходов или углами. Перед заказом рекомендуется измерить и сфотографировать старый клапан.

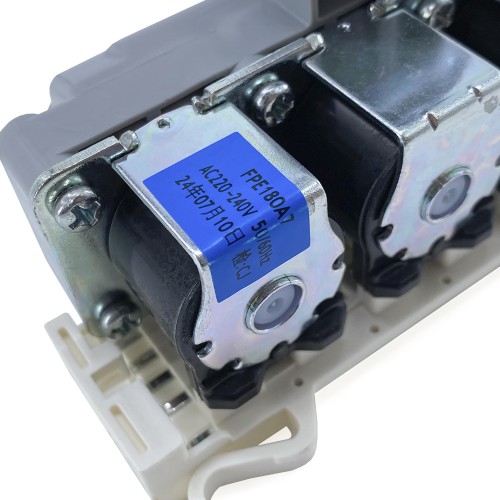

Маркировка. На корпусе могут быть указаны коды FPE180A7, FCT-22-B24, FCT-22-B33, FPE1880A3 — все они соответствуют данному артикулу.

Страна производства — Китай.

Внешний вид может меняться в зависимости от партии. Это не влияет на совместимость и работоспособность.

Список моделей может быть неполным. Если вашей модели нет в списке, сверьте артикул и конфигурацию — существует высокая вероятность совместимости.

7. Рекомендации по установке
Подготовка. Отключите стиральную машину от электросети и перекройте подачу воды. Отсоедините заливной шланг от клапана.

Демонтаж старого клапана. Снимите верхнюю крышку машины. Отсоедините разъём с проводами от катушек клапана. Открутите крепёжные саморезы и извлеките клапан вместе с патрубками.

Установка нового клапана. Установите новый клапан на посадочное место, закрепите саморезами. Подключите разъём с проводами до щелчка. Подсоедините заливной шланг к патрубку с резьбой 3/4".

Проверка. Включите машину и запустите тестовый цикл набора воды. Убедитесь, что вода набирается во все камеры дозатора, нет протечек в местах соединений, а на дисплее не появляются коды ошибок.

Окончательная сборка. Установите верхнюю крышку на место. Проверьте стабильность работы машины на всех режимах.
