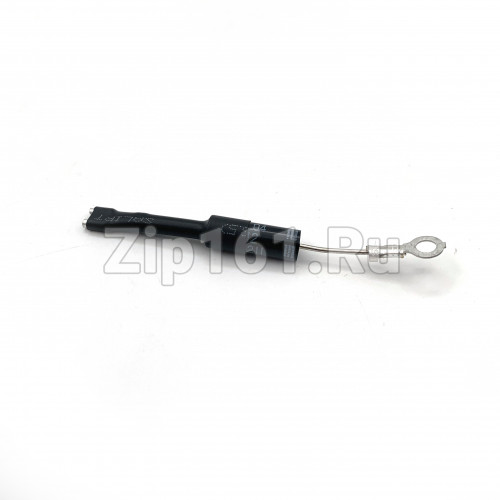

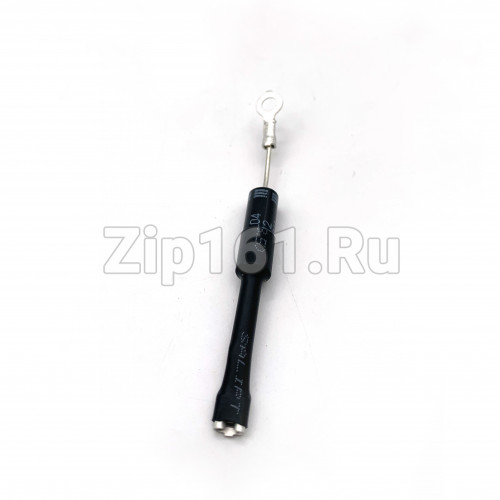

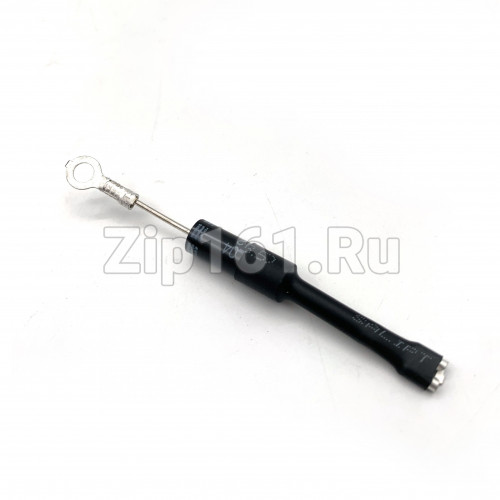

Диод высоковольтный СВЧ Midea 17470000001007

Диод высоковольтный СВЧ Midea 17470000001007

1. Краткое описание
Диод высоковольтный СВЧ Midea 17470000001007 — оригинальная запасная часть для микроволновых печей и встраиваемых духовых шкафов с функцией СВЧ производства Midea (а также Korting, использующих ту же компонентную базу). Деталь входит в состав высоковольтного выпрямителя, который совместно с конденсатором и трансформатором образует схему удвоения напряжения для питания магнетрона.

Оригинальный код (OEM): 17470000001007
Бренд: Midea
Страна производства: Китай
Материал корпуса: металл / керамика
Вес: ~30 г

2. Назначение и применение
Высоковольтный диод выполняет функцию однополупериодного выпрямителя в высоковольтной цепи магнетрона. Трансформатор СВЧ-печи выдаёт переменное напряжение порядка 2000 В, а диод вместе с конденсатором преобразует его в постоянное удвоенное напряжение (до 4000 В), необходимое для работы магнетрона — источника микроволнового излучения.

При выходе диода из строя (пробой или обрыв) магнетрон перестаёт получать питание, и микроволновая печь перестаёт нагревать пищу, хотя все остальные функции (подсветка, вращение тарелки, управление) могут работать нормально.

Диод 17470000001007 применяется в:

отдельностоящих микроволновых печах Midea;
встраиваемых компактных духовых шкафах Midea с функцией СВЧ;
полноразмерных встраиваемых духовых шкафах Midea с функцией СВЧ;
технике бренда Korting, использующей аналогичную платформу.

3. Основные характеристики
Параметр    Значение
Тип детали    Диод высоковольтный для микроволновой (СВЧ) печи
Оригинальный код    17470000001007
Кросс-артикул    ДИОМ008
Прямой ток    0,35 А
Обратное напряжение    12 000 В (12 кВ)
Тип корпуса    цилиндрический, клеммный
Полярность    есть (полоса на корпусе обозначает катод)
Совместимость по брендам    Midea, Korting
Страна производства    Китай

4. Признаки неисправности
Высоковольтный диод работает в экстремальных условиях — напряжение до 4000 В, токи до 0,35 А, температура вблизи магнетрона до 80–90 °C. При его выходе из строя наблюдаются следующие симптомы:

Микроволновка включается, но не греет — лампочка горит, тарелка вращается, таймер отсчитывает время, но пища остаётся холодной. Это главный и наиболее частый признак.
Громкий гул или жужжание при включении — трансформатор работает под нагрузкой, но диод не преобразует напряжение.
Запах гари или озона — следствие электрической дуги при пробое диода.
Искрение или щелчки в районе высоковольтного блока.
Перегорание высоковольтного предохранителя — пробитый диод вызывает короткое замыкание в цепи, что приводит к срабатыванию защиты.
Самопроизвольное отключение печи через 5–10 секунд после запуска — срабатывает защита от перегрева.
Слабый нагрев при длительной работе — частичный пробой диода, ток проходит с помехами.
Внешние повреждения — почернение, вздутие или следы оплавления на корпусе диода видны при осмотре.
Диагностика. Проверка производится мультиметром в режиме прозвонки диодов только после полного отключения от сети и разрядки высоковольтного конденсатора. Исправный диод показывает проводимость 0,5–0,8 В в одном направлении и «бесконечность» (OL) в обратном. Показания «0» в обоих направлениях — пробой; «OL» в обоих — обрыв. В обоих случаях замена обязательна.

5. Полный список совместимых моделей
№    Модель    Тип устройства    Объём камеры    Мощность СВЧ
1    MI9340GG-I    Встраиваемая микроволновая печь / компактный духовой шкаф с СВЧ    34 л    900 Вт
2    MO86000MGB    Встраиваемый духовой шкаф с СВЧ    72 л    800 Вт
3    MO96000MGB    Встраиваемый духовой шкаф с СВЧ    72 л    800 Вт
4    MO817100MGB    Встраиваемый духовой шкаф с СВЧ    72 л    1600 Вт
5    MO817105MGB    Встраиваемый духовой шкаф с СВЧ    72 л    1544 Вт
6    MCO913005GB    Компактный духовой шкаф с СВЧ    44 л    900 Вт
7    TF944EG9-BL    Компактный духовой шкаф с СВЧ (чёрный)    44 л    900 Вт
8    TF944EG9-WH    Компактный духовой шкаф с СВЧ (белый)    44 л    900 Вт
9    AF944EZ8-SS    Встраиваемый духовой шкаф с СВЧ    44 л    900 Вт
10    TG934E4MO-SSCE00    Микроволновая печь (СВЧ)    —    —
Список может быть не полным — производитель оставляет за собой право использовать данный компонент в других моделях без уведомления. Перед заказом рекомендуется сверить оригинальный код детали, указанный на маркировке вашей микроволновой печи или в сервисной документации.

6. Важно
Высокое напряжение опасно для жизни. Внутри микроволновой печи напряжение достигает 4000 В. Высоковольтный конденсатор может удерживать заряд до 72 часов после отключения от сети. Никогда не приступайте к ремонту без разрядки конденсатора.
Полярность имеет значение. На корпусе диода есть полоса, обозначающая катод. При установке она должна быть направлена в сторону магнетрона (как правило, к толстому проводу с красной изоляцией). Неправильная полярность приведёт к тому, что печь не будет работать.
Не используйте неоригинальные аналоги с другими параметрами. Напряжение пробоя должно быть не менее 12 кВ, прямой ток — не менее 0,35 А. Установка диода с заниженными характеристиками приведёт к повторному выходу из строя.
Проверьте сопутствующие компоненты. Если диод перегорел, высока вероятность повреждения высоковольтного конденсатора (проверьте ёмкость — норма 0,8–1,1 мкФ) или магнетрона. Замена только диода без диагностики остальных элементов цепи может привести к быстрому повторному сгоранию новой детали.
Слюдяная пластина. При замене диода проверьте состояние слюдяной пластины (волноводной крышки) магнетрона. Нагар или жир на ней могут вызывать пробой, который маскируется под неисправность электроники.

7. Рекомендации по установке
Шаг 1. Подготовка и безопасность

Полностью отключите микроволновую печь от электросети (выньте вилку из розетки).
Подождите 10–15 минут для естественного разряда конденсатора, затем обязательно разрядите его принудительно.
Шаг 2. Разрядка высоковольтного конденсатора

Возьмите отвёртку с длинной изолированной ручкой.
Прижмите жало отвёртки к металлическому корпусу конденсатора, а металлическую часть ручки замкните на корпус печи или на оба вывода конденсатора одновременно.
Характерный щелчок подтвердит наличие остаточного заряда. Повторите для обоих выводов.
Шаг 3. Доступ к диоду

Снимите внешний металлический кожух, открутив винты сзади и по бокам корпуса.
Найдите высоковольтный диод — небольшой цилиндрический компонент, расположенный рядом с конденсатором и трансформатором, соединённый с ними проводами.
Шаг 4. Замена диода

Отсоедините провода от выводов старого диода.
Выкрутите крепёжный винт, если диод прижат хомутом, или аккуратно извлеките его из посадочного места.
Установите новый диод, соблюдая полярность (полоска на корпусе — катод — в сторону магнетрона).
Надёжно зафиксируйте клеммы на выводах. Зачистите контакты при наличии окислов.
Шаг 5. Сборка и проверка

Установите кожух обратно, закрутите все винты.
Включите печь в сеть и проверьте нагрев, поместив в камеру стакан воды на 1 минуту.
Не включайте микроволновую печь со снятым корпусом — это смертельно опасно.
Если нет уверенности в собственных навыках работы с высоковольтными цепями, обратитесь в сервисный центр. Стоимость профессиональной замены диода обычно невелика, а риск поражения током полностью исключается.
