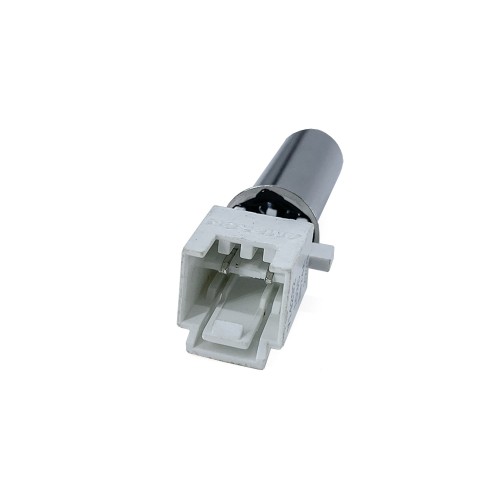

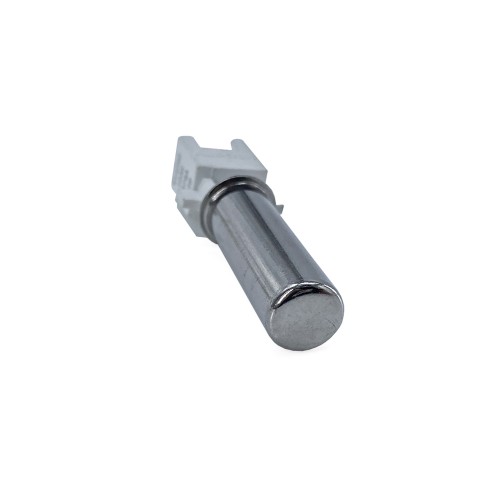

Датчик температуры для стиральной машины Haier 0024000259A

Датчик температуры для стиральной машины Haier 0024000259A

1. Краткое описание
Оригинальный датчик температуры (NTC-термистор) для стиральных и стирально-сушильных машин Haier. Обеспечивает точный контроль нагрева воды и передачу данных на электронный модуль управления, регулируя работу ТЭНа и корректное выполнение всех программ стирки. Сопротивление — 10 кОм при 25 °C. Изготовлен из качественных материалов, устойчивых к высокой влажности и температурным нагрузкам. Прямая замена вышедшего из строя датчика — посадочные размеры и разъём полностью соответствуют заводским. Страна производства — Китай.

2. Назначение и применение
Датчик температуры является ключевым элементом системы контроля нагрева стиральной машины. Он непрерывно измеряет температуру воды в баке или в системе сушки и передаёт данные на плату управления, которая регулирует включение и отключение ТЭНа для достижения заданной температуры. Применяется в стиральных и стирально-сушильных машинах Haier. От исправности датчика напрямую зависит качество стирки, расход электроэнергии и безопасность эксплуатации.

3. Основные характеристики
Параметр    Значение
Тип    Термистор (NTC-датчик температуры)
Совместимые бренды    Haier, Candy, Hoover, Otsein, Teknix, Frigor, Essentiel B
Сопротивление    10 кОм при 25 °C
Рабочий диапазон температур    −10…+100 °C
Напряжение / частота    220–240 В / 50 Гц
Длина кабеля    1,2 м
Маркировка    716
Страна производства    Китай
Расположение    В баке / в ТЭНе / модуль сушки

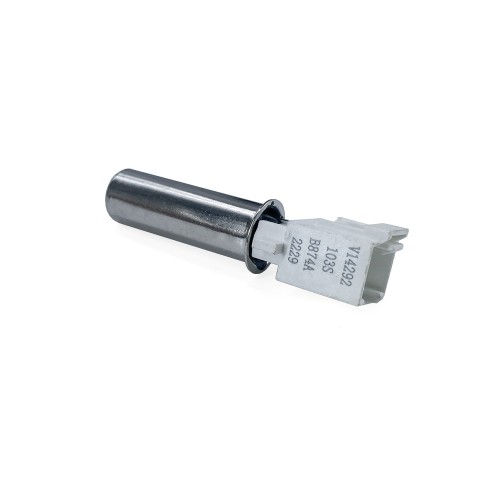

Альтернативные коды и аналоги: 0024000259A, 0024000259А, 49056439, 716R-1960, 20221, НФ-00007546, НФ-00002780, ТЕДС043, CEAAJ1E0A00, CEABACE0H00, CEABAXE0000, CASWD129C1CU, 0090840086, 31011240, V14292, 103S, B874A.

4. Признаки неисправности
Замена датчика температуры необходима при обнаружении следующих симптомов:

Стирка проходит в холодной воде — вода не нагревается, хотя режим выбран с нагревом

Стирка в слишком горячей воде — вода перегревается, бельё может быть повреждено

Появление кодов ошибок — E1, E2, E3, E4, E5, E9 и другие на дисплее

Программа стирки останавливается посередине цикла

Стиральная машина не отжимает или отжимает плохо

Нагрев воды не соответствует выбранной программе

Машина долго не набирает температуру или не выходит на заданный режим

Повышенный расход электроэнергии

Повреждение или окисление контактов датчика

При появлении любого из этих признаков рекомендуется замена датчика для восстановления корректной работы стиральной машины.

5. Полный список совместимых моделей
Датчик температуры 0024000259A совместим со следующими моделями стиральных и стирально-сушильных машин:

Haier: C33D4 474MBBW-07, C43D 485MBBW-07, C43D 485MBBR-07, C43TD H9A2BSW-07, C43TD4 H7A1BSW-07, C47D 4106MBSW-07, C47TD4 H7A2BSW-07, DM-10C1R, HD70-A2979U1, HD70-A929E, HD80-A2367U1, HD80-A2367SU1, HD90-A2357U1, HD90-A2357SU1, HD100-A2387U1, HD105-A2336, HWD70-BP14929A, HWD70-BP14929B, HWD70-BP14929S, HWD80-B14686, HWD80-B14979, HWD80-BP14929A, HWD80-BP14929S, HWD80-BP14959A, HWD80-BP14959B, HWD80-BP14979, HWD80-BP14979S, HWD80BP4357EGTUA, HWD100-B14979, HWD100-BD1499U1, HWD100-BP16929A-S, HWD120-B1558U, HWD120-BD14378, LD10-H26S, HW70-BP12758, HD90-C367U1-S.

Candy, Hoover, Otsein, Teknix, Frigor, Essentiel B: модели с аналогичным разъёмом и сопротивлением 10 кОм.

Примечание: Список составлен на основе данных о совместимости датчика температуры 0024000259A со стиральными и стирально-сушильными машинами Haier и совместимых брендов. Список может быть неполным — при совпадении артикула, разъёма и сопротивления (10 кОм) деталь с высокой вероятностью подойдёт. Для точного подбора рекомендуется сверить артикул вашего старого датчика.

6. Важно
Проверьте сопротивление перед заказом. Датчик 0024000259A имеет сопротивление 10 кОм при 25 °C. При другом сопротивлении потребуется иная деталь.

Проверьте артикул. Оригинальный код — 0024000259A. Аналоги: 49056439, 716R-1960. Убедитесь, что маркировка на вашем старом датчике совпадает.

Место установки — в баке, в ТЭНе или в модуле сушки. Уточните этот момент по вашей модели.

Длина кабеля — 1,2 м. Убедитесь, что длины хватит для подключения к плате управления.

Страна производства — Китай.

Внешний вид может меняться в зависимости от партии. Это не влияет на совместимость и работоспособность.

Список моделей может быть неполным. Если вашей модели нет в списке, сверьте артикул и сопротивление — существует высокая вероятность совместимости.

7. Рекомендации по установке
Подготовка. Отключите стиральную машину от электросети и перекройте подачу воды. Слейте остатки воды из сливного фильтра.

Демонтаж старого датчика. Найдите датчик температуры — обычно он расположен в баке, в ТЭНе или в модуле сушки (в зависимости от модели). Отсоедините разъём с проводами. Аккуратно извлеките датчик из посадочного места, стараясь не повредить уплотнительное кольцо.

Установка нового датчика. Установите новый датчик в посадочное место, убедившись, что уплотнительное кольцо на месте и обеспечивает герметичность. Подключите разъём с проводами до щелчка.

Проверка. Включите машину и запустите тестовый цикл стирки с нагревом. Убедитесь, что вода нагревается до заданной температуры, а на дисплее не появляются коды ошибок.

Окончательная сборка. Убедитесь в отсутствии протечек в месте установки датчика. Проверьте стабильность работы машины на всех режимах.
