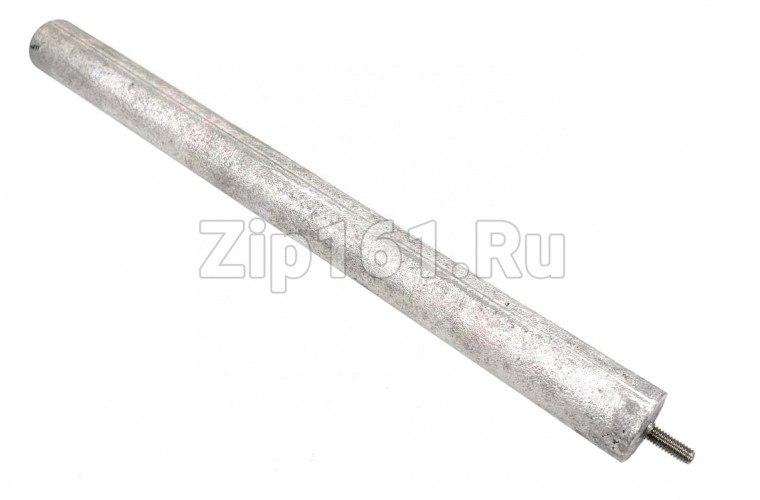

Анод магниевый М4х10 L-210мм D18

1. Краткое описание

Магниевый анод М4х10 L-210мм D18 — это расходный элемент протекторной защиты, который принимает на себя электрохимическую коррозию и продлевает срок службы внутреннего бака и нагревательного элемента вашего водонагревателя. Стержень из магниевого сплава диаметром 18 мм и длиной 210 мм закреплён на металлической шпильке с резьбой М4. Длина шпильки — 10 мм. Анод устанавливается в резьбовое отверстие на фланце ТЭНа и работает по принципу «жертвенного» элемента: он разрушается первым, защищая тем самым стенки бака от ржавчины и преждевременного выхода из строя. Это универсальная запчасть, которая подходит для большинства популярных моделей водонагревателей.

2. Назначение и применение

Магниевый анод устанавливается в накопительных электрических водонагревателях (бойлерах) и служит для защиты внутреннего бака от коррозии. Вода и постоянные перепады температуры создают агрессивную среду, в которой металлический бак и ТЭН быстро разрушаются. Магниевый анод вступает в реакцию с агрессивными элементами воды, принимая удар на себя, и разрушается вместо стенок бака. Применяется как для плановой профилактической замены, так и для восстановления защиты после длительной эксплуатации. Анод подбирается по диаметру и длине рабочей части, а также по типу резьбы шпильки. Данная модель с резьбой М4 и длиной шпильки 10 мм подходит для резьбовых отверстий на фланце ТЭНа большинства бытовых водонагревателей.

3. Основные характеристики

Параметр    Значение
Артикул    100429, WTH322UN, AM402, anod069
Альтернативные коды (взаимозаменяемость)    300429, 00037358, 210D18+10M4, 0501020, WTH5UN, KM100429, KM100429-3
Тип детали    Анод магниевый (протекторная защита)
Назначение    Для накопительных водонагревателей
Материал    Магниевый сплав
Диаметр рабочей части    18 мм
Длина рабочей части    210 мм
Резьба    M4
Длина шпильки    10 мм
Вес нетто    ~0,2 кг
Совместимые бренды    Thermex, Electrolux, Ariston, Etalon, ATT, AEG, Ballu, Garanterm, Gorenje, Haier, Hotpoint, Leran, Polaris, Redber, Regent, Timberk, Zanussi
Оригинальность    Аналог (полный заменитель оригинала)
Страна производства    Китай, Россия (в зависимости от партии)
4. Признаки неисправности

Появление неприятного запаха (например, сероводорода) от горячей воды.

Потемнение или ржавый оттенок горячей воды.

Вода нагревается значительно дольше, чем раньше.

Водонагреватель слишком часто включается и отключается.

При визуальном осмотре диаметр анода уменьшился до 15 мм и менее (начальный диаметр — 18 мм).

На поверхности анода видны глубокие раковины, трещины или он полностью разрушен.

Ток защиты анода упал ниже 0,3 мА (проверяется специальным прибором).

Анод покрыт плотным слоем накипи или известковых отложений.

5. Полный список с максимальным количеством совместимых моделей

Магниевый анод 18x210 мм с резьбой M4x10 мм является универсальным и подходит для водонагревателей большинства популярных брендов, использующих аналогичный типоразмер анода. Ниже приведён максимально полный список совместимых торговых марок.

Совместимые бренды водонагревателей:

Thermex, Electrolux, Ariston, Atlantic, Garanterm, AquaVerso, Edisson, Etalon, HEATEQ, Isea, Oasis, Polaris, Gorenje, Hotpoint, Ballu, Timberk, Redber, ATT, Regent, AEG, Leran, Zanussi, Real, De Luxe, Bosch, Siemens, Vaillant, Ferroli, Baxi, Beretta, Protherm, Navien, Daewoo, Hyundai, Mystery, Shivaki, Supra, Rolsen, Erisson, Elenberg, Scarlett, Vitek, Kitfort, Zigmund & Shtain, Kuppersberg, Simfer, Maunfeld, Weissgauff, Lex, DEXP, Techno, Akai, Comfee, Midea, Haier, Hisense, TCL, Candy, Hoover, Hansa, Amica, Kernau, Beko, Arcelik, Blomberg, Grundig, Sharp, Panasonic, Hitachi, Toshiba, Mitsubishi Electric, Fujitsu, General Electric, Maytag, Amana, KitchenAid, Jenn-Air, Magic Chef, Admiral, Roper, Estate, Inglis, Kirkland, Crosley, Danby, Frigidaire, White-Westinghouse, Gibson, Kelvinator, Tappan, Westinghouse.

Примечание: Список совместимых моделей может быть значительно шире. Для точного подбора рекомендуется сверить размеры штатного анода (диаметр, длину, тип резьбы) с параметрами данной детали.

6. Важно

Перед заказом обязательно проверьте посадочные размеры и тип резьбы: диаметр рабочей части — 18 мм, длина — 210 мм, резьба — M4, длина шпильки — 10 мм. Если на вашем старом аноде указан один из альтернативных кодов (300429, 00037358, 210D18+10M4, 0501020, WTH5UN, KM100429) — это тот же самый товар.

Обратите внимание: несмотря на универсальность, в некоторых моделях водонагревателей могут использоваться аноды другой длины (120 мм, 200 мм, 250 мм) или с другой резьбой (M5, M6). Перед заменой рекомендуется измерить штатный анод. Магниевый анод является расходным элементом и подлежит регулярной замене — в среднем каждые 6–12 месяцев в зависимости от жёсткости воды и интенсивности использования бойлера. Убедитесь, что новый анод не имеет следов деформации, повреждений резьбы и коррозии. Поверхность магниевого анода не должна контактировать с маслом или смазкой.

7. Рекомендации по установке

Отключите водонагреватель от электросети и перекройте подачу воды.

Слейте воду из бака через сливной кран или патрубок.

Снимите защитную крышку и отсоедините электрические провода от ТЭНа.

Открутите крепёжные гайки или винты, удерживающие фланец ТЭНа.

Извлеките ТЭН из бака вместе с анодом (анод обычно вкручен в фланец ТЭНа или в отдельное отверстие).

Очистите посадочное место от накипи, загрязнений и остатков старой прокладки.

Вкрутите новый анод 18x210 M4x10 в соответствующее отверстие на фланце ТЭНа, обеспечив плотное соединение без перекосов.

Установите новую уплотнительную прокладку на фланец.

Вставьте ТЭН с новым анодом в бак, совместив крепёжные отверстия.

Равномерно затяните крепёж, но не перетягивайте — это может повредить прокладку.

Подключите электрические провода и клеммы терморегулятора в соответствии со схемой.

Заполните бак водой и убедитесь в отсутствии протечек.

Включите водонагреватель и проверьте его работу: вода должна нагреваться, а анод не должен издавать посторонних звуков.
