Втулка шнека для мясорубки Bosch, 418076, 020470

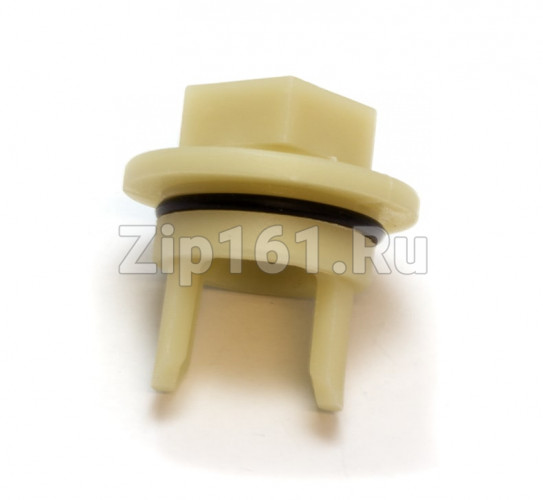

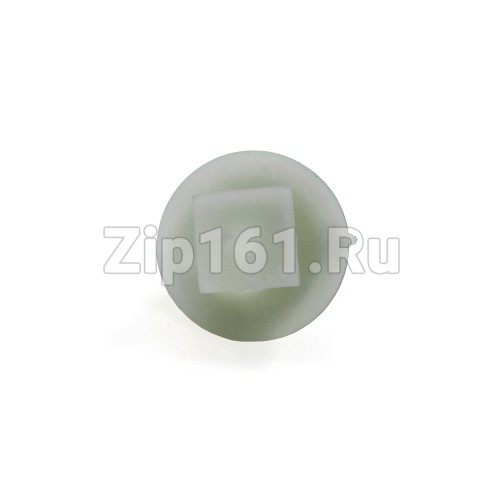

Втулка шнека (предохранительная муфта) для мясорубки Bosch / Siemens 418076, 020470 — пластиковая соединительная деталь, которая устанавливается на квадратный хвостовик шнека и передаёт крутящий момент от двигателя к режущему узлу. Выполняет роль защитного элемента: при заклинивании шнека (кости, хрящи, твёрдые предметы) втулка разрушается первой, предотвращая поломку двигателя и шестерён редуктора.

Оригинальные коды: 00418076, 00020470. Коды замен и аналоги: 418076, 020470, 9999990029, 00418075, MGR004UN, BS002, N495, MM0331W, Bo020470, MGR900UN, 028106, 17000722, A418076, 418076un, 418076so, z99.02-B1.

Назначение и применение
Втулка устанавливается на задний конец шнека (со стороны привода) и зацепляется предохранительными пальцами с приводной шестернёй. Функции:

передача вращения от двигателя к шнеку;
предохранительная защита — при критической нагрузке втулка ломается вместо двигателя или редуктора;
центрирование шнека относительно приводного вала;
герметизация — втулка поставляется в сборе с уплотнителем (сальником), предотвращающим попадание продукта в редуктор.
Применяется в электромясорубках Bosch серий MFW, MF, а также в кухонных комбайнах Bosch / Siemens серий MUM4.. и MUM5.. с насадкой-мясорубкой MUZ4FW1, MUZ5FW1 и аналогичными.

Основные характеристики
Параметр    Значение
Оригинальный код    00418076 / 00020470
Коды замен    418076, 020470, 9999990029, 00418075, MGR004UN, BS002, N495, MM0331W, 028106
Бренд техники    Bosch, Siemens
Материал    Пластик (нейлон)
Цвет    Бежевый / белый
Наружный диаметр    33–35 мм (по разным источникам)
Диаметр корпуса под уплотнитель    24–25 мм
Посадка «квадрат»    16 × 16 мм
Толщина квадрата    8 мм
Высота общая    34–35 мм
Предохранительные пальцы    2 шт
Уплотнитель (сальник)    в комплекте
Вес    ~9–30 г (зависит от партии и комплектации)
Исполнение    Без отверстия под винт (основной вариант); встречается также вариант с отверстием — тот же артикул
Комплектация    1 шт (в некоторых магазинах — комплекты по 2, 3 или 5 шт)
Признаки неисправности
Шнек не вращается при работающем двигателе — втулка сломана, вращение не передаётся.
Гул или жужжание мотора без прокручивания шнека — характерный симптом разрушенной втулки.
Хруст или треск в зоне соединения шнека с приводом — треснувшая или раскрошившаяся втулка.
Шнек вращается рывками, с проскальзыванием — износ или частичное повреждение предохранительных пальцев.
Видимые повреждения при разборке: трещины, сколы, деформация посадочного квадрата.
Подтекание сока/фарша в зону привода — износ или повреждение уплотнителя (сальника) на втулке.
Полный список совместимых моделей
Электромясорубки Bosch (серия MFW / MF):

MF15500TR/05
MF15500TR/06
MFW1501/01, MFW1501/02, MFW1501/03, MFW1501/04, MFW1501/05, MFW1501/06, MFW1501/07, MFW1501/08
MFW1501COE/05, MFW1501COE/06
MFW1507/03, MFW1507/04, MFW1507/05
MFW1511/03, MFW1511/04, MFW1511/05
MFW1545/01, MFW1545/02, MFW1545/03, MFW1545/04, MFW1545/05, MFW1545/06, MFW1545/07
MFW1550/01, MFW1550/02, MFW1550/03, MFW1550/04, MFW1550/05, MFW1550/06, MFW1550/07
MFW1550COE/03, MFW1550COE/04
MFW1550ME/02, MFW1550ME/03, MFW1550ME/04
Кухонные комбайны Bosch / Siemens (серия MUM4..):

MUM4406/02, MUM4406/03, MUM4406/04, MUM4406/05, MUM4406/07, MUM4406/08
MUM4450/00, MUM4450/01, MUM4450/02
MUM4450EU/01, MUM4450EU/02, MUM4450EU/03
MUM4485/05
MUM4486/01, MUM4486/02, MUM4486/03
MUM44R2A/08
MUM4585SU/01, MUM4585SU/03, MUM4585SU/04
MUM4630/03
MUM4655/01, MUM4655/02, MUM4655/03
MUM4655EU/01, MUM4655EU/02, MUM4655EU/03, MUM4655EU/04, MUM4655EU/05, MUM4655EU/07, MUM4655EU/08
MUM4655GB/01, MUM4655GB/02, MUM4655GB/03
MUM4655IL/01, MUM4655IL/02, MUM4655IL/03
MUM4656COE/03
MUM4657/03, MUM4657/04, MUM4657/05, MUM4657/07, MUM4657/08
MUM4675EU/01, MUM4675EU/02, MUM4675EU/03, MUM4675EU/04, MUM4675EU/05
MUM46CR2/03, MUM46CR2/04, MUM46CR2/05
MUM4756EU/02, MUM4756EU/03, MUM4756EU/04, MUM4756EU/05, MUM4756EU/06, MUM4756EU/07
MUM4757COE/05
MUM4780/05, MUM4780/06, MUM4780/07
MUM48140DE/05, MUM48140DE/07, MUM48140DE/08
MUM4855/05, MUM4855/07, MUM4855/08
MUM4856/08
MUM4856EU/05, MUM4856EU/07, MUM4856EU/08
MUM4875EU/05, MUM4875EU/07, MUM4875EU/08
MUM4880/05, MUM4880/07, MUM4880/08
MUM48A06/07, MUM48A06/08
MUM48CR2/05
MUM48W11/07, MUM48W11/08
Кухонные комбайны Bosch / Siemens (серия MUM5..):

MUM50112/03, MUM50112/04, MUM50112/06
MUM50131/06
MUM52131/02, MUM52131/03
MUM54240
MUM54251
MUM56340
MUM56S40
MUM57860
MUM58225, MUM58244, MUM58250
MUM58252RU
MUM59363
MUM59M54, MUM59M55
Насадки-мясорубки Bosch:

MUZ4FW1
MUZ4FW101
MUZ4FW4/00
MUZ5FW1
MUZ5BS1
Прочие модели Siemens и Bosch:

0710014642/00
0712012011/00, 0712012013/00, 0712012016/00
KSV4401NE/06
MK445046/00, MK445046/02
Список не полный. Производитель и продавцы прямо указывают, что перечень может быть расширен. Если вашей модели нет в списке, сверьте размеры старой втулки с указанными характеристиками — ключевые параметры: квадрат 16 × 16 мм, наружный диаметр ~33–35 мм, высота ~35 мм, 2 предохранительных пальца.

Важно
Втулка — расходный материал по конструкции. Она намеренно сделана из пластика с заданной прочностью, чтобы ломаться при перегрузке и спасать двигатель. Регулярная поломка — не дефект детали, а признак того, что защита работает. Если втулка ломается слишком часто, проверьте, не попадают ли кости или твёрдые включения, и не работаете ли вы с недостаточно размороженным мясом.
Два варианта исполнения. В продаже встречается втулка с центральным отверстием под фиксирующий винт и без отверстия. Код 418076 / 020470 может относиться к обоим вариантам в зависимости от продавца. Уточняйте у продавца, какой именно вариант он предлагает, и сверьте с конструкцией вашей старой втулки.
Не путайте с втулкой для Bosch серий MFW22010–MFW3850. Для этих моделей используется другая втулка (код 420306564070 / MM03W32) — она имеет 12 зубьев и квадрат 14,5 × 14,5 мм. Детали не взаимозаменяемы.
Уплотнитель (сальник) может быть в комплекте или отдельно. Некоторые продавцы поставляют втулку с уплотнителем, другие — без. При заказе уточняйте комплектацию. Изношенный сальник также нужно менять, иначе продукт будет проникать в редуктор.
Качество аналогов varies. По отзывам пользователей, аналоги могут отличаться по плотности пластика — некоторые ломаются быстрее оригинала. Светлый оттенок пластика иногда указывает на меньшую прочность.
Резьба винта (если есть). Если на вашей втулке есть отверстие под фиксирующий винт, убедитесь, что купленная деталь также имеет отверстие. В противном случае винт не сможет зафиксировать втулку на шнеке.
Рекомендации по установке
Отключите мясорубку (или кухонный комбайн) от сети перед началом работ.
Снимите насадку-мясорубку с корпуса комбайна (если это кухонный процессор) — нажмите на фиксатор и поверните против часовой стрелки.
Открутите фиксирующую гайку на передней части мясорубки, снимите нож и решётку.
Извлеките шнек из корпуса, потянув на себя.
Снимите старую втулку с квадратного хвостовика шнека. Если втулка разрушена и застряла, аккуратно удалите остатки пинцетом или плоскогубцами, не повредив посадочный квадрат.
Очистите хвостовик шнека от остатков пластика, жира и продукта. Проверьте грани квадрата — если они сточены, новая втулка будет проскальзывать.
Осмотрите уплотнитель (сальник) — если он изношен или повреждён, замените его. Новая втулка часто поставляется с уплотнителем в комплекте.
Установите новую втулку на квадратный хвостовик шнека до плотной посадки. Предохранительные пальцы должны быть направлены в сторону привода (редуктора). Если втулка имеет отверстие под винт — зафиксируйте её винтом.
Вставьте шнек с втулкой в корпус мясорубки, убедитесь, что пальцы втулки вошли в зацепление с приводной шестернёй.
Соберите режущий узел: установите нож, решётку и зафиксируйте гайкой.
Выполните пробный запуск без загрузки продукта — шнек должен вращаться плавно, без посторонних звуков и вибраций.
Рекомендуется покупать втулку с запасом (комплекты по 5 шт) — деталь расходная, и наличие запасных избавит от простоя при следующей поломке.
