Угловой переходник термоблока для кофемашин DeLonghi 5313218931

5313218931 — Угловой переходник термоблока для кофемашин DeLonghi
1. Краткое описание

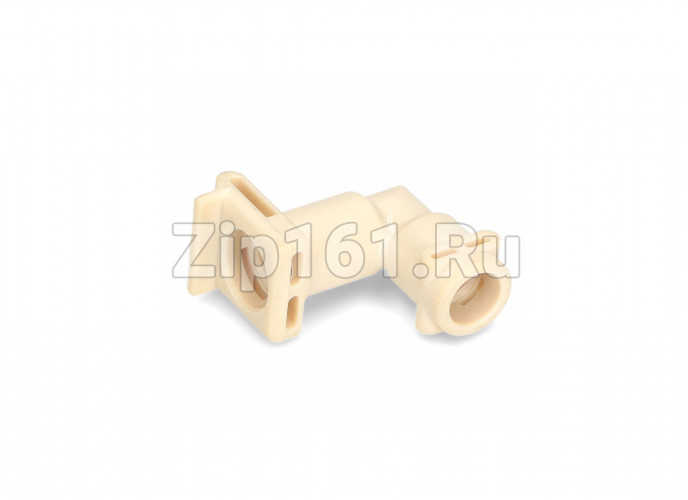

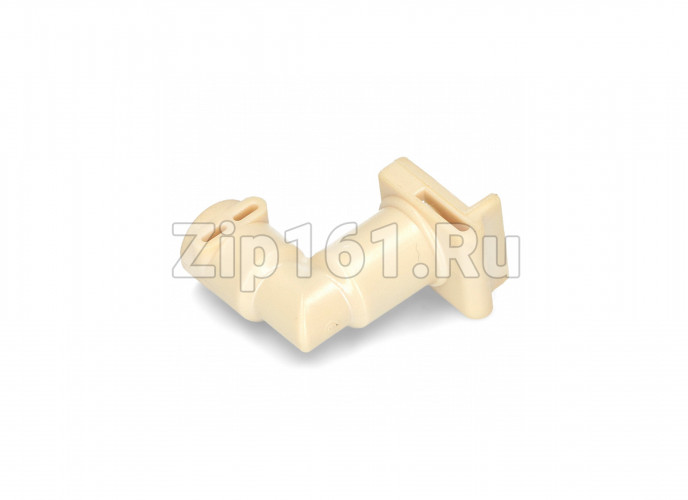

5313218931 — оригинальный угловой (Г‑образный, 90°) переходник термоблока для кофемашин и кофеварок DeLonghi серий ECAM, EN, ESAM, ETAM, EC. Служит для соединения термоблока с трубками водяного контура под прямым углом, обеспечивая компактную прокладку гидросистемы в ограниченном пространстве. Изготовлен из термостойкого пластика бежевого/молочного цвета. Дополнительно при установке могут потребоваться уплотнительные кольца (арт. 5313228791) и скоба фиксации (арт. 6113210021).

2. Назначение и применение
Переходник устанавливается непосредственно на выход/вход термоблока и направляет поток воды под углом 90° к следующим узлам гидросистемы — поршню, трубкам подачи воды, заварочному узлу. Обеспечивает герметичное соединение и стабильное давление при приготовлении кофе. Работает в контуре горячего водоснабжения кофемашины: участвует в каждом цикле приготовления эспрессо, американо, подачи горячей воды. Не относится к паровому или молочному контуру.

3. Основные характеристики
Параметр    Значение
Производитель    DeLonghi (оригинал)
Артикул    5313218931
Тип детали    Угловой переходник (соединитель) термоблока, 90°
Материал    термостойкий пластик
Цвет    бежевый / молочный
Длина    33 мм
Ширина    31 мм
Высота    16,5 мм
Внутренний диаметр малого отверстия    8,2 мм
Внутренний диаметр большого отверстия    11 мм
Рабочее давление    до 19 бар
Температурный диапазон    до +120 °C
Страна производства    Италия
Комплектация    переходник (без уплотнителей, без скобы)
4. Признаки неисправности
Протечки в зоне термоблока — появление капель или подтёков воды рядом с переходником, усиливается при приготовлении напитка.
Снижение давления — машина долго набирает давление, не достигает нужных параметров, возможны ошибки на дисплее.
Подача воды рывками или неравномерно — негерметичность соединения, подсос воздуха через трещину в переходнике.
Видимые трещины, сколы, деформация — механическое повреждение, перегрев, старение пластика, последствия замерзания воды в контуре.
Посторонний запах пластика при нагреве — перегрев переходника из‑за нарушения прилегания или потери уплотнителя.
Шипение или свист в зоне термоблока — утечка воды/пара под давлением через микротрещину или изношенное уплотнение.
Кофемашина не готовит напиток — полная потеря герметичности, вода уходит мимо контура.
5. Полный список совместимых моделей
Серия EC680 / EC685 / EC695 / EC785 / EC795 / EC885 (Dedica и аналоги)
EC680.BK, EC680.M, EC680.R, EC680.R 127V, EC680.R 220V, EC680BM, EC680BMC, EC685.BK, EC685.M, EC685.R, EC685.W, EC685BK, EC685M, EC685R, EC685W, EC695.BK, EC695.M, EC695.R, EC695.W, EC785.AZ, EC785.BG, EC785.GY, EC785.PK, EC795.BG, EC795.GY, EC885.M, EC885M, ECKG6821.M

Серия ECAM 21xxx (Magnifica / Magnifica S)
ECAM21.114 B S, ECAM21.116.B Magnifica S, ECAM21.116.SB Magnifica S, ECAM21.117.B Magnifica, ECAM21.117.SB Magnifica S

Серия ECAM 22xxx (Cappuccino System / Magnifica)
ECAM22.110.B Cappuccino System, ECAM22.110.SB Cappuccino System, ECAM22.114 Magnifica, ECAM22.360.B, ECAM22.360.S, ECAM22.366.B Magnifica Cappuccino S, ECAM22.366.S Magnifica Cappuccino S

Серия ECAM 23xxx
ECAM23.210.B, ECAM23.210.W, ECAM23.420.SB, ECAM23.420.SR, ECAM23.420.ST, ECAM23.420.SW, ECAM23.450.B Cappuccino, ECAM23.450.B EX:3 Cappuccino, ECAM23.450.S Cappuccino, ECAM23.450.S EX:3 Cappuccino, ECAM23.466.B Cappuccino, ECAM23.466.S Cappuccino

Серия ECAM 24xxx
ECAM24.210.SB silber, ECAM24.450.S Cappuccino, ECAM24.467.S Cappuccino

Серия ECAM 25xxx
ECAM25.120.B Cappuccino, ECAM25.457.B Cappuccino, ECAM25.457.S Cappuccino

Серия ECAM 26xxx (PrimaDonna S De Luxe)
ECAM26.455.BLB PrimaDonna S De Luxe, ECAM26.455.C PrimaDonna S De Luxe, ECAM26.455.GYB PrimaDonna S De Luxe, ECAM26.455.M PrimaDonna S, ECAM26.455.MB PrimaDonna S De Luxe, ECAM26.455.WB PrimaDonna S De Luxe

Серия ECAM 28xxx (PrimaDonna S)
ECAM28.465.AZ PrimaDonna S Vintage

Серия ECAM 44xxx / 45xxx (Eletta)
ECAM44.660.B Eletta Cappuccino, ECAM45.326.S Eletta Plus, ECAM45.366.B Eletta Cappuccino, ECAM45.366.W Eletta Cappuccino

Серия EN (Nespresso Lattissima)
EN520.B Nespresso Lattissima, EN520.BL Nespresso Lattissima, EN520.DB Nespresso Lattissima, EN520.W Nespresso Lattissima, EN690.T Nespresso Lattissima, EN750.MB Nespresso Lattissima Pro

Серия ESAM 02xxx
ESAM02.110.SB Magnifica

Серия ESAM 03xxx
ESAM03.105.S, ESAM03.110, ESAM03.110 EX:1, ESAM03.110.B, ESAM03.110.S, ESAM03.110.S EX:1 Esperienza, ESAM03.110.W, ESAM03.120.S, ESAM03.120.S EX:1 Magnifica, ESAM03.126.S

Серия ESAM 04xxx
ESAM04.110.B Magnifica, ESAM04.110.S Magnifica, ESAM04.120.S Magnifica, ESAM04.320.S Magnifica, ESAM04.350.S Magnifica

Серия ESAM 2200
ESAM2200.S, ESAM2200.S EX:1 Magnifica, ESAM2200.W

Серия ESAM 2600 / 2800 / 2900
ESAM2600, ESAM2600 EX:1 Caffe Corso, ESAM2800, ESAM2800.S, ESAM2800.S EX:1 Magnifica, ESAM2800.SB, ESAM2800.SB EX:1 Caffe Corso, ESAM2803.SB, ESAM2900, ESAM2900 Caffe Cortina

Серия ESAM 3000 / 3200 / 3240 / 3550 / 3600
ESAM3000.B, ESAM3000.B EX:1 Magnifica, ESAM3200.G, ESAM3200.G EX:1 Magnifica, ESAM3200.GD, ESAM3200.GD EX:1, ESAM3200.S, ESAM3200.S EX:1 Magnifica, ESAM3200.V, ESAM3200.V EX:1 Magnifica, ESAM3240.O, ESAM3240.O EX:1 Magnifica, ESAM3550.B Pronto Cappuccino, ESAM3600

Серия ESAM 4000 / 4008 / 4200
ESAM4000.B, ESAM4000.B EX:1 Magnifica, ESAM4000.S EX:1 Magnifica, ESAM4008.B, ESAM4008.S, ESAM4200.S, ESAM4200.S EX:1 Magnifica

Серия ESAM 5400 / 5450 / 5500 / 5600 (Perfecta)
ESAM5400, ESAM5400 EX:1 Perfecta, ESAM5400.BW EX:1, ESAM5400.GD, ESAM5400.GD EX:1, ESAM5400.GR, ESAM5400.R, ESAM5400.R EX:1, ESAM5400.S, ESAM5400.S EX:1, ESAM5450, ESAM5450 EX:1 Perfecta, ESAM5500.B Perfecta Cappuccino, ESAM5500.L Perfecta, ESAM5500.S, ESAM5600 EX:1

Серия ESAM 6600 / 6700 (PrimaDonna Avant)
ESAM6600 EX:3 PrimaDonna, ESAM6700, ESAM6700 EX:1 PrimaDonna Avant, ESAM6700 EX:2 PrimaDonna Avant, ESAM6700 EX:3 PrimaDonna Avant

Серия ETAM (Autentica / PrimaDonna XS)
ETAM29.510.B Autentica, ETAM29.510.SB Autentica, ETAM29.620.SB Autentica Cappuccino, ETAM29.660.S Autentica Cappuccino, ETAM29.660.SB Autentica Cappuccino, ETAM36.365.MB PrimaDonna XS

Прочие
P260R

6. Важно
Список совместимых моделей может быть неполным. Переходник применяется в кофемашинах DeLonghi серий ECAM, EN, ESAM, ETAM и EC с соответствующим типом термоблока. Ключевой критерий — совпадение посадочных размеров (малое отверстие 8,2 мм, большое 11 мм) и формы углового соединения.
Уплотнители не входят в комплект. При замене переходника обязательно установите новые уплотнительные кольца (арт. 5313228791) — старые при демонтаже обычно повреждаются.
Скоба фиксации (арт. 6113210021) может дополнительно потребоваться для фиксации переходника на термоблоке — проверьте её наличие и состояние при установке.
Не используйте агрессивные чистящие средства для очистки переходника — пластик может потемнеть, стать хрупким или треснуть.
Переходник не подлежит ремонту — при трещине, сколе или деформации требуется только замена.
Причиной протечки может быть не только переходник, но и изношенные уплотнители, трещины на трубках или повреждение посадочного места на термоблоке — проведите полную диагностику узла перед заменой.
7. Рекомендации по установке
Отключите кофемашину от электросети и дайте ей полностью остыть — в гидросистеме сохраняется давление и высокая температура.
Слейте воду из бака и при необходимости выполните короткий пролив без приготовления напитка для сброса остаточного давления.
Обеспечьте доступ к термоблоку — снимите боковые/задние панели согласно сервисной инструкции вашей модели.
Снимите скобу фиксации (арт. 6113210021), если она установлена на переходнике.
Аккуратно отсоедините трубки от старого переходника: не тяните за трубку с силой, а плавно стягивайте, слегка проворачивая. Если трубка прикипела, нанесите каплю пищевой силиконовой смазки в зазор и подождите 5–10 минут.
Извлеките старый переходник с посадочного места термоблока. Если он прикипел, не используйте рычаг — слегка прогрейте зону феном (до +50…+60 °C) и снимите без повреждений.
Очистите посадочное место на термоблоке от накипи и остатков старого уплотнителя мягкой щёткой или салфеткой. Не применяйте абразивы и металлические предметы.
Установите новые уплотнительные кольца (арт. 5313228791) на посадочные штуцеры переходника — без них герметичность не будет обеспечена.
Вставьте новый переходник 5313218931 на посадочное место термоблока до плотной посадки. Убедитесь, что он сел ровно, без перекосов.
Наденьте трубки на оба конца переходника до упора. Убедитесь в плотной посадке без люфта.
Установите скобу фиксации (если предусмотрена конструкцией) для надёжного крепления переходника.
Проверьте герметичность: включите кофемашину, запустите пролив воды (без помола зерна) и визуально убедитесь, что в зоне переходника нет капель и протечек.
При появлении протечек снимите узел и переустановите, проверив правильность посадки уплотнителей и целостность трубок.
Соберите корпус в обратной последовательности и приготовьте тестовый напиток — подача воды должна быть ровной, без рывков и перепадов давления.
