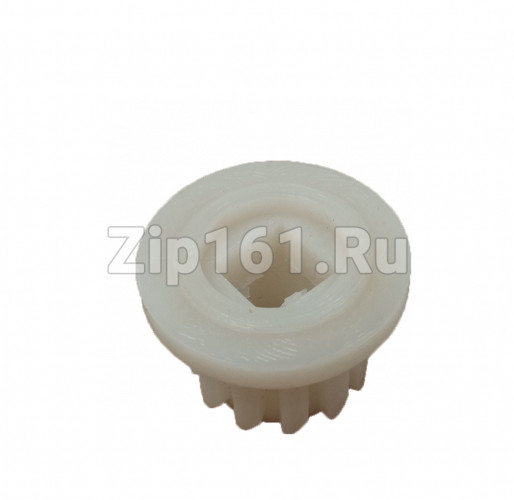

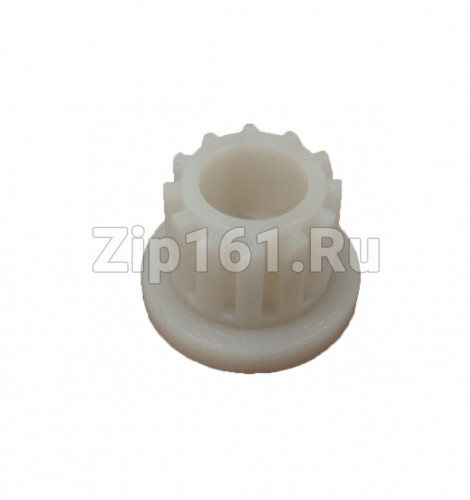

Втулка шнека Cameron Vitek Redmond Scarlet 9999990062 D-33/23.5 H-25mm 10x10

Предохранительная муфта (втулка) шнека для электрических мясорубок широкого модельного ряда брендов Cameron, Vitek, Redmond, Scarlett, Bork, Sinbo, Kambrook, Novex, Bimatek, Gemlux и Trony. Оригинальный артикул — 9999990062. Деталь выполнена из белого термостойкого пластика, устанавливается между шнеком и редуктором мясорубки и выполняет роль защитного предохранителя механического привода.

Назначение и применение
Втулка передаёт вращение от шестерён редуктора к шнеку мясорубки. При заклинивании шнека — попадании кости, хряща или инородного предмета в рабочий узел — муфта разрушается при достижении критической нагрузки, снимая напряжение с редуктора и защищая электродвигатель от перегрева. Разрушение втулки — штатная защитная функция, а не дефект детали.

Также деталь выполняет опорно-уплотняющую роль: центрирует шнек внутри корпуса, снижает трение металлических поверхностей и предотвращает попадание продуктов в зазор между шнеком и корпусом.

Основные характеристики
Параметр    Значение
Внешний диаметр юбки    33 мм
Диаметр по зубьям    23–23,5 мм
Внутренний диаметр    14–14,5 мм
Общая высота    25 мм
Высота до юбочки    19,5 мм
Посадочное отверстие    квадрат 10×10 мм
Толщина кольца (юбки)    4–6 мм
Количество зубьев    12 шт.
Материал    термостойкий пластик
Цвет    белый
Оригинальный артикул    9999990062
Взаимозаменяемые коды    CAM004, MM0305W, BSB005, 40.05-VIT, 40.03-VIT, 010C, DA34-10108K, 99999900620, B006, VS032, RD008, MM0326W, M401AA-27, 00604477, VT001, ВТУТ002, MGR000BK.R
Признаки неисправности
Двигатель работает, но шнек не вращается — втулка разрушена и не передаёт усилие.
Шнек прокручивается рукой свободно, без сопротивления, при выключенном двигателе.
При работе слышен нетипичный треск или хруст в зоне редуктора.
Обрывки пластика внутри корпуса редуктора — остатки разрушенной втулки.
Мясорубка работала под нагрузкой и внезапно перестала прокручивать продукт, хотя мотор продолжает гудеть.
Увеличенный люфт шнека, перекос, протечки через зазор между шнеком и корпусом.
Полный список совместимых моделей
Cameron:

MG-1500
AMG402
Trony:

T-MG 1200
Vitek:

VT-1617
VT-1671, VT-1671W
VT-1672
VT-1673, VT-1673W
VT-1674
VT-1675
VT-1676
VT-1677
VT-1678
VT-3603
VT1-676
Scarlett:

SL-1549
SC-MG45S41
SC-MG45M03
SL-MG46M01
SL-MG46M60
Redmond:

RMG-1203
RMG-1203-8
RMG-1205-8
RMG-1208
RMG-1233
Bork:

B006
Sinbo (модели с квадратным хвостовиком шнека 10×10 мм)

Kambrook (модели с квадратным хвостовиком шнека 10×10 мм)

Novex (модели с квадратным хвостовиком шнека 10×10 мм)

Bimatek (модели с квадратным хвостовиком шнека 10×10 мм)

Gemlux (модели с квадратным хвостовиком шнека 10×10 мм)

Важно
Тип посадочного отверстия — ключевой параметр. Данная втулка имеет квадратное отверстие 10×10 мм. Некоторые модели Vitek (особенно калининградской сборки) могут иметь шестигранный хвостовик шнека 8 мм — для них нужна другая втулка. Перед заказом извлеките старую втулку и проверьте тип посадочного отверстия.
Существует две модификации этой втулки: с кольцом (юбкой) и без кольца. Версия без кольца ставится в случае, если у вас уже есть отдельное опорное кольцо на шнеке. Версия с кольцом — если кольцо было утеряно или повреждено. Убедитесь, какая модификация вам нужна.
Размеры могут незначительно отличаться у разных производителей аналогов — внешний диаметр от 23 до 33 мм, высота от 23 до 25 мм, квадрат 10–10,5 мм. Перед заказом сравните с оригинальной деталью.
Redmond RMG-1203-8 и RMG-1205-8 могут поставляться с втулками старого и нового образца — рекомендуется сравнивать по внешнему виду и размерам.
Рекомендуется приобретать втулку запасом — деталь расходная и может потребовать замены после каждого случая заклинивания шнека.
Если втулка часто ломается, проверьте состояние ножа и решётки — тупые ножи создают избыточную нагрузку и приводят к преждевременному разрушению муфты.
Рекомендации по установке
Отключите мясорубку от электросети.
Снимите переднюю часть корпуса: отверните зажимную гайку, извлеките шнек, нож и решётку.
Извлеките старую (разрушенную или изношенную) втулку с хвостовика шнека. Очистите посадочное место от остатков пластика, продуктов и старой смазки.
Осмотрите шестерню редуктора на предмет износа или повреждений зубьев. При сильном износе шестерню также нужно заменить.
Установите новую втулку на хвостовик шнека квадратным отверстием, зубчатой частью — к редуктору. Убедитесь, что втулка села плотно и без перекоса.
Установите шнек с втулкой на место, следя за тем, чтобы зубья втулки вошли в зацепление с шестернёй редуктора.
Соберите переднюю часть корпуса, закрепите зажимной гайкой.
Проверьте работоспособность: прокрутите мясорубку на холостом ходу 10–15 секунд, затем — с небольшим количеством продукта. Если шнек вращается равномерно и мясо прокручивается без рывков — замена выполнена правильно.
