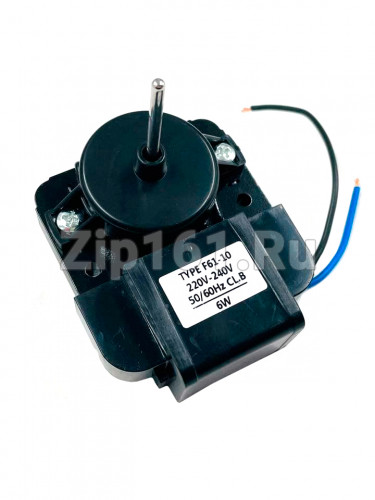

Вентилятор с крыльчаткой Стинол Indesit Whirpool 481936170011 SKL

Вентилятор с крыльчаткой Стинол Indesit Whirpool 481936170011 SKL

1. Краткое описание
Верните своему холодильнику мощный обдув и стабильный холод — замените изношенный вентилятор системы No Frost!

Оригинальный двигатель вентилятора с крыльчаткой 481936170011 (SKL, аналог YJF607A-5C, MTF720RF) — это ключевой компонент системы No Frost, который обеспечивает принудительную циркуляцию холодного воздуха между испарителем и камерами холодильника. Если вентилятор перестал вращаться, работает с перебоями, издаёт посторонние звуки или холодильник начал плохо морозить — проблема решается заменой этого двигателя.

Мощность 7–8 Вт, напряжение 220–240 В, диаметр вала 3,2 мм, длина вала 37 мм, диаметр крыльчатки 100 мм. Поставляется в сборе с крыльчаткой. Полная совместимость с холодильниками Stinol, Indesit, Whirlpool, Ariston, Hotpoint-Ariston и Beko.

Производитель: SKL. Страна производства: Китай.

2. Назначение и применение
Двигатель вентилятора устанавливается в корпусе холодильника за задней панелью и выполняет одну ключевую функцию — принудительную циркуляцию воздуха через испаритель системы No Frost.

Применение:

Циркуляция холодного воздуха — обеспечивает равномерное распределение холода по всему объёму холодильной и морозильной камер

Предотвращение образования льда — постоянный обдув испарителя препятствует нарастанию «шубы»

Поддержание стабильной температуры — равномерный воздухообмен исключает образование «тёплых зон»

Работа в паре с датчиками — вентилятор включается по сигналу блока управления в зависимости от режима работы холодильника

Двигатель изготовлен из высококачественных материалов и рассчитан на длительную непрерывную работу.

3. Основные характеристики
Параметр    Значение
Тип детали    Двигатель вентилятора (мотор обдува испарителя) с крыльчаткой
Производитель    SKL
Оригинальный код    481936170011
Альтернативные коды    C00851102, 92129063, 9607FR, 851102, MTF720RF, YJF607A-5C, 222FR32, 20648002, FP877730A, X4017, SKL, 9607 FR
Мощность    7–8 Вт
Рабочее напряжение    220–240 В, 50 Гц
Рабочий ток    0,065 А
Диаметр вала (штока)    3,2 мм
Длина вала (штока)    37 мм
Диаметр крыльчатки    100 мм
Толщина пластин    7 мм
Общая длина по оси вала    96 мм
Максимальная ширина    62 мм
Расстояние между отверстиями крепления    48 мм
Количество контактов    2
Комплектация    В сборе с крыльчаткой
Страна производства    Китай
4. Признаки неисправности
Замена двигателя вентилятора требуется при следующих симптомах:

Вентилятор не вращается — при работе холодильника не слышно шума обдува (основной признак)

Холодильник плохо морозит — холодный воздух не циркулирует, температура в камерах повышается

Наледь на испарителе — система No Frost не справляется, на испарителе нарастает лёд

Компрессор работает без остановки — пытается набрать температуру, но не может

Посторонние звуки — гул, скрежет, треск или визг при работе вентилятора

Вентилятор вращается с перебоями — останавливается, затем снова запускается

Запах гари — признак перегрева обмоток двигателя

Повышенный расход электроэнергии — холодильник работает с перегрузкой

Основные причины выхода из строя: естественный износ подшипников, перегрев из-за длительной работы, скачки напряжения в сети, попадание влаги, обрыв обмотки.

Важно: при обнаружении признаков неисправности двигателя немедленно прекратите эксплуатацию холодильника. Дальнейшая работа может привести к перегреву и выходу из строя компрессора.

5. Полный список совместимых моделей
Данный вентилятор является оригинальной запчастью для холодильников Stinol, Indesit, Whirlpool, Ariston, Hotpoint-Ariston и Beko. Подбор осуществляется по артикулу и модели холодильника.

Stinol (Стинол) — подтверждённые модели:
101Q, 102ER, 102Q, 103Q, 104ER, 104Q, 104QLZ, 106ER, 106Q, 106QLZ, 107ER, 107ERLZ, 107L, 110ER, 110Q, 110QLZ, 117ER, 117ERLZ, 124ER, RF NF 305, RF NF 345, RFCNF340LZ, RFNF305LZ

Indesit (Индезит) — подтверждённые модели:
B16NF, B18NF, BH18NF, C132NFG, C138NFG, C236NFG, R36NFG, SFR167NF

Ariston / Hotpoint-Ariston (Аристон / Хотпоинт-Аристон) — подтверждённые модели:
MB1167NF, MB1167NFLZ, MB2185NF, RMUP167XNF, RMT1185NF

Whirlpool (Вирпул) — подтверждённые модели:
Все модели Whirlpool с системой No Frost, использующие двигатель 481936170011

Beko (Беко) — подтверждённые модели:
Модели Beko, Arcelik, Altus с системой No Frost

Дополнительные бренды (при совпадении параметров):
Candy, Ignis, Liebherr, Maytag, Bauknecht, Electrolux, Westinghouse, Samsung, Daewoo

Важно: Список совместимых моделей может быть неполным. Если ваша модель не указана, проверьте артикул (481936170011) и посадочное место на вашей старой детали.

6. Важно
Перед заменой обязательно отключите холодильник от электрической сети.

Уточните параметры перед заказом. Мощность — 7–8 Вт, напряжение — 220–240 В, диаметр вала — 3,2 мм, длина вала — 37 мм. Убедитесь, что эти параметры совпадают с вашей старой деталью.

Проверьте комплектацию. Данный вентилятор поставляется в сборе с крыльчаткой. Уточните комплектацию при заказе.

Проверьте тип разъёма. Двигатель имеет 2 контакта подключения. Убедитесь, что разъём подходит к вашей проводке.

Не эксплуатируйте холодильник с неисправным вентилятором. Это приводит к нарастанию льда, повышению температуры и перегрузке компрессора.

При установке обеспечьте плотное прилегание клемм. Неплотное соединение может привести к искрению и преждевременному выходу двигателя из строя.

В комплект входит двигатель с крыльчаткой. Крепёжные элементы и другие детали не входят. При необходимости заказывайте их отдельно.

Проверьте целостность детали сразу после получения. Убедитесь в отсутствии повреждений корпуса, вала и контактов.

7. Рекомендации по установке
Перед началом работ обязательно отключите холодильник от электрической сети.

Порядок действий:

Снимите заднюю панель холодильника. Открутите винты крепления панели, за которой расположен испаритель и вентилятор.

Найдите двигатель вентилятора. Он расположен рядом с испарителем, обычно в верхней или средней части камеры No Frost.

Сфотографируйте расположение проводов. Перед отсоединением проводов сделайте фото, чтобы правильно подключить их обратно.

Отсоедините провода. Аккуратно отсоедините клеммы от старого двигателя.

Демонтируйте старый двигатель. Открутите крепёжные элементы, удерживающие двигатель, и извлеките его вместе с крыльчаткой.

Установите новый двигатель. Закрепите новый двигатель на месте. Убедитесь, что он сидит плотно и не шатается.

Подключите провода. Подсоедините провода к клеммам нового двигателя в соответствии с ранее сделанным фото.

Проверка. Установите заднюю панель на место. Включите холодильник и убедитесь, что вентилятор вращается равномерно, без посторонних звуков, а температура в камерах снижается.

Для продления срока службы двигателя: используйте стабилизатор напряжения при нестабильной электросети, регулярно очищайте испаритель и вентилятор от пыли и загрязнений, не допускайте длительной работы холодильника с открытой дверцей.
