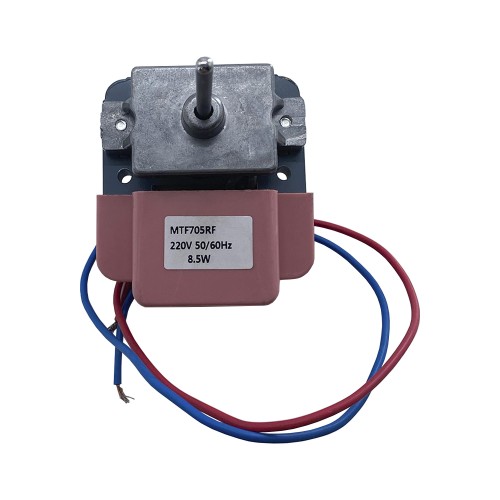

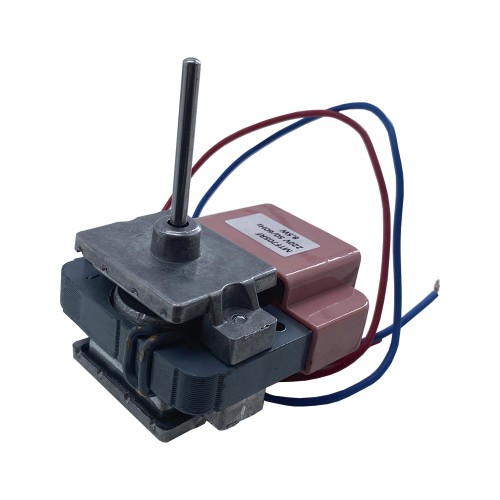

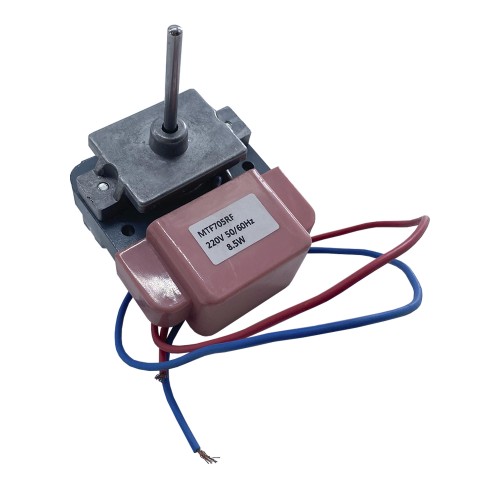

Вентилятор холодильника Bosch 220V/50Hz, 8.5w
1. Краткое описание
Вентилятор холодильника Bosch 220V/50Hz, 8.5W — высококачественный мотор вентилятора для системы No Frost холодильников Bosch, Siemens и совместимых брендов. Обеспечивает принудительную циркуляцию холодного воздуха между испарителем и камерами, что гарантирует равномерное охлаждение и отсутствие наледи. Полностью взаимозаменяем с популярными артикулами MTF705RF, FR2817, SKL MTF705RF и другими. Надежная работа, доступная цена и простота установки делают этот вентилятор оптимальным решением для восстановления вашего холодильника.
2. Назначение и применение
Вентилятор является ключевым элементом системы No Frost. Он отвечает за принудительную циркуляцию воздуха: прогоняет холодный воздух от испарителя в холодильную и морозильную камеры, обеспечивая равномерное распределение температуры и предотвращая образование льда.
Применяется для замены вышедшего из строя вентилятора обдува при следующих симптомах: холодильник работает, но не морозит, в камерах разная температура, на задней стенке образуется «шуба» из льда, слышен необычный шум или гудение при работе компрессора.
Подходит для холодильников Bosch, Siemens, Liebherr, Beko, Neff, Gaggenau, Constructa, Profilo и других брендов, использующих аналогичную систему охлаждения .
3. Основные характеристики
Параметр Значение
Напряжение питания 220–240 В, 50/60 Гц
Мощность 8.5 Вт
Длина вала (штока) 40–41 мм
Диаметр вала 3–3.2 мм
Диаметр крыльчатки 100 мм
Длина проводов ~320 мм
Расстояние между крепежными отверстиями 48 мм
Альтернативные коды и артикулы
MTF705RF (SKL)
FR2817
SKL MTF705RF
705786
00657645 / 657645
669430 / 00669430
00657645
ZIPROS (бренд-аналог)
4. Признаки неисправности
Замените вентилятор, если ваш холодильник демонстрирует:
Холодильник работает, но не морозит — компрессор гудит, но холод не поступает в камеры
Разная температура в камерах — в морозилке холодно, в холодильной камере тепло, или наоборот
Образование «шубы» или наледи — на задней стенке холодильной камеры скапливается лед
Необычный шум — гудение, скрип, треск или щелчки при работе холодильника
Вентилятор не вращается — при открытии дверцы или снятии панели видно, что крыльчатка стоит на месте
Повышенное энергопотребление — компрессор работает дольше обычного из-за плохой циркуляции воздуха
5. Полный список совместимых моделей холодильников
Bosch / Siemens (No Frost)
Серия KGN:
KGN39VW1MR/01, KGN39VL17R/01, KGN39VP15R/01, KGN39X25/02, KGN39VK12R/01, KGN36VL10R/02, KGN36VW10R/02, KGN36VI11R/03, KGN39AD17R/01, KGN39VW12R/01, KGN36VW15R/01, KGN39VC14R/01, KGN39SW10R/01, KGN39X25/01, KGN39X25/03, KGN36X45/04, KGN39VL10R/03, KGN39VC10R/02, KGN39VL19R/01, KGN36VL10U/03, KGN36VL14R/01, KGN39X45/02, KGN36VL15R/01, KGN39VL11R/01, KGN39VW11R/01, KGN39VL14R/01, KGN36VI11R/01, KGN36X47/01, KGN36X45/02, KGN39VW14R/01, KGN39VK19R/01, KGN36VW25E/01, KGN36VP10R/02, KGN36VI15R/01, KGN36X25/02, KGN36VW19R/02, KGN39AD17R/02, KGN36VL10U/01, KGN39VI23E/01, KGN36VP10R/03, KGN39VW11R/02, KGN39VI13R/01, KGN39VW24E/01, KGN39X48/03, KGN36VW11R/01, KGN39VL10R/01, KGN39VW25E/01, KGN36X47/04, KGN39NW10R/01, KGN39VW19R/01, KGN39VW10R/01, KGN36VL11R/01, KGN39VL24E/01, KGN39VL12R/03, KGN39X48/04, KGN39VP10R/02, KGN36VL25E/01, KGN39X45/01, KGN39VW10R/02, KGN39X48/01, KGN36VP14R/01, KGN36VW24E/01, KGN39VP14R/01, KGN39VI11R/01, KGN36X25/01, KGN39VL25E/01, KGN39VL12R/01, KGN39VL10R/02, KGN36VP10R/01, KGN36X25/03, KGN39VK12R/03, KGN39VW10U/01, KGN36VW10U/01, KGN36X47/02, KGN39AD17R/03, KGN36VL11R/03, KGN39VL10U/03, KGN39VI15R/01, KGN39AD18R/01
Серия GS:
GS36NMW30, GSN29MW30, GS58NAW30F
Серия GSN:
GSN29A, GSN33, GSN36, GSN51, GSN54, GSN58
Серия GI:
GI31NA, GI41NA, GI7313, GI7413, GI7813, GI81N, GIN31A, GIN41A, GIN81A
Серия GS:
GS29N, GS3363, GS3368, GS33N, GS36D, GS51N, GS54N, GS58N, GS7343, GS7363, GSD36
Другие бренды
Liebherr — модели с аналогичным вентилятором
Beko — модели No Frost с вентилятором 8.5W
Neff — модели No Frost
Gaggenau — модели No Frost
Constructa — модели CE729EW30/01, CE733EW30/03 и другие
Profilo — модели No Frost
Balay — модели No Frost
Cylinda — модели No Frost
Koenic — модели No Frost
Novamatic — модели No Frost
6. Важно
Перед заказом обязательно проверьте:
Диаметр и длину вала — стандартные размеры: вал 3–3.2 мм, длина 40–41 мм. Несовпадение сделает установку невозможной
Диаметр крыльчатки — убедитесь, что крыльчатка 100 мм подходит к вашему корпусу
Тип разъема — проверьте, как подключается ваш старый вентилятор (клеммы, фишка)
Напряжение питания — данная модель работает от 220–240 В. Убедитесь, что ваш холодильник не использует 12 В или 24 В вентилятор
Оригинал или аналог: Существуют как оригинальные вентиляторы Bosch (артикулы 657645, 669430), так и качественные аналоги (MTF705RF, FR2817). Аналоги полностью взаимозаменяемы и работают не хуже оригинала .
Категорически запрещается подключать вентилятор при включенном питании — это приведет к выходу из строя как вентилятора, так и платы управления холодильника.
7. Рекомендации по установке
Отключите холодильник от сети — выньте вилку из розетки и подождите 10–15 минут
Снимите заднюю панель — в морозильной камере открутите винты, удерживающие панель испарителя
Сфотографируйте подключение — перед снятием клемм сделайте фото, чтобы не перепутать провода
Отсоедините разъем питания — аккуратно снимите клеммы или отсоедините фишку
Открутите крепеж — обычно 2–4 винта крепят вентилятор к корпусу
Извлеките старый вентилятор — аккуратно, без ударов, чтобы не повредить крыльчатку
Установите новый — в обратном порядке. Убедитесь, что крыльчатка вращается свободно и не задевает стенки
Подключите питание — наденьте клеммы или вставьте фишку до щелчка
Первый запуск — включите холодильник, проверьте вращение вентилятора и циркуляцию воздуха
Соберите панель — установите заднюю крышку на место
Совет: При замене вентилятора рекомендуется также проверить состояние слюдяной пластины и нагревателя оттайки — их неисправность может стать причиной повторного выхода вентилятора из строя. Если после замены вентилятор не вращается, проверьте напряжение на разъеме питания.
