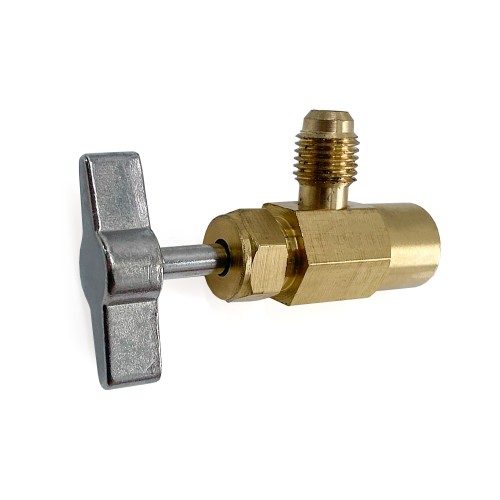

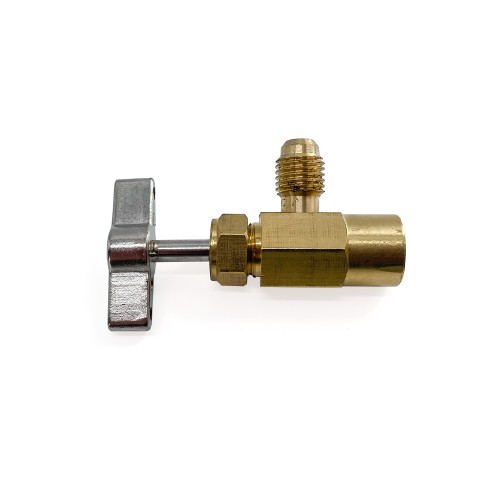

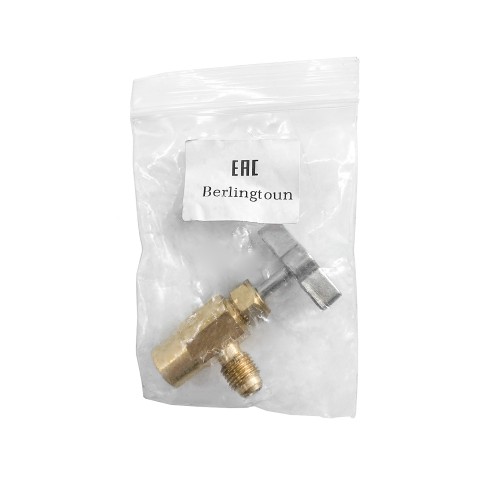

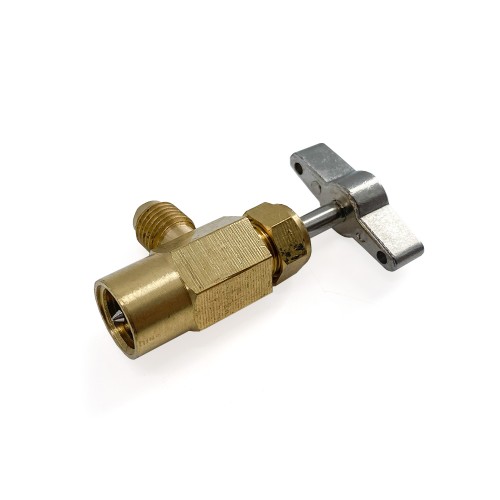

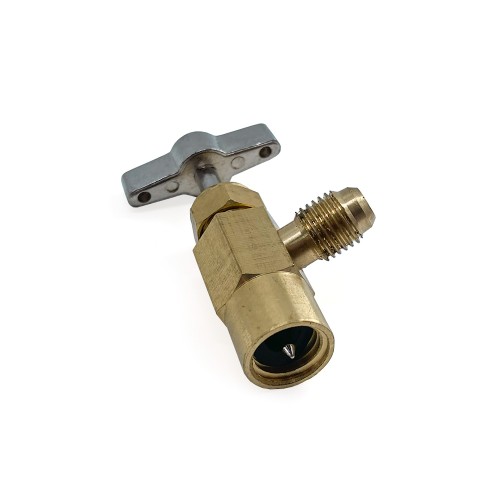

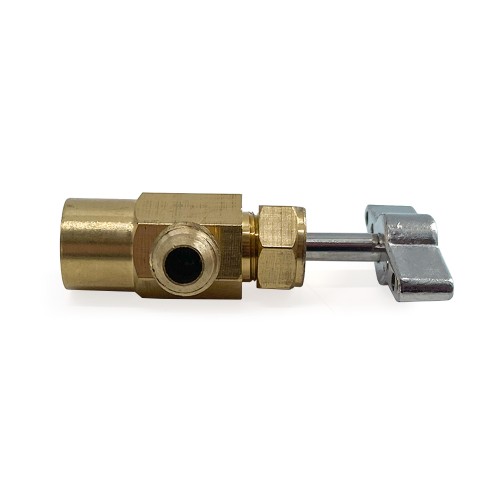

Вентиль проколка CT-341 на трубу 3/16 ~ 3/8 со штуцером под шланг (резьба 1/4 SAE) (R-12,134,600)

CT-341 — вентиль-проколка для обслуживания холодильного и климатического оборудования
1. Краткое описание
CT-341 — вентиль-проколка (прокалывающий вентиль) для оперативного подключения к трубке или одноразовому баллону с хладагентом без пайки и разрезания труб. Выпускается в двух вариантах: на трубу (для прокола медной трубки холодильного контура) и на баллон (для прокола одноразового баллона с фреоном). Производство — Китай. Альтернативные артикулы: CH-341, CH-343, PV-341, CT-337, FC-337, LT-341, ПРОИ007, КХ-0001778.

2. Назначение и применение
Подключение к трубке (версия на трубу) — обеспечивает быстрый доступ к холодильному контуру для заправки, откачки, вакуумирования или контроля давления без резки и пайки;
Подключение к баллону (версия на баллон) — присоединяет заправочный шланг к одноразовому баллону с фреоном (до 1 кг) для дозаправки системы;
Диагностика — подключение манометрического коллектора для измерения давления в системе;
Заправка и дозаправка — подача хладагента в холодильный контур через сервисный штуцер 1/4" SAE;
Вакуумирование — откачка воздуха и влаги из системы через прокол.
Применяется при обслуживании бытовых холодильников, морозильных ларей, витрин, кондиционеров (бытовых, автомобильных, промышленных), тепловых насосов и другого холодильного и климатического оборудования.

3. Основные характеристики
Параметр    Значение (на трубу)    Значение (на баллон)
Артикул    CT-341    CT-341
Альтернативные коды    CH-341, PV-341, ПРОИ007, КХ-0001778, LT-341    CH-341, CH-343, CT-337, FC-337, LT-341
Тип    Вентиль-проколка на трубу    Вентиль-проколка на баллон
Диаметр трубки    3/16" – 3/8" (4,8–9,5 мм)    —
Резьба подключения к баллону    —    7/16"-27 UNF (внутренняя, под ниппель)
Выходной штуцер    1/4" SAE (под сервисный шланг)    1/4" SAE (под сервисный шланг)
Совместимые хладагенты    R12, R134a, R600a, R22, R290, R404A, R407C, R507    R12, R134a, R600a, R22, R290, R404A, R407C, R507
Материал корпуса    Латунь    Латунь / медь
Максимальное рабочее давление    До 3,5 МПа (35 бар)    До 2,5 МПа (25 бар)
Габариты    128 × 92 × 43 мм    120 × 80 × 160 мм
Вес    73–100 г    100–150 г
Производитель    FC / FavorCool (Китай)    Нет бренда (Китай)
Страна производства    Китай    Китай
Комплектация    1 шт.    1 шт.
4. Признаки неисправности
Утечка фреона через вентиль — износ уплотнительных колец, повреждение прокладки, трещина корпуса.
Негерметичность после прокола — прокалывающий шток не до конца входит в трубку, остаётся зазор.
Вентиль не прокалывает трубку — затупился или сломался шток-проколка.
Фреон не поступает через вентиль — засорение канала вентиля, заклинивание штока.
Резьба не соответствует баллону — несовпадение шага резьбы (встречается у баллонов разных производителей).
Трещина корпуса — механическое повреждение, превышение рабочего давления.
Шток не перекрывает поток — износ уплотнителя штока, вентиль не удерживает давление после прокрытия.
5. Полный список совместимого оборудования
CT-341 — универсальный сервисный инструмент, не привязанный к конкретным моделям. Совместимость определяется типом и диаметром трубки (для версии на трубу) или типом резьбы баллона (для версии на баллон).

Оборудование, обслуживаемое через проколку на трубу (3/16" – 3/8")
Бытовые холодильники всех брендов (Indesit, Ariston, Bosch, Samsung, LG, Whirlpool, Beko, Candy, Gorenje, Electrolux, Zanussi, Атлант, Stinol, Бирюса, Саратов, Pozis, Свияга и др.)
Морозильные камеры и морозильные лари всех брендов
Винные шкафы и холодильные витрины
Бытовые кондиционеры (сплит-системы) всех брендов
Автомобильные кондиционеры
Тепловые насосы
Холодильные витрины и прилавки
Моноблочные кондиционеры и оконные кондиционеры
Мини-холодильники и автомобильные холодильники
Чиллеры малой мощности
Любое оборудование с медными трубками холодильного контура диаметром от 3/16" до 3/8" (4,8–9,5 мм)
Оборудование, обслуживаемое через проколку на баллон (7/16"-27 UNF)
Одноразовые баллоны с фреоном R12 (до 1 кг)
Одноразовые баллоны с фреоном R134a (до 1 кг)
Одноразовые баллоны с фреоном R600a (до 1 кг)
Одноразовые баллоны с фреоном R22 (до 1 кг)
Одноразовые баллоны с фреоном R290 (до 1 кг)
Одноразовые баллоны с фреоном R404A (до 1 кг)
Одноразовые баллоны с фреоном R407C (до 1 кг)
Одноразовые баллоны с фреоном R507 (до 1 кг)
Примечание: вентиль-проколка — это сервисный инструмент, а не запчасть для конкретной модели техники. Совместимость зависит только от диаметра трубки (для версии на трубу) или резьбы баллона (для версии на баллон). Перед заказом уточните, какой именно вариант вам нужен — на трубу или на баллон.

6. Важно
Два варианта CT-341: на рынке под одним артикулом CT-341 продаются два разных устройства — проколка на трубу и проколка на баллон. Перед заказом обязательно уточните у продавца, какой именно вариант вам нужен.
Резьба баллона: версия на баллон рассчитана на резьбу 7/16"-27 UNF. Некоторые баллоны (особенно от разных производителей) могут иметь отличающийся шаг резьбы — проверьте резьбу вашего баллона перед покупкой.
Резьба 1/4" SAE на выходе: оба варианта имеют выходной штуцер 1/4" SAE — стандарт для подключения манометрических шлангов и коллекторов.
Одноразовое использование прокола на трубу: после прокалывания трубки отверстие остаётся. Если вентиль снимается, отверстие необходимо запаять или заглушить. Проколка на трубу — это временный сервисный доступ, не заменяющий постоянный сервисный порт.
Не превышайте рабочее давление: для версии на трубу — до 35 бар, для версии на баллон — до 25 бар. Превышение ведёт к разгерметизации или разрушению корпуса.
Проверяйте герметичность: после установки вентиля на трубку проверьте соединение электронным течеискателем или мыльным раствором. Утечка через неплотное прилегание — частая проблема при неправильной установке.
Аналоги: CT-341 взаимозаменяем с CH-341, CH-343, PV-341, CT-337, FC-337, LT-341 — можно использовать любой из перечисленных при совпадении типа (на трубу / на баллон).
