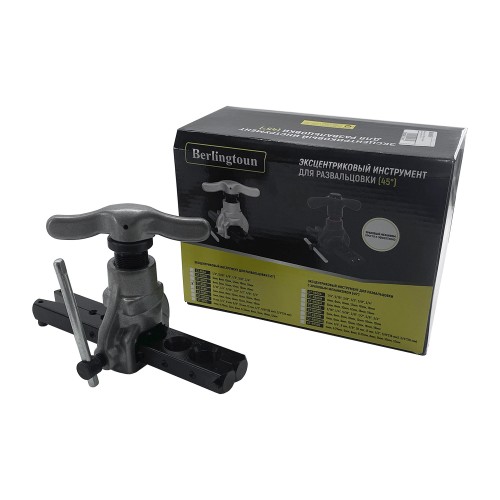

Вальцовка Berlingtoun СТ-808А коническая с эксцентриком 3/16 - 3/4

1. Краткое описание

Вальцовка Berlingtoun СТ-808А — это профессиональный ручной инструмент с эксцентриковым механизмом, предназначенный для создания точных и герметичных раструбов под углом 45° на концах медных, алюминиевых и латунных труб. Инструмент оснащён конической насадкой и самоцентрирующимися зажимными плашками, что обеспечивает быстрое и надёжное выполнение развальцовки в диапазоне от 3/16" до 3/4". Это универсальное решение для монтажа и ремонта холодильного, климатического и сантехнического оборудования, а также для работы с тормозными и топливными трубками в автомобилях.

2. Назначение и применение

Вальцовка применяется для подготовки концов труб перед пайкой или механическим соединением. Создание ровного и гладкого раструба с углом 45° является ключевым этапом для обеспечения герметичного соединения в холодильных контурах, где утечка хладагента недопустима.

Инструмент используется при монтаже, обслуживании и ремонте бытовых и полупромышленных кондиционеров, холодильных агрегатов, торговых витрин, холодильных камер и автомобильных кондиционеров. Также вальцовка востребована в сантехнических работах для медных трубопроводов систем отопления и водоснабжения.

3. Основные характеристики

Параметр    Значение
Артикул    СТ-808А
Альтернативные коды (взаимозаменяемость)    CT-808A, CT-808A-L, CT-808AM-L, CT-807LW, VFT-808-I-N, VFT-808-C, WK-806FT, WK-808FT-L, MGF FT-800, Rothenberger EB 1/8-3/4, FC(CT)-808 A, CT-808 A
Тип инструмента    Вальцовка (разбортовка) эксцентриковая, коническая
Принцип действия    Эксцентриковый (с вращающимся конусом)
Рабочие диаметры труб    3/16", 1/4", 5/16", 3/8", 1/2", 5/8", 3/4" (дюймовая система)
Угол раструба    45°
Материал корпуса    Закалённая углеродистая сталь
Материал трубы    Медь, алюминий, латунь, тонкостенная сталь, нержавеющая сталь
Толщина стенки трубы    0,5 – 1,2 мм
Вес нетто    ~1,44 кг
Габариты упаковки    19 × 15 × 9 см
Производитель    DSZH (Китай)
Оригинальность    Аналог (неоригинал)
4. Признаки неисправности

Конусная насадка имеет сколы, трещины или следы износа.

Зажимные плашки деформированы, из-за чего труба прокручивается при вальцевании.

Срыв или сильный износ резьбы на винтовом механизме.

Появление люфта в подвижных соединениях механизма.

Заклинивание эксцентрикового механизма при вращении.

Неровный или неполный раструб при исправном инструменте (косвенный признак износа).

Коррозия на металлических поверхностях.

Повреждение посадочных мест насадок, из-за чего они не фиксируются.

5. Полный список с максимальным количеством совместимых моделей

Вальцовка Berlingtoun СТ-808А является универсальным инструментом. Её совместимость определяется не конкретными моделями оборудования, а типом и диаметром обрабатываемой трубы. Инструмент предназначен для работы с дюймовыми трубами следующих диаметров: 3/16", 1/4", 5/16", 3/8", 1/2", 5/8", 3/4". Он подходит для подготовки труб из мягкой меди, алюминия, латуни, тонкостенной стали и нержавеющей стали, которые используются в системах кондиционирования, холодильных установках и сантехнике от любых производителей.

Совместимое оборудование:

Бытовые и полупромышленные кондиционеры (сплит-системы, мульти-сплит).

Холодильные агрегаты, торговые витрины, холодильные камеры.

Рефрижераторы и автомобильные кондиционеры.

Тепловые насосы и чиллеры.

VRV/VRF-системы.

Сантехнические системы: медные трубопроводы систем отопления и водоснабжения, тёплый пол, радиаторные обвязки.

Автомобильные системы: тормозные и топливные трубки.

6. Важно

Перед заказом убедитесь, что вам подходит именно дюймовая система измерения: все диаметры в наборе — в дюймах. Для метрических труб потребуется отдельный инструмент или переходные плашки. Вальцовка CT-808A и СТ-808А — это одна и та же модель; в некоторых каталогах встречается код CT-808A-L (исполнение в кейсе с дополнительными аксессуарами).

Обратите внимание, что данная модель может поставляться как в базовой комплектации (только вальцовка), так и в расширенном наборе с труборезом и риммером (индекс «L»). Уточняйте комплектацию у продавца. При получении проверьте целостность конусной насадки и зажимных плашек: на них не должно быть сколов, трещин и следов деформации. Для труб из нержавеющей стали или твёрдых сплавов данный набор предназначен для работы с тонкостенными вариантами.

7. Рекомендации по установке

Отрежьте трубу труборезом строго перпендикулярно оси — неровный срез приведёт к негерметичному соединению.

Зачистите срез от заусенцев и стружки (шабером или надфилем).

Отожгите конец медной трубы, если она жёсткая (нагрейте до красна и дайте остыть на воздухе).

Вставьте трубу в зажимную плашку соответствующего диаметра так, чтобы её конец выступал над плашкой на высоту, равную примерно половине высоты конуса.

Наденьте конусную насадку на выступающий конец.

Плавно вращайте эксцентриковый механизм по часовой стрелке, создавая раструб.

Периодически добавляйте немного масла на конус для плавности хода.

После завершения операции осмотрите раструб: он должен быть ровным, гладким, без трещин и перекосов.

После работы очистите инструмент от стружки и смажьте винтовой механизм.
