Термостат ATEA A04 0408 (1,3m) зам K57, K54, ТАМ-145 Италия

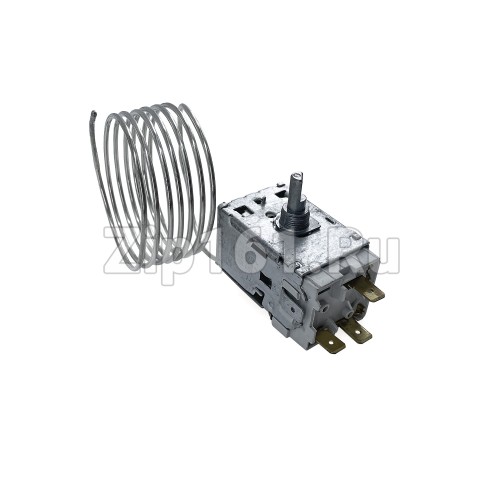

 ATEA A04 0408 — термостат (терморегулятор) морозильной камеры
1. Краткое описание
ATEA A04 0408 — капиллярный термостат (терморегулятор) итальянского производства, предназначенный для морозильных камер двухкамерных холодильников и standalone-морозильников. Длина капиллярной трубки — 1,3 м. Низкотемпературный, диапазон регулирования от −17 °C до −30 °C. Производитель — A.T.E.A. (Италия). Взаимозаменяемые артикулы: K54 L2061, K57 L2829, ТАМ-145-1,3, Danfoss 077B0248, Danfoss 077B2385, ATEA A11-0095, ATEA A130064.

2. Назначение и применение
Регулирование температуры в морозильной камере — автоматически включает и отключает компрессор в зависимости от температуры испарителя;
Поддержание заданного температурного режима — размыкает электрическую цепь компрессора при достижении заданной минимальной температуры и замыкает при потеплении;
Сигнализация — в модификациях с дополнительным контактом обеспечивает работу индикаторной лампы (зелёной) при работающем компрессоре;
Универсальная замена — применяется как прямой аналог для термостатов K54, K57, ТАМ-145 и других распространённых моделей.
Термостат устанавливается в морозильные камеры двухкамерных холодильников с механическим управлением, а также в однокамерные морозильники и морозильные лари. Рабочая среда — воздух с температурой от −30 °C до +10 °C.

3. Основные характеристики
Параметр    Значение
Артикул    A04 0408 (A040408)
Альтернативные коды    K54 L2061, K57 L2829, K54 L2062, ТАМ-145-1,3, Danfoss 077B0248, Danfoss 077B2385, ATEA A11-0095, ATEA A130064, K54 Q2209, K54 L2095
Тип детали    Термостат (терморегулятор) капиллярный, низкотемпературный
Назначение    Морозильная камера / морозильник
Длина капиллярной трубки    1,3 м (1300 мм)
Температурный диапазон (холод)    −17 °C … −30 °C
Температура включения    −21,5 °C
Температура отключения    −25,5 °C … −30 °C
Количество контактов    3 рабочих + 2 заземления (5 контактов всего)
Схема контактов    3–4 — компрессор, 3–6 — сигнальная лампа (в модификациях с сигнализацией)
Максимальный коммутируемый ток    6 А (контакты 3–4), 0,5 А (сигнальные контакты)
Напряжение    250 В, 50 Гц
Материал корпуса    Металл, пластик
Маркировка на корпусе    54
Производитель    A.T.E.A. (Италия)
Страна производства    Италия
Вес    ~125 г
Габариты    51,5 × 30,5 × 30 мм
Комплектация    1 шт.
О длине капилляра: 1,3 м — стандарт для большинства двухкамерных холодильников, где термостат установлен в верхней части корпуса, а конец капиллярной трубки крепится к испарителю морозильной камеры. Существуют также версии с капилляром 2,0 м и 2,5 м — для холодильников с нижним расположением морозильной камеры или увеличенным расстоянием от термостата до испарителя.

4. Признаки неисправности
Морозильная камера не охлаждает — термостат не замыкает контакты, компрессор не включается.
Компрессор работает без остановки — термостат не размыкает контакты при достижении заданной температуры, холодильник «перемораживает».
Температура в морозильной камере нестабильна — Products thaw and refreeze, erratic cycling of compressor.
Компрессор включается слишком редко или слишком часто — нарушение калибровки термостата, износ сильфонного механизма.
Посторонние щелчки при вращении ручки регулировки — механический износ внутреннего механизма термостата.
Индикаторная лампа не загорается при работающем компрессоре — неисправность сигнального контакта (в модификациях с сигнализацией).
Видимые повреждения — трещины корпуса, обрыв или перегиб капиллярной трубки, следы подгорания контактов.
