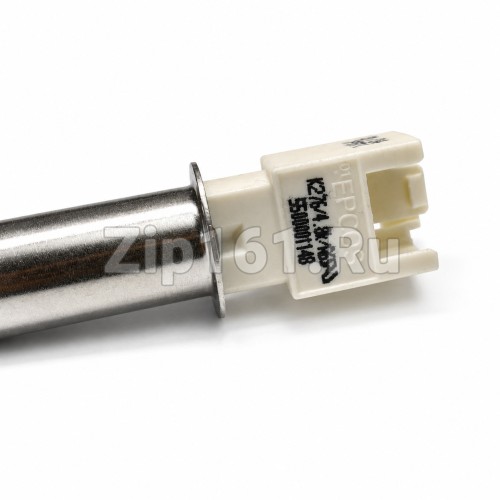

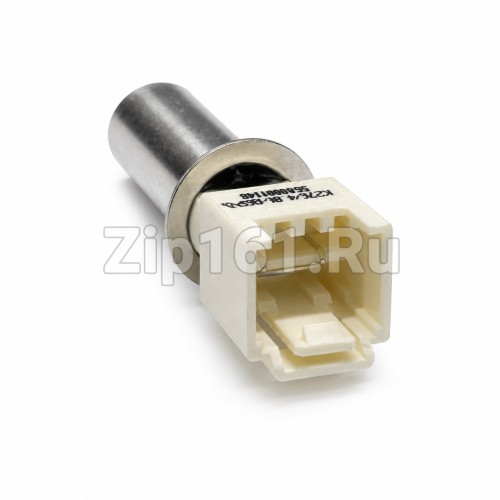

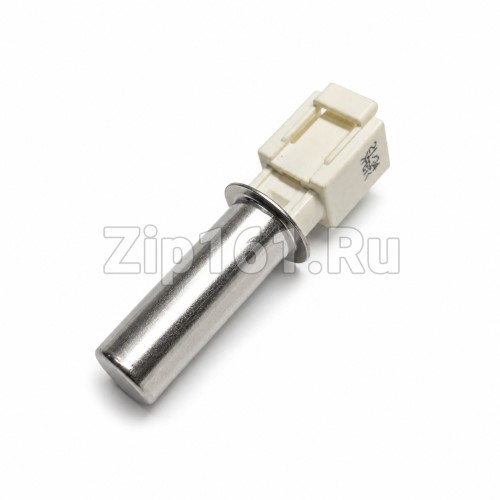

Термодатчик в тэн Bosch 00170961 Оригинал

1. Краткое описание
Оригинальный термодатчик (NTC-термистор) Bosch 00170961 — это компактный, но критически важный компонент системы нагрева стиральной машины. Он устанавливается непосредственно в ТЭН и непрерывно отслеживает температуру воды, передавая точные данные на плату управления. Без исправного датчика машина не может корректно поддерживать температуру стирки: вода либо не нагревается, либо перегревается, что приводит к ошибкам и порче белья. Данный датчик является оригинальной запчастью Bosch с сопротивлением 4,8 кОм и температурным диапазоном 10–100 °C. Его замена восстанавливает штатный контроль нагрева, возвращает машине правильную работу всех программ и продлевает срок службы нагревательного элемента. Это простое и доступное решение для ремонта, которое часто позволяет избежать замены всего ТЭНа.

2. Назначение и применение
Термодатчик встраивается в гильзу ТЭНа стиральной машины и работает в паре с электронным модулем управления. При нагреве воды сопротивление термистора изменяется, и плата на основе этих данных регулирует нагрев, поддерживая заданную температуру на каждом этапе стирки. Деталь применяется при ремонте стиральных машин и сушильных машин, когда штатный датчик выходит из строя: выдаёт неверные показания, имеет обрыв или короткое замыкание. Оригинальное исполнение гарантирует точные посадочные размеры и стабильные электрические параметры, соответствующие заводским требованиям.

3. Основные характеристики
Параметр    Значение
Тип    Термодатчик (NTC-термистор) в ТЭН
Бренд    Bosch
Производитель    Bosch (чувствительный элемент — Epcos/TDK)
Страна производства    Германия
Совместимые бренды    Bosch, Siemens, Neff, Gaggenau, Balay, Constructa, Fust, Lynx, Pitsos, Profilo, Beko, Whirlpool, Indesit
Сопротивление    4,8 кОм при 20 °C
Температурный диапазон    10–100 °C
Диаметр измерительной зоны    10 мм
Длина цилиндра    30 мм
Общая длина    50 мм
Разъём    2 контакта (тип RAST 2.5)
Крепление    В ТЭНе
Альтернативные (подтверждённые) артикулы производителя:
170961, 619040, 625497, TRL200BO, IG4819, 124294012, 2804980200, 5500001148, 3TE60100, 3TE757, 3TI6212.

4. Признаки неисправности
Замена термодатчика требуется при появлении следующих симптомов:

Стиральная машина не нагревает воду или нагревает её недостаточно.

Вода перегревается, бельё становится слишком горячим, возможна порча ткани.

На дисплее отображается ошибка, связанная с нагревом или датчиком температуры.

Программа стирки прерывается или зависает на этапе нагрева.

Машина показывает неверную температуру воды (например, «холодная» при фактически горячей).

Сопротивление датчика при проверке мультиметром значительно отличается от 4,8 кОм (обрыв или короткое замыкание).

5. Полный список совместимых моделей
Термодатчик 00170961 подтверждённо применяется в широком ряде стиральных и сушильных машин. Ниже приведён максимально полный перечень, собранный по данным о применимости оригинального артикула.

Bosch (серии 3TE, 3TI, 3TS, WAE, WAN, WFF, WLX, WQG и др.):
3TE755N/06, 3TE755N/60, 3TE755SI/01, 3TE755SI/06, 3TE755SI/60, 3TE757A/01, 3TE757A/15, 3TE757A/16, 3TE757NA/01, 3TE757NA/15, 3TE757NA/16, 3TE759A/01, 3TE759A/08, 3TE759A/17, 3TE759NA/01, 3TE759NA/08, 3TE759NA/17, 3TI840A/01, 3TI840A/05, 3TI840A/06, 3TI840A/10, 3TI840A/14, 3TI840A/17, 3TI840A/18, 3TI855A/01, 3TI855A/05, 3TI855A/06, 3TI855A/10, 3TI855A/14, 3TI855A/17, 3TI855A/18, 3TS645SIB/15, 3TS645SIB/16, 3TS650A/01, 3TS650B/01, 3TS650B/06, 3TS650C/01, 3TS650C/16, 3TS650C/17, 3TS650XT/01, 3TS650XT/16, 3TS650XT/17, 3TS651A/01, 3TS651A/07, 3TS651X/01, 3TS651X/06, 3TS651X/15, 3TS652WA/01, 3TS653A/01, 3TS655C/01, 3TS655C/08, 3TS655C/09, 3TS655C/15, 3TS655C/16, 3TS655SI/01, 3TS655SIB/01, 3TS655SIB/06, 3TS655YA/01, 3TS656ZA/01, 3TS660A/01, 3TS660B/01, 3TS660B/06, 3TS660C/01, 3TS660C/16, 3TS660C/17, 3TS660X/01, 3TS660X/08, 3TS660X/09, 3TS660X/15, 3TS660X/16, 3TS660X/17, 3TS661A/01, 3TS661A/12, WAE24440OE, WAN242E9PL/33, WFF1201, WLX24461OE, WQG233CKPL/04, WTW86570EX.

Siemens:
Модели бренда Siemens, совместимые с платформой Bosch (уточняйте по каталожному номеру или визуальному сравнению).

Neff:
Модели бренда Neff, совместимые с платформой Bosch.

Gaggenau:
Модели бренда Gaggenau, совместимые с платформой Bosch.

Balay, Constructa, Fust, Lynx, Pitsos, Profilo:
Модели указанных брендов, собранные на платформе Bosch (подтверждается по каталожному номеру).

Beko, Whirlpool, Indesit:
Отдельные модели, где применяется совместимый датчик (требуется сверка по посадочным размерам и электрическим параметрам).

Список составлен на основе данных о применимости оригинального артикула. Если вашей модели нет в перечне, сверьте сопротивление (4,8 кОм), размеры (диаметр 10 мм, длина цилиндра 30 мм) и тип разъёма (2 контакта) — это исключит ошибку.

6. Важно
Проверка сопротивления обязательна. Перед установкой рекомендуется измерить сопротивление нового датчика при комнатной температуре — оно должно быть около 4,8 кОм. Значительное отклонение указывает на неисправность детали.

Оригинальность. Артикул 00170961 соответствует оригинальной запчасти Bosch. Чувствительный элемент произведён Epcos (TDK), что обеспечивает стабильность показаний.

Крепление в ТЭНе. Датчик вставляется в гильзу нагревательного элемента. Убедитесь, что гильза чистая и не деформирована — плохой контакт искажает показания температуры.

Разъём. Ответная часть разъёма на плате управления должна быть чистой и без окислов. При подключении проверьте надёжность фиксации.

7. Рекомендации по установке
Отключите стиральную машину от электросети и перекройте подачу воды.

Снимите заднюю или переднюю панель (в зависимости от модели), чтобы получить доступ к ТЭНу.

Отсоедините разъём с проводами от датчика.

Аккуратно извлеките старый датчик из гильзы ТЭНа, не повредив уплотнительное кольцо (если оно предусмотрено).

Очистите гильзу от загрязнений и проверьте, что внутри нет влаги.

Установите новый датчик в гильзу до упора, затем подключите разъём.

Соберите машину, запустите пробный цикл стирки с нагревом. Проверьте: вода должна нагреваться до заданной температуры, ошибок на дисплее быть не должно.

Замена термодатчика занимает около 15–20 минут и не требует специальных инструментов, кроме отвёртки и мультиметра для проверки. Главное — аккуратно обращаться с гильзой ТЭНа и разъёмом.
