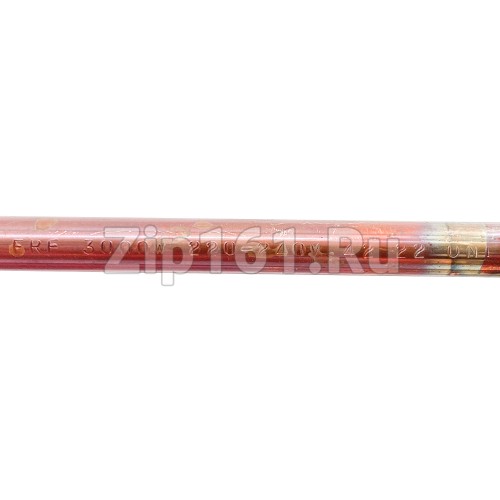

ТЭН Unival для водонагревателя (RCA, 3000W, D48, M6, L275) прямой Италия

 ТЭН Unival для водонагревателя RCA, 3000W, D48
1. Краткое описание
ТЭН Unival для водонагревателя (RCA, 3000W, D48, M6) — медный трубчатый электронагреватель для накопительных водонагревателей с прижимным штампованным фланцем типа RCA диаметром 48 мм. Мощность 3000 Вт, рабочее напряжение 220–230 В. Резьба под магниевый анод — M6. Выпускается в двух вариантах формы: прямой (длина 275 мм, артикул ТЭНВ301) и изогнутый (длина 260 мм, артикул ТЭНВ297). Производитель — Unival (Италия). Альтернативные артикулы: ТЭНВ301, ТЭНВ297, WTH115UN, R10038, 816314, 816644, 3401242, 9196610813, 4893268544.

2. Назначение и применение
Нагрев воды в накопительном баке — преобразует электрическую энергию в тепловую и передаёт её воде через медную оболочку;
Поддержание запаса горячей воды — после остывания воды ниже заданного порога термостат снова подаёт питание на ТЭН;
Работа в паре с магниевым анодом — анод вкручивается в резьбовое отверстие М6 на фланце ТЭНа и защищает медную оболочку и внутренний бак от коррозии;
Совместимость со стержневым термостатом — ТЭН имеет одну трубку под стержневой термостат для установки капиллярного или электронного термодатчика.
Применяется в электрических накопительных водонагревателях объёмом 50, 80, 100, 120, 150 и 200 литров с вертикальной установкой и прижимным пятиболтовым фланцем типа RCA диаметром 48 мм. Устанавливается в водонагревателях Ariston, Thermex, Garanterm, Polaris, Atlantic, De Luxe, Real, Aquaverso, DEXP, Leran, Novex, Tesy, Hi-Therm, Round, Thermor, Regent, Superlux, Simat, Junior, Fais, Perla, Chaffoteaux и других брендов с аналогичным типом фланца.

3. Основные характеристики
Параметр    Значение
Артикул (прямой)    ТЭНВ301
Артикул (изогнутый)    ТЭНВ297
Альтернативные коды    WTH115UN, R10038, 816314, 816644, 3401242, 9196610813, 4893268544
Тип детали    Трубчатый электронагреватель (ТЭН)
Тип фланца    RCA (прижимной, штампованный, 5 болтов)
Мощность    3000 Вт (3 кВт)
Рабочее напряжение    220–230 В, 50 Гц
Диаметр фланца    48 мм
Материал оболочки ТЭНа    Медь
Материал фланца    Латунь
Резьба под магниевый анод    M6
Количество трубок под термостат    1
Тип контактов    Хомутовый разъём (удлинённые клеммы под стержневой термостат)
Длина (прямой)    275 мм
Длина (изогнутый)    260 мм
Внешний диаметр трубки ТЭНа    8,5 мм
Количество режимов    1
Производитель    Unival (Италия)
Страна производства    Италия
Совместимые бренды    Ariston, Thermex, Garanterm, Polaris, Atlantic, De Luxe, Real, Aquaverso, DEXP, Leran, Novex, Tesy, Hi-Therm, Round, Thermor, Regent, Superlux, Simat, Junior, Fais, Perla, Chaffoteaux
Вес    ~350 г
Комплектация    1 шт. (без прокладки, без анода, без фланца)
О форме ТЭНа: прямой ТЭН (L275) и изогнутый ТЭН (L260) взаимозаменяемы по посадочным размерам (фланец, резьба под анод, трубка под термостат). Выбор формы зависит от конструкции бака — в узких баках (Slim) изогнутый ТЭН может быть предпочтительнее, так как он компактнее. В стандартных баках можно ставить любой.

4. Признаки неисправности
Вода не нагревается — индикатор питания горит, но вода остаётся холодной: обрыв спирали ТЭНа.
Выбивает автомат или УЗО при включении — пробой оболочки ТЭНа, замыкание спирали на корпус через воду.
Нагревает медленнее обычного — слой накипи на ТЭНе снижает теплоотдачу, вода греется значительно дольше.
Срабатывает термостат безопасности — перегрев из-за толстого слоя накипи, ТЭН не отдаёт тепло в воду и локально перегревается.
Шум, треск, гул при нагреве — кипение воды в зонах локального перегрева ТЭНа, покрытого накипью.
Повышенное потребление электроэнергии — накипь работает как теплоизолятор, ТЭН потребляет больше энергии для того же нагрева.
Видимые повреждения при осмотре — трещины, отверстия, прогар оболочки, сильный слой накипи, изменение цвета медной оболочки на тёмно-коричневый или чёрный.
Внимание: аналогичные симптомы могут вызывать неисправности термостата, электронного модуля управления или предохранительного клапана. Перед заменой ТЭНа проверьте эти элементы.

5. Полный список совместимых моделей
Ariston — серия ABS PRO ECO
Ariston ABS PRO ECO 50 V (3700165)
Ariston ABS PRO ECO 80 V (3700166)
Ariston ABS PRO ECO 100 V (3700167)
Ariston ABS PRO ECO 30 V SLIM (3700172)
Ariston ABS PRO ECO 40 V SLIM (3700173)
Ariston ABS PRO ECO 50 V SLIM (3700174)
Ariston ABS PRO ECO 65 V SLIM (3700175)
Ariston ABS PRO ECO 80 V SLIM (3700176)
Ariston ABS PRO ECO INOX 50 V
Ariston ABS PRO ECO INOX 80 V
Ariston ABS PRO ECO INOX 100 V
Ariston ABS PRO ECO INOX 30 V SLIM
Ariston ABS PRO ECO INOX 50 V SLIM
Ariston ABS PRO ECO INOX 65 V SLIM
Ariston ABS PRO ECO INOX 80 V SLIM
Ariston — серия ABS PRO R
Ariston ABS PRO R 50 V (3700162)
Ariston ABS PRO R 80 V (3700163)
Ariston ABS PRO R 100 V (3700164)
Ariston ABS PRO R 30 V SLIM (3704028)
Ariston ABS PRO R 50 V SLIM (3700248)
Ariston ABS PRO R 65 V SLIM (3700249)
Ariston ABS PRO R 80 V SLIM (3700250)
Ariston ABS PRO R INOX 50 V
Ariston ABS PRO R INOX 80 V
Ariston ABS PRO R INOX 100 V
Ariston ABS PRO R INOX 30 V SLIM
Ariston — серия PRO R / PRO1 R
Ariston PRO R 50 V (3700206)
Ariston PRO R 80 V (3700207)
Ariston PRO R 100 V (3700208)
Ariston PRO1 R 50 V PL (3700589)
Ariston PRO1 R 80 V PL (3700590)
Ariston PRO1 R 100 V PL (3700591)
Ariston PRO1 R INOX ABS 50 V (3700561)
Ariston PRO1 R INOX ABS 80 V (3700562)
Ariston PRO1 R INOX ABS 100 V (3700563)
Ariston PRO1 R INOX ABS 30 V SLIM (3700582)
Ariston PRO1 R ABS 50 V SLIM (3700524)
Ariston PRO1 R ABS 65 V SLIM (3700525)
Ariston PRO1 R ABS 80 V SLIM (3700526)
Ariston — серия ABS BLU R
Ariston ABS BLU R 50 V (3700262)
Ariston ABS BLU R 80 V (3700263)
Ariston ABS BLU R 100 V (3700264)
Ariston ABS BLU R 30 V SLIM (3704032)
Ariston ABS BLU R 50 V SLIM (3700274)
Ariston ABS BLU R 65 V SLIM (3700275)
Ariston ABS BLU R 80 V SLIM (3700276)
Ariston ABS BLU R INOX 40 V SLIM
Ariston ABS BLU R INOX 65 V SLIM
Ariston — серия ABS BLU ECO
Ariston ABS BLU ECO 50 V (3700287)
Ariston ABS BLU ECO 80 V (3700288)
Ariston ABS BLU ECO 100 V (3700289)
Ariston ABS BLU ECO 30 V SLIM (3704030)
Ariston ABS BLU ECO 50 V SLIM (3700267)
Ariston ABS BLU ECO 65 V SLIM (3700268)
Ariston ABS BLU ECO 80 V SLIM (3700269)
Ariston — серия BLU1 R
Ariston BLU1 R ABS 50 V (3700535)
Ariston BLU1 R ABS 80 V (3700536)
Ariston BLU1 R ABS 100 V (3700537)
Ariston BLU1 R ABS 30 V SLIM (3700581)
Ariston BLU1 R ABS 50 V SLIM (3700538)
Ariston BLU1 R ABS 65 V SLIM (3700539)
Ariston BLU1 R ABS 80 V SLIM (3700540)
Ariston BLU1 R 50 V PL (3700528)
Ariston BLU1 R 80 V PL (3700530)
Ariston BLU1 R 100 V PL (3700532)
Ariston BLU1 R 30 V 1,5K PL SLIM (3700645)
Ariston — серия ABS DACHA R
Ariston ABS DACHA R 50 V (3700404)
Ariston ABS DACHA R 80 V (3700405)
Ariston ABS DACHA R 100 V (3700406)
Ariston — серия LYDOS R
Ariston LYDOS R ABS 50 V (3201971)
Ariston LYDOS R ABS 80 V (3201972)
Ariston LYDOS R ABS 100 V (3201973)
Ariston — серия SB R
Ariston SB R 50 V (3700063)
Ariston SB R 80 V (3700064)
Ariston SB R 100 V (3700065)
Ariston — серия SG / SG1 / SGHP
Ariston SG 50 SP (3700038)
Ariston SG 80 SP (3700039)
Ariston SG 120 V
Ariston SG 150 V
Ariston SG1 50 V (3700511)
Ariston SG1 80 V (3700512)
Ariston SG1 100 V (3700513)
Ariston SGHP 120 V
Ariston SGHP 150 V
Ariston — серия TI R EE / TI TRONIC
Ariston TI 50 R EE (869378)
Ariston TI 80 R EE (869379)
Ariston TI 100 R EE (869380)
Ariston TI 80 RTS EE (869382)
Ariston TI 80 RTD EE (869381)
Ariston TI 100 RTS EE (869384)
Ariston TI 100 RTD EE (869383)
Ariston TI TRONIC 50 V
Ariston TI TRONIC 80 V
Ariston TI TRONIC 100 V
Ariston TI TRONIC SLIM 30 V
Ariston TI TRONIC SLIM 50 V
Ariston TI TRONIC BEST 50 V
Ariston TI TRONIC BEST 80 V
Ariston TI TRONIC BEST 100 V
Ariston — серия ABS PLT ECO (PLATINUM)
Ariston ABS PLT ECO 50 V
Ariston ABS PLT ECO 80 V
Ariston ABS PLT ECO 100 V
Ariston ABS PLT ECO 30 V SLIM
Ariston ABS PLT ECO 50 V SLIM
Ariston ABS PLT ECO 65 V SLIM
Ariston ABS PLT R 30 V
Ariston ABS SLV
Ariston — серия WH-ER / REWH
Ariston WH-ER030MNAN/W (3700630)
Ariston WH-ER050MNAN/W (3700518)
Ariston WH-ER080MNAN/W (3700519)
Ariston WH-ER100MNAN/W (3700595)
Ariston REWH-3015 ENAMEL (3700641)
Ariston REWH-5015 ENAMEL (3700642)
Ariston REWH-8015 ENAMEL (3700643)
Ariston REWH-10015 ENAMEL (3700644)
Ariston — серия ABS SILVER / ABS PLATINUM
Ariston ABS SILVER 50 V
Ariston ABS SILVER 80 V
Ariston ABS SILVER 100 V
Ariston ABS SILVER SLIM 30 V
Ariston ABS SILVER SLIM 50 V
Ariston ABS SILVER SLIM 65 V
Ariston ABS SILVER SLIM 80 V
Ariston ABS PLATINUM 50 V
Ariston ABS PLATINUM 80 V
Ariston ABS PLATINUM 100 V
Ariston ABS PLATINUM SLIM 30 V
Ariston ABS PLATINUM SLIM 50 V
Ariston ABS PLATINUM SLIM 65 V
Ariston ABS PLATINUM SLIM 80 V
Ariston ABS PLATINUM ECO 50 V
Ariston ABS PLATINUM ECO 80 V
Ariston ABS PLATINUM ECO 100 V
Ariston ABS PLATINUM ECO SLIM 30 V
Ariston ABS PLATINUM ECO SLIM 50 V
Ariston ABS PLATINUM ECO SLIM 65 V
Ariston ABS PLATINUM ECO SLIM 80 V
Ariston ABS PLATINUM R 50 V
Ariston ABS PLATINUM R 80 V
Ariston ABS PLATINUM R 100 V
Ariston — серия TI SHAPE
Ariston TI SHAPE 40
Ariston TI SHAPE 50
Ariston TI SHAPE 65
Ariston TI SHAPE 80
Ariston TI SHAPE 100
Ariston ABS TI-SHAPE EE V 50
Ariston ABS TI-SHAPE EE V 65
Ariston ABS TI-SHAPE EE V 80
Ariston ABS TI-SHAPE EE V 100
Ariston ABS TI-SHAPE PLUS EE V 50
Ariston ABS TI-SHAPE PLUS EE V 80
Ariston ABS TI-SHAPE PLUS EE V 100
Ariston TI-SHAPE CONTROL PLUS EE V 50
Ariston TI-SHAPE CONTROL PLUS EE V 80
Ariston TI-SHAPE CONTROL PLUS EE V 100
Ariston — серия STEEL TRONIC
Ariston STEEL TRONIC 50 V
Ariston STEEL TRONIC 80 V
Ariston STEEL TRONIC 100 V
Ariston — прочие
Ariston C&M 100 VR US (3700045)
Ariston P 100V (3700159)
Ariston P 100VP (3700312)
Ariston P 100 VR (3700372)
Ariston NTS 100 RE (869732)
Thermex
Thermex ES 50 V (при совпадении типа фланца RCA, 48 мм, M6)
Thermex ES 80 V
Thermex ES 100 V
Thermex ER 50 V
Thermex ER 80 V
Thermex ER 100 V
Garanterm
Garanterm GTN 50 V (при совпадении типа фланца RCA, 48 мм, M6)
Garanterm GTN 80 V
Garanterm GTN 100 V
Garanterm GTN 120 V
Garanterm GTN 150 V
Polaris
Polaris P 100V
Polaris P 100VP
Polaris P 100 VR
Atlantic
Atlantic (модели с прижимным фланцем RCA, 48 мм, M6)
De Luxe / Real
De Luxe (модели с прижимным фланцем RCA, 48 мм, M6)
Real (модели с прижимным фланцем RCA, 48 мм, M6)
Aquaverso
Aquaverso (модели с прижимным фланцем RCA, 48 мм, M6)
DEXP
DEXP (модели с прижимным фланцем RCA, 48 мм, M6)
Leran
Leran (модели с прижимным фланцем RCA, 48 мм, M6)
Novex
Novex (модели с прижимным фланцем RCA, 48 мм, M6)
Tesy
Tesy (модели с прижимным фланцем RCA, 48 мм, M6)
Hi-Therm
Hi-Therm (модели с прижимным фланцем RCA, 48 мм, M6)
Round
Round (модели с прижимным фланцем RCA, 48 мм, M6)
Thermor
Thermor (модели с прижимным фланцем RCA, 48 мм, M6)
Chaffoteaux
Chaffoteaux C&M 100 VR US
NTS — Regent (RE)
NTS 50 RE (3700012)
NTS 80 RE (3700013)
NTS 100 RE (3700014)
NTS 30 V SLIM RE (3704035)
NTS 50V 1,5K RE (3700359)
NTS 80V 1,5K RE (3700360)
NTS 100V 1,5K RE (3700361)
NTS 30V 1,5K RE SLIM (3704040)
NTS — Superlux (SU)
NTS 50 SU (3700259)
NTS 80 SU (3700260)
NTS 100 SU (3700261)
NTS 30 V SLIM SU (3704029)
NTS 50V 1,5K SU (3700365)
NTS 80V 1,5K SU (3700366)
NTS 100V 1,5K SU (3700367)
NTS 30V 1,5K SU SLIM (3704042)
NTS — Simat (SIM)
NTS 100 SIM (3700075)
NTS 50V 1,5K SIM (3700362)
NTS 80V 1,5K SIM (3700363)
NTS 100V 1,5K SIM (3700364)
NTS 30V SIM SLIM (3704041)
NTS — Junior (JU)
NTS 50V JU (3700155)
NTS 50V 1,5K JU (3700376)
NTS 80V 1,5K JU (3700377)
NTS 100V 1,5K JU (3700378)
NTS 30V JU SLIM (3700465)
NTS — Fais / Perla
NTS (модели Fais с фланцем RCA, 48 мм, M6)
NTS (модели Perla с фланцем RCA, 48 мм, M6)
Примечание: список может быть неполным. ТЭН Unival RCA 3000W D48 M6 является одним из самых массовых типов нагревательных элементов для накопительных водонагревателей. Совместимость определяется типом фланца (RCA, прижимной, 5 болтов), диаметром фланца (48 мм), резьбой под анод (M6), мощностью (3000 Вт) и установочным габаритом. Перед заказом снимите старый ТЭН и сверьте все параметры.

6. Важно
Тип фланца RCA — критичный параметр: ТЭН устанавливается на прижимной штампованный фланец диаметром 48 мм с креплением на 5 болтов через овальный фланец. ТЭНы с резьбовым фланцем (RDT, 42 мм), фланцем RF (64 мм) или фланцем 92 мм не подойдут.
Резьба под анод M6 vs M5: на рынке представлены два варианта этого ТЭНа — с резьбой под анод M6 и M5. Перед заказом уточните резьбу на вашем старом ТЭНе. Вариант M6 — более распространённый (выпускается с 2012 года), вариант M5 встречается на старых моделях (до 2012 года). По остальным параметрам они идентичны.
Прокладка не входит в комплект: уплотнительная прокладка фланца НЕ поставляется в комплекте с ТЭНом. Прокладку необходимо приобретать отдельно (арт. 65111788, 65180342, 180714 или аналоги). Прокладку запрещено использовать повторно после снятия ТЭНа — даже визуально целая резина теряет герметичность из-за остаточной деформации.
Магниевый анод не входит в комплект: анод приобретается отдельно (резьба M6, длина зависит от модели бака). При замене ТЭНа обязательно замените анод — это продлит срок службы нового ТЭНа.
Прямой и изогнутый — взаимозаменяемы: прямой ТЭН (L275) и изогнутый (L260) имеют одинаковые посадочные размеры. В стандартных баках можно ставить любой. В баках Slim предпочтительнее изогнутый — он компактнее.
Мощность 3000 Вт — проверьте проводку: ТЭН 3000 Вт потребляет ток около 13,6 А. Убедитесь, что розетка, проводка и автоматический выключатель рассчитаны на такую нагрузку. При замене ТЭНа меньшей мощности (например, 1500 Вт) на 3000 Вт — проводка и термостат должны быть рассчитаны на соответствующий ток.
Термостат должен соответствовать мощности: штатный термостат должен быть рассчитан на ток не менее 16 А (для 3000 Вт). Если старый термостат рассчитан на 10 А (для 1500–2000 Вт) — его необходимо заменить на более мощный.
Аналоги и взаимозаменяемость: ТЭН Unival RCA 3000W D48 M6 полностью взаимозаменяем с ТЭНВ301 (прямой), ТЭНВ297 (изогнутый), WTH115UN, R10038, 816314, 816644, 3401242, 9196610813 при совпадении типа фланца, диаметра, резьбы под анод и мощности.
Не путайте RCA с RCF: тип RCA и тип RCF имеют одинаковый диаметр фланца (48 мм), но различаются конструкцией. RCA — с одной трубкой под термостат, RCF — с одной трубкой под термостат (TW PA). Основное отличие в форме гибки и расположении контактов. В большинстве случаев они взаимозаменяемы, но уточняйте по старому ТЭНу.
7. Рекомендации по установке
Отключите водонагреватель от электросети — выньте вилку из розетки и убедитесь в отсутствии напряжения.
Перекройте подачу холодной воды в водонагреватель — закройте впускной кран на подводящей трубе.
Слейте воду из бака — откройте горячий кран на смесителе для подачи воздуха в бак, затем откройте сливной кран (или снимите предохранительный клапан) и дождитесь полного опорожнения.
Снимите нижнюю пластиковую крышку водонагревателя — открутите крепёжные винты и аккуратно снимите кожух.
Сфотографируйте расположение проводов перед отключением — это поможет правильно подключить всё при сборке.
Отсоедините провода от ТЭНа и термостата — запомните расположение фазы, ноля и заземления.
Снимите термостат с посадочного места.
Открутите 5 болтов крепления фланца — используйте подходящий ключ или торцевую головку.
Извлеките старый ТЭН с фланцем — аккуратно потяните фланец вниз. Если фланец прикипел — аккуратно подденьте отвёрткой по краю, не повредите посадочное место.
Очистите посадочное место и внутреннюю часть бака от накипи и грязи. Осмотрите бак изнутри на наличие коррозии.
Сравните старый и новый ТЭН — проверьте совпадение типа фланца (RCA), диаметра (48 мм), резьбы под анод (M6), количества трубок под термостат (1), длины и формы.
Установите новый ТЭН на овальный фланец (если фланец не входит в комплект — используйте штатный, предварительно очистив его). Установите новую уплотнительную прокладку.
Установите новый магниевый анод в резьбовое отверстие М6 на фланце ТЭНа. Затяните анод от руки, без чрезмерного усилия.
Установите фланец с ТЭНом в посадочное место бака. Затяните 5 болтов равномерно, крест-накрест, без чрезмерного усилия — чтобы не повредить прокладку и не сорвать резьбу.
Установите термостат на посадочное место в трубке ТЭНа.
Подключите провода в соответствии с ранее сделанной фотографией. Убедитесь в надёжности контактов.
Установите пластиковую крышку на место и закрепите винтами.
Откройте подачу холодной воды и заполните бак. Откройте горячий кран на смесителе — когда из него потечёт вода без воздуха, бак заполнен. Проверьте отсутствие протечек в районе фланца.
Проверьте работоспособность — установите среднюю температуру (50–60 °C) и включите нагрев. Через 15–20 минут проверьте, что вода начала нагреваться. Если водонагреватель не нагревает воду или выбивает УЗО — проверьте исправность термостата, состояние проводки и правильность подключения.
