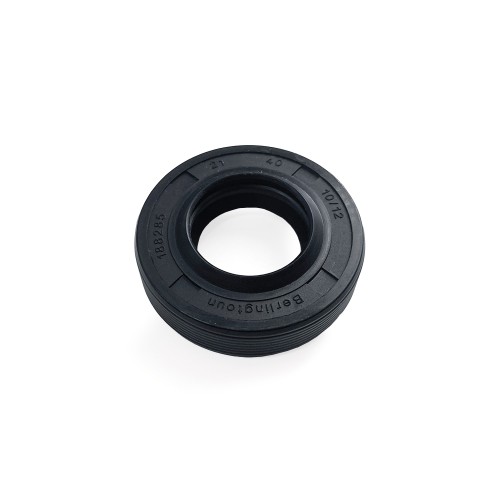

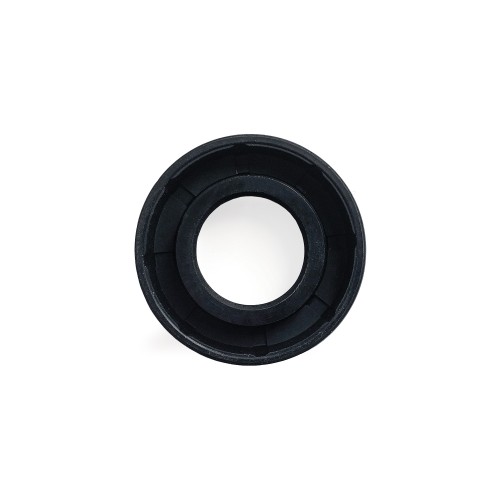

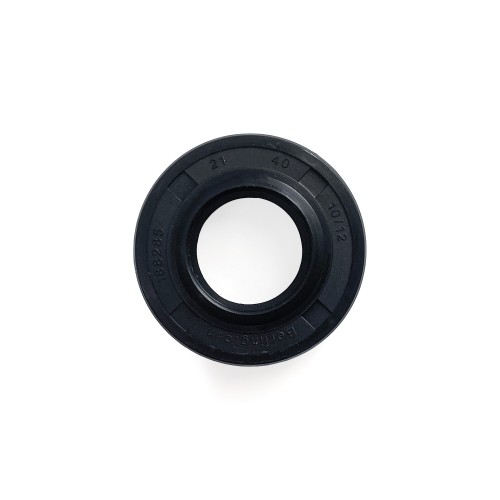

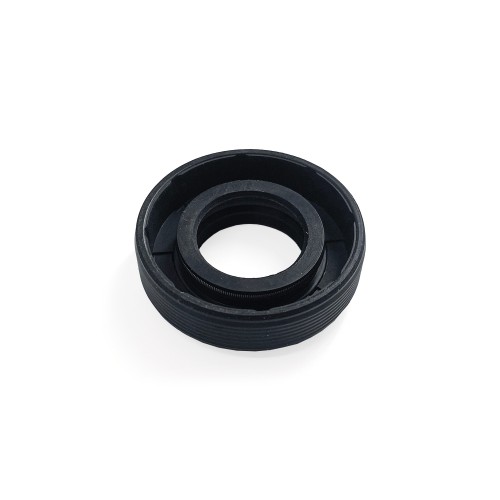

Сальник 21x40x10/12 Berlingtoun

1 Краткое описание

Сальник бака 21x40x10/12 — это армированная манжета вала барабана стиральной машины, которая защищает подшипниковый узел от попадания воды, моющих средств и грязи. Деталь изготовлена из маслостойкой резины NBR (нитрил-бутадиеновый каучук) с металлическим каркасом и пружиной, имеет внутренний диаметр 21 мм, внешний диаметр 40 мм и высоту 10 мм (в некоторых исполнениях — 12 мм с выступающей частью). Это расходный элемент, который со временем изнашивается под постоянным воздействием воды и высоких оборотов отжима. Если сальник выходит из строя, влага проникает к подшипникам, вызывая их коррозию и разрушение — вплоть до заклинивания барабана и дорогостоящего ремонта. Вовремя заменённый сальник обходится в разы дешевле, чем замена бака в сборе или подшипникового узла.

2 Назначение и применение

Сальник 21x40x10/12 устанавливается в задней части бака стиральной машины в районе оси барабана. Его основная функция — герметизация вала и защита подшипникового узла от проникновения воды. Деталь работает в паре с подшипниками 6203 (17x40x12 мм) и 6204 (20x47x14 мм), которые также подвержены износу при повреждении сальника.

Применяется как для плановой замены при ремонте подшипникового узла, так и для устранения протечек и повышенного шума при отжиме. Сальник совместим с широким спектром стиральных машин марок Ardo, Merloni, Indesit, Ariston, Hotpoint-Ariston, Whirlpool и ряда других брендов.

3 Основные характеристики

Параметр    Значение
Артикул    21x40x10/12
Альтернативные коды (взаимозаменяемость)    S003AD, SLB003AD, NQK2140, SAL395, 651029840, 750000200, 3244070266, X7707263, 113LG186, S003AD, SLB003AD, NQK2140, SAL395
Тип детали    Сальник (манжета армированная) вала барабана стиральной машины
Материал    Резина NBR (нитрил-бутадиеновый каучук) 70 Shore A, с металлическим каркасом и пружиной
Внутренний диаметр    21 мм
Внешний диаметр    40 мм
Высота    10 мм (также встречается 12 мм с выступающей частью)
Рабочая температура    от -30 °C до +100 °C
Вес    ~16 г
Совместимые бренды    Ardo, Merloni, Indesit, Ariston, Hotpoint-Ariston, Whirlpool
Оригинальность    Аналог (полный заменитель оригинала)
4 Признаки неисправности

Появление воды под стиральной машиной после стирки или отжима.

Повышенный шум, гул или скрежет при вращении барабана.

Сильные вибрации при отжиме, которых ранее не наблюдалось.

Барабан вращается с трудом, при прокрутке рукой слышен треск или хруст.

Следы ржавчины или коррозии на валу барабана и в области подшипникового узла.

Неприятный запах плесени или сырости из барабана.

Барабан прокручивается рывками, отжим не набирает обороты.

Видимые повреждения сальника: трещины, разрывы, потеря эластичности, деформация рабочей кромки.

5 Полный список совместимых моделей

 Ardo — основной список совместимости
Это самый полный перечень, так как данный сальник является стандартным для большинства моделей Ardo.

Серия A400: A 400, A400 PL, A400 PL (010105013), A400 PL (010105031), A400X PL, A400X PL (010105032)

Серия A410: A410, A410 (010980051), A410 (010980076), A410 PL, A410 PL (010105057), A410 PL (010105097), A410-N (010980159)

Серия A500: A 500, A 500 X, A500 (010980192), A500 PL (010105014), A500PL

Серия A510: A510 PL (010105058), A510PL

Серия A600: A600 PL (010105015), A600 PL (010105034), A600PL, A600X CZ, A600X CZ (010195020), A600X PL (010105021), A600X PL (010105035), A600X-1 CZ, A600X-1 CZ (010195008), A600XPL

Серия A610: A610, A610 (010980053), A610 (010980077), A610 PL (010105059), A610 PL (010105098), A610-N (010980160), A610PL

Серия A814: A814 (010980075), A814-N (010980158)

Серия FL: FL60E (010980039), FL60E-N (010980161), FL80E (010980042), FL80E-N (010980164), FL85S (010980040), FL85S-N (010980162)

Ardo: A 400, A 500, A 500 X, A400 PL, WT311, а также другие модели Ardo с баком, использующим подшипники 6203/6204 и сальник 21x40x10.

Merloni: модели с аналогичным типоразмером сальника (полный список уточняйте по модели машины).

Indesit: модели с баком, использующим подшипники 6203/6204 и сальник 21x40x10 (полный список уточняйте по модели машины).

Ariston: модели с аналогичным типоразмером сальника.

Hotpoint-Ariston: модели с аналогичным типоразмером сальника.

Whirlpool: модели с аналогичным типоразмером сальника.

Berlingtoun: модели, совместимые с сальником 21x40x10 (в том числе с оригинальным кодом GP-214010).

6 Важно

Перед заказом обязательно сверьте посадочные размеры: внутренний диаметр — 21 мм, внешний диаметр — 40 мм, высота — 10 мм (также встречается исполнение 12 мм). Если на вашей старой детали указан один из альтернативных кодов (S003AD, SLB003AD, NQK2140, SAL395, 651029840, 750000200, 3244070266, X7707263, 113LG186) — это тот же самый товар. Сальник является аналогом, а не оригиналом.

Сальник работает в паре с подшипниками 6203 (17x40x12 мм) и 6204 (20x47x14 мм). При замене сальника настоятельно рекомендуется проверить состояние подшипников — если они уже повреждены коррозией или издают шум, их также необходимо заменить. При установке нового сальника обязательно нанесите специальную смазку для сальников на рабочую кромку — это продлит срок службы детали и обеспечит герметичность. Убедитесь, что на новом сальнике нет трещин, разрывов и следов деформации. В комплект могут не входить крепёжные элементы — уточняйте комплектацию у продавца.

7 Рекомендации по установке

Отключите стиральную машину от электросети и перекройте подачу воды.

Слейте остатки воды из машины через сливной фильтр.

Снимите верхнюю и заднюю крышки корпуса, отсоедините патрубки, проводку и амортизаторы для доступа к баку.

Извлеките бак с барабаном из корпуса машины.

Разберите бак (если он разборный) или обеспечьте доступ к валу барабана со стороны шкива.

Снимите шкив и извлеките старый сальник, поддев его отвёрткой или специальным съёмником.

Очистите посадочное место от загрязнений, остатков старого сальника и ржавчины.

Проверьте состояние вала барабана: на нём не должно быть глубоких борозд, коррозии и задиров. При необходимости отполируйте вал мелкой наждачной бумагой.

Проверьте состояние подшипников. Если они издают шум или имеют люфт — замените их.

Нанесите специальную смазку для сальников на рабочую кромку новой манжеты.

Установите новый сальник 21x40x10/12 в посадочное место, обеспечив равномерную посадку без перекосов.

Соберите бак в обратной последовательности, установите шкив и закрепите его.

Установите бак в корпус машины, подключите патрубки, проводку и амортизаторы.

Соберите корпус, включите машину и запустите короткий цикл стирки без белья. Проверьте отсутствие протечек и посторонних шумов при отжиме.
