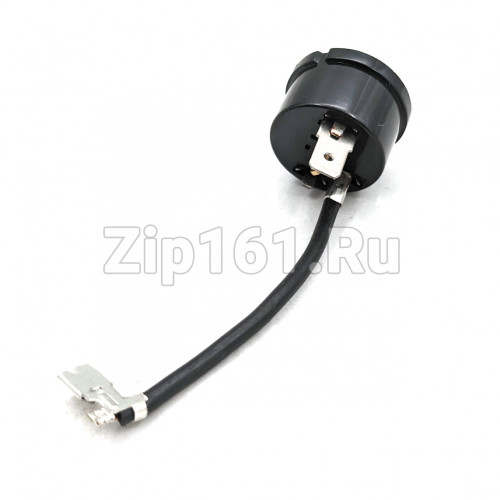

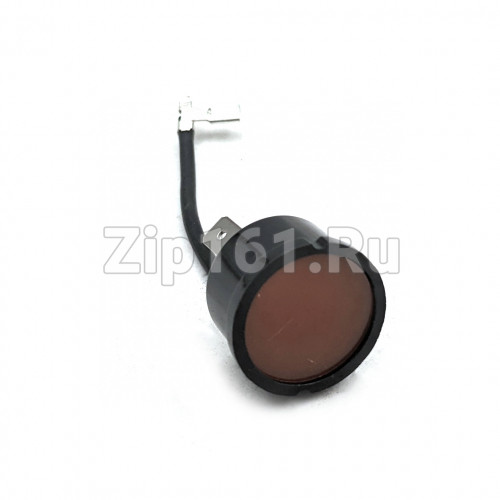

Реле защитное (таблетка) QD-14 1/4HP

Реле защитное 4TM QD-14 1/4HP

1. Краткое описание

Реле защитное (таблетка) QD-14 1/4HP — это универсальное тепловое защитное реле, предназначенное для защиты компрессора холодильника от перегрева, перегрузок по току и короткого замыкания. Деталь произведена компанией Wansheng (Washeng) и отличается высокой надёжностью, стабильностью работы и длительным сроком службы. Устройство выполнено в виде компактной «таблетки» с биметаллической пластиной, которая размыкает цепь при критическом нагреве обмоток двигателя (130 ± 10 °C). Устанавливается без доработок, полностью соответствует стандартным посадочным размерам. Если холодильник перестал запускаться, компрессор гудит, но не стартует, или срабатывает защита через несколько секунд после включения — замена этого реле восстановит нормальную работу агрегата.

2. Назначение и применение

Реле QD-14 выполняет несколько ключевых функций:

Защита компрессора от перегрева — биметаллическая пластина размыкает цепь при критическом нагреве обмоток двигателя (130 ± 10 °C), предотвращая его повреждение.

Защита от перегрузок по току — при превышении допустимой нагрузки (рабочий ток 1.3 А) реле автоматически отключает питание компрессора.

Защита от короткого замыкания — при замыкании обмоток реле срабатывает и размыкает цепь.

Автоматический перезапуск — после остывания биметаллической пластины контакты замыкаются, и компрессор снова готов к работе.

Совместимость с большинством бытовых холодильников — стандартное подключение и рабочее напряжение 220 В делают реле универсальным для многих моделей.

Применяется в бытовых холодильниках Indesit, Atlant, Stinol, Ariston, Beko, LG, Samsung, Nord и других совместимых моделях с компрессорами Embraco, Wansheng (Washeng) и Jiaxipera. Это расходный элемент: со временем биметаллическая пластина теряет упругость, контакты подгорают, и реле требует замены.

3. Основные характеристики

Параметр    Значение
Артикул    QD-14
Наименование    Реле защитное (тепловое, «таблетка»)
Тип    Универсальная деталь
Производитель    Wansheng (Washeng)
Материал    Пластик, металл, биметалл
Мощность компрессора    1/4 HP (183 Вт)
Напряжение    220 В
Частота    50/60 Гц
Рабочий ток    1.3 А
Пусковой ток    9 А
Температура срабатывания    130 ± 10 °C
Количество контактов    2
Тип подключения    2 контакта
Габариты (В×Ш×Г)    2,5 × 3 × 3 см
Вес с упаковкой    100 г
Место установки    Боковая часть компрессора
Совместимость с брендом    Indesit, Atlant, Stinol, Ariston, Beko, LG, Samsung, Nord, Daewoo, Whirlpool, Maytag, Amana
Страна изготовления    Китай
Альтернативные коды: 4TM, 4TMQD-14, TM-4, QD14, 00000011711, 00000011712, 00000011713, ZIPROS, РЕЛХ101, HL029

4. Признаки неисправности

Реле пора заменить, если вы заметили хотя бы один из этих признаков:

Компрессор не запускается — при включении холодильника слышен щелчок, но двигатель не запускается.

Холодильник отключается через несколько секунд — компрессор запускается и сразу глохнет, срабатывает тепловая защита.

Компрессор работает с перегревом — корпус компрессора сильно нагревается, реле часто отключает питание.

Посторонний шум при запуске — гудение, щелчки или вибрация в районе компрессора.

Запах горелого — перегрев контактов или оплавление корпуса реле.

Реле не размыкает цепь — компрессор не отключается при перегрузке, что ведёт к его повреждению.

Внешние повреждения — трещины, сколы или следы гари на корпусе реле.

5. Полный список совместимых моделей

Реле QD-14 (1/4 HP, 183 Вт) является универсальным и подходит к следующим моделям холодильников и компрессорам:

Холодильники:

Indesit, Atlant, Stinol, Ariston, Beko, LG, Samsung, Nord, Daewoo, Whirlpool, Maytag, Amana

Компрессоры:

Embraco, Wansheng (Washeng), Jiaxipera

Дополнительная совместимость:

Универсальная деталь — подходит для компрессоров мощностью 183 Вт (1/4 HP) с рабочим напряжением 220 В.

Морозильные лари и холодильные витрины — оборудование с аналогичными компрессорами.

Замена для реле: 4TM, TM-4, 4TMQD-14.

Если вашей модели нет в списке — проверьте маркировку компрессора или уточните по сервисной документации.

6. Важно

Перед заказом проверьте артикул. Снимите старое реле и убедитесь, что на нём выбит код QD-14 или один из аналогов — это исключит ошибку при подборе.

Универсальная деталь. Реле произведено для холодильников большинства брендов, геометрия и посадочные размеры полностью соответствуют стандарту.

Взаимозаменяемость. Деталь полностью заменяет артикулы 4TM, 4TMQD-14, TM-4, 00000011711, ZIPROS, РЕЛХ101, HL029.

Мощность компрессора. 183 Вт (1/4 HP) — не устанавливайте реле на компрессоры большей мощности, это может привести к перегрузке.

Напряжение. 220 В — проверьте, что ваша модель работает от этой сети.

Рабочий ток. 1.3 А — убедитесь, что это соответствует параметрам вашего компрессора.

Место изготовления. Китай (если на упаковке не указано иное).

Гарантия не предоставляется.

7. Рекомендации по установке

Отключите холодильник от сети — это правило безопасности при любом ремонте.

Снимите заднюю стенку холодильника — получите доступ к компрессору.

Сфотографируйте подключение — перед отсоединением разъёмов сделайте фото, чтобы не перепутать провода.

Отсоедините разъёмы — аккуратно снимите клеммы с контактов реле.

Снимите старое реле — аккуратно извлеките его из посадочного места на компрессоре.

Очистите посадочное место от пыли и загрязнений мягкой тканью.

Проверьте новое реле — на нём должна быть маркировка QD-14 или один из аналогов.

Установите новое реле — закрепите его на компрессоре, подключите разъёмы согласно фотографии.

Включите холодильник и проверьте работу — компрессор должен запуститься без посторонних шумов, а реле — не отключать его через несколько секунд.

Совет: при замене реле обязательно проверьте состояние пусковой обмотки компрессора и конденсатора. Если на них есть следы перегрева, оплавления или потемнения — замените их вместе с реле. Это обеспечит надёжный запуск компрессора и продлит срок службы всего узла.
