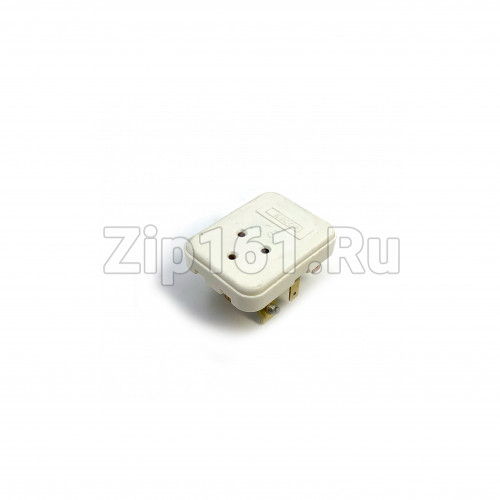

Пусковое реле 103N0050 Атлант 908081101431

Пусковое реле 103N0050 Атлант 908081101431

1. Краткое описание

Пусковое реле 103N0050 (артикул Атлант 908081101431) — это оригинальное позисторное (PTC) пускозащитное устройство, предназначенное для запуска компрессора холодильника и защиты его от перегрузок по току. Деталь произведена компанией Danfoss (Secop) и отличается высокой надёжностью, стабильностью работы и длительным сроком службы. Устройство оснащено позистором с сопротивлением 25 Ом и работает от сети 220–240 В. Устанавливается без доработок, полностью соответствует стандартным посадочным размерам. Если холодильник перестал запускаться, компрессор гудит, но не стартует, или срабатывает защита через несколько секунд после включения — замена этого реле восстановит нормальную работу агрегата.

2. Назначение и применение

Реле 103N0050 выполняет несколько ключевых функций:

Запуск компрессора — позисторное реле обеспечивает подачу напряжения на пусковую обмотку в момент старта двигателя и автоматически отключает её после выхода компрессора на рабочий режим.

Защита от перегрузок по току — при превышении допустимой нагрузки реле автоматически отключает питание компрессора.

Защита от перегрева — термочувствительный элемент размыкает цепь при критическом нагреве обмоток двигателя.

Автоматический перезапуск — после остывания позистора контакты замыкаются, и компрессор снова готов к работе.

Совместимость с большинством бытовых холодильников — стандартное подключение и рабочее напряжение 220–240 В делают реле универсальным для многих моделей.

Применяется в бытовых холодильниках Atlant, Indesit, Stinol, Ariston, Whirlpool, Bosch, Samsung, Liebherr, Бирюса, Минск и других моделях с компрессорами Danfoss/Secop серий TL, NL, FR, SC и PL. Это расходный элемент: со временем позистор теряет свойства, контакты подгорают, и реле требует замены.

3. Основные характеристики

Параметр    Значение
Артикул    103N0050
Наименование    Реле пусковое (позисторное, PTC Starter)
Тип    Оригинальная деталь Danfoss / Secop
Производитель    Danfoss (Secop)
Материал    Пластик, металл, керамика
Сопротивление    25 Ом
Напряжение    220–240 В
Частота    50/60 Гц
Количество контактов    3 + 1
Тип подключения    Плоские клеммы 4,8 мм
Мощность компрессора    120 Вт
Габариты (В×Ш×Г)    28 × 38 × 49 мм
Вес    ~30 г
Место установки    Боковая часть компрессора
Совместимость с брендом    Atlant, Indesit, Stinol, Ariston, Whirlpool, Bosch, Samsung, Liebherr, Бирюса, Минск
Страна изготовления    Китай
Альтернативные коды: 103N0055, 064746100201, 00426099, FR2530, G696210, TERM345, 103N0491, 117-7129, 424355.

4. Признаки неисправности

Реле пора заменить, если вы заметили хотя бы один из этих признаков:

Компрессор не запускается — при включении холодильника слышен щелчок, но двигатель не запускается.

Холодильник отключается через несколько секунд — компрессор запускается и сразу глохнет, срабатывает тепловая защита.

Компрессор работает с перегревом — корпус компрессора сильно нагревается, реле часто отключает питание.

Посторонний шум при запуске — гудение, щелчки или вибрация в районе компрессора.

Запах горелого — перегрев контактов или оплавление корпуса реле.

Реле не размыкает цепь — компрессор не отключается при перегрузке, что ведёт к его повреждению.

Внешние повреждения — трещины, сколы или следы гари на корпусе реле.

5. Полный список совместимых моделей

Реле 103N0050 подходит к следующим моделям холодильников и компрессорам:

Холодильники Атлант:

Модели с компрессорами TLX, TLY, CTC, CTB (например, ХМ 6025, М-7103-090).

Холодильники Indesit, Ariston, Stinol:

Модели с компрессорами Danfoss/Secop серий TL, NL, FR, SC, PL.

Холодильники Бирюса, Минск:

Модели с компрессорами Danfoss/Secop.

Холодильники Bosch, Samsung, Liebherr, Whirlpool:

Модели с компрессорами Danfoss/Secop.

Компрессоры Danfoss / Secop:

Серия TL: TL2.5F, TL3-5F, TL3.5F, TL4.5F, TL5.7KK, TL6F, TL8.7KK

Серия NL: NL6F, NL6-11F, NL7F, NL8F, NL11F, NLE13KK.4, NLE15KK.4

Серия FR: FR6-11G, FR7.5G, FR10G

Серия SC: SC10G, SC12G, SC15F

Серия PL: PL15F, PL20F

Дополнительная совместимость:

Другие бренды — холодильники с компрессорами Danfoss/Secop, где применяется PTC-реле с сопротивлением 25 Ом.

Если вашей модели нет в списке — проверьте маркировку компрессора или уточните по сервисной документации.

6. Важно

Перед заказом проверьте артикул. Снимите старое реле и убедитесь, что на нём выбит код 103N0050 или один из аналогов — это исключит ошибку при подборе.

Оригинальная деталь. Реле произведено компанией Danfoss (Secop) для компрессоров собственного производства, геометрия и посадочные размеры полностью соответствуют заводским.

Взаимозаменяемость. Деталь полностью заменяет артикулы 103N0055, 064746100201, 00426099, FR2530, G696210, TERM345, 103N0491, 117-7129, 424355.

Сопротивление. 25 Ом — убедитесь, что это соответствует параметрам вашего компрессора.

Напряжение. 220–240 В — проверьте, что ваша модель работает от этой сети.

Тип клемм. 4,8 мм — проверьте, какой разъём у вашего компрессора.

Место изготовления. Китай (если на упаковке не указано иное).

Гарантия не предоставляется.

7. Рекомендации по установке

Отключите холодильник от сети — это правило безопасности при любом ремонте.

Снимите заднюю стенку холодильника — получите доступ к компрессору.

Сфотографируйте подключение — перед отсоединением разъёмов сделайте фото, чтобы не перепутать провода.

Отсоедините разъёмы — аккуратно снимите клеммы с контактов реле.

Снимите старое реле — аккуратно извлеките его из посадочного места на компрессоре.

Очистите посадочное место от пыли и загрязнений мягкой тканью.

Проверьте новое реле — на нём должна быть маркировка 103N0050 или один из аналогов.

Установите новое реле — закрепите его на компрессоре, подключите разъёмы согласно фотографии.

Включите холодильник и проверьте работу — компрессор должен запуститься без посторонних шумов, а реле — не отключать его через несколько секунд.

Совет: при замене реле обязательно проверьте состояние пусковой обмотки компрессора и конденсатора. Если на них есть следы перегрева, оплавления или потемнения — замените их вместе с реле. Это обеспечит надёжный запуск компрессора и продлит срок службы всего узла.
