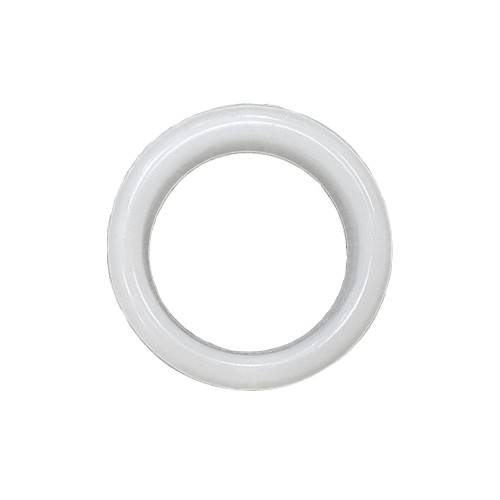

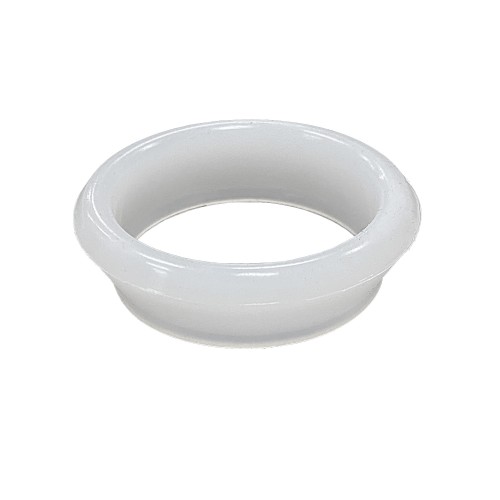

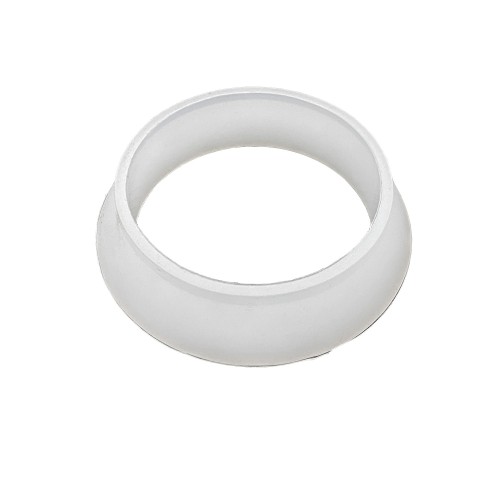

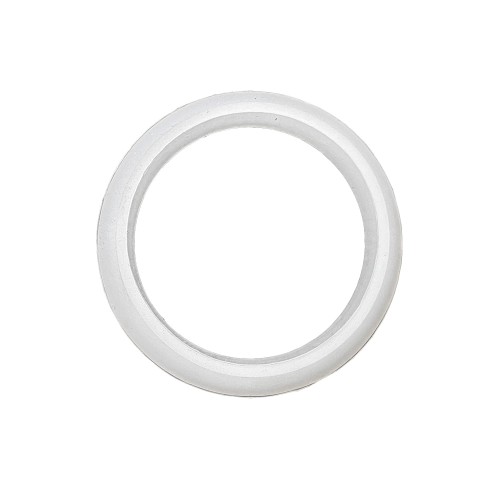

Прокладка фланца силиконовая ВЫСОКАЯ H17.5мм RF-64мм Thermex 401168

Прокладка фланца силиконовая ВЫСОКАЯ H17.5мм  RF-64мм Thermex 401168

1. Краткое описание
Высокая силиконовая прокладка RF-64 мм (артикул 401168) — это оригинальный уплотнительный элемент для герметизации соединения прижимного фланца ТЭНа и бака водонагревателя. Изготовлена из термостойкого силикона, устойчивого к горячей воде, известковому налёту и перепадам температур. Высота 17.5 мм (высокая версия) обеспечивает надёжное прилегание фланца даже при значительной деформации или накипи на посадочном месте . Полностью совместима с артикулами SpT066125, 00803641, 819993, 66155, WTH211UN, 65151737, 65150790. Подходит для водонагревателей Thermex, Ariston, Electrolux, Polaris, Garanterm, AquaVerso, Edisson, Superlux, ATT и многих других брендов.

2. Назначение и применение
Прокладка фланца — критически важный элемент герметизации накопительного водонагревателя. Она устанавливается между прижимным фланцем ТЭНа и баком, предотвращая протечки воды в месте крепления нагревательного элемента. Без качественной прокладки вода просачивается наружу, что приводит к коррозии, короткому замыканию и выходу из строя электроники .

Применяется в следующих случаях:

Замена ТЭНа — прокладка меняется обязательно при каждом демонтаже нагревателя

Профилактическая чистка бака — при удалении накипи и загрязнений

Появление подтёков — вода просачивается в области фланца

Затвердевание или повреждение — старая прокладка потеряла эластичность

Важно: Силиконовая прокладка — расходный материал. При замене ТЭНа всегда устанавливайте новую прокладку, даже если старая выглядит целой .

3. Основные характеристики
Параметр    Значение
Артикул    401168
Тип    Уплотнительная прокладка для ТЭНа
Материал    Термостойкий силикон
Наружный диаметр    62–64 мм
Внутренний диаметр    48 мм
Высота (толщина)    17.5 мм (высокая версия)
Посадочный размер фланца    48/62 мм
Цвет    Белый / Прозрачный
Рабочая температура    от −40 °C до +200 °C
Альтернативные коды и артикулы
401168 (основной код Thermex)

SpT066125 / 066125 / 66125

00803641

819993 / 66155

WTH211UN

65151737 / 65150790

PRF064H (высокая версия)

PRF064 (стандартная версия)

4. Признаки неисправности
Замените прокладку, если ваш водонагреватель демонстрирует:

Подтёки воды в области фланца — вода просачивается через уплотнение

Затвердевшая или потрескавшаяся прокладка — силикон потерял эластичность

Прокладка деформирована — сжата, сплющена или имеет следы перегрева

Появление ржавчины на фланце — вода попадает в соединение

Запах гари или короткое замыкание — вода попала на электрические контакты

После замены ТЭНа — прокладка не подлежит повторному использованию

Важно: При появлении подтёков немедленно отключите водонагреватель от сети — попадание воды на электрические компоненты опасно для жизни.

5. Полный список совместимых моделей водонагревателей
THERMEX (Термекс)
Серия RZB: RZB 30F, RZB 50F, RZB 80F, RZB 100F, RZB 30L, RZB 50L, RZB 80L, RZB 100L, RZB 30FV, RZB 50FV, RZB 80FV, RZB 100FV

Серия RZL: RZL 30 VS, RZL 50 VS, RZL 80 VS, RZL 100 VS, RZL 120 VS, RZL 150 VS, RZL 30 VP, RZL 50 VP, RZL 80 VP, RZL 100 VP

Серия IF (Flat Plus): IF 30V, IF 50V, IF 80V, IF 100V

Серия ID (Diamond): ID 30V, ID 50V, ID 80V, ID 100V

Серия IR: IR 80V, IR 100V, IR 120V, IR 150V

Серия IU: IU 30 V, IU 40 V, IU 50 V

Серия MK: MK 30 V, MK 50 V, MK 80 V, MK 100 V

Серия FSS: FSS 30 V, FSS 50 V, FSS 80 V, FSS 100 V

Серия IBL: IBL 30 V, IBL 50 V, IBL 80 V, IBL 100 V

Серия Champion: все модели с фланцем RF64

Серия Sprint: все модели с фланцем RF64

Серия ER: все модели с фланцем RF64

Серия ES: все модели с фланцем RF64

ARISTON (Аристон)
Серия NTS FLAT: NTS FLAT 30 V (RE), NTS FLAT 50 V (RE), NTS FLAT 80 V (RE), NTS FLAT 100 V (RE)

Серия NTS FLAT PW: NTS FLAT PW 30 V (RE), NTS FLAT PW 50 V (RE), NTS FLAT PW 80 V (RE), NTS FLAT PW 100 V (RE)

Серия SHT: SHT 30 V, SHT 50 V, SHT 80 V, SHT 100 V, SHT 30 H, SHT 50 H, SHT 80 H, SHT 100 H

Серия SHT-EL: SHT-EL 30 V, SHT-EL 50 V, SHT-EL 80 V, SHT-EL 100 V, SHT-EL 30 H, SHT-EL 50 H, SHT-EL 80 H, SHT-EL 100 H

Серия ABS: модели с фланцем RF64

Серия Velis: модели с фланцем RF64

ELECTROLUX (Электролюкс)
Серия EWH Royal: EWH 30 Royal, EWH 50 Royal, EWH 80 Royal, EWH 100 Royal, EWH 30 Royal H, EWH 50 Royal H, EWH 80 Royal H, EWH 100 Royal H

Серия EWH Centurio Digital H: EWH 30 Centurio Digital H, EWH 50 Centurio Digital H, EWH 80 Centurio Digital H, EWH 100 Centurio Digital H

Серия EWH Genie O: EWH 10 Genie O, EWH 15 Genie O

Серия EWH Genie U: EWH 10 Genie U, EWH 15 Genie U

Серия EWH Rival O: EWH 10 Rival O, EWH 15 Rival O

Серия EWH Rival U: EWH 10 Rival U, EWH 15 Rival U

POLARIS (Полярис)
Серия FDMS V: FDMS 10 V

Серия FDM: FDM 10 V

Серия FD V: FD 10 V, FD 20 V, FD 30 V, FD 50 V

Другие бренды
GARANTERM: модели с фланцем RF64

AquaVerso: модели с фланцем RF64

Edisson: модели с фланцем RF64

Superlux: модели с фланцем RF64

ATT: модели с фланцем RF64

Timberk: модели с фланцем RF64

Ballu: модели с фланцем RF64

Zanussi: модели с фланцем RF64

Leran: модели с фланцем RF64

Haier: модели с фланцем RF64

Gorenje: модели с фланцем RF64

Bosch: модели с фланцем RF64

AEG: модели с фланцем RF64

Ferroli: модели с фланцем RF64

Baxi: модели с фланцем RF64

Atlantic: модели с фланцем RF64

De Luxe: модели с фланцем RF64

Elenberg: модели с фланцем RF64

Elsotherm: модели с фланцем RF64

Etalon: модели с фланцем RF64

Fais: модели с фланцем RF64

Hotpoint: модели с фланцем RF64

ISEA: модели с фланцем RF64

Lemax: модели с фланцем RF64

Monlan: модели с фланцем RF64

Nibe: модели с фланцем RF64

Oasis: модели с фланцем RF64

OSO: модели с фланцем RF64

Real: модели с фланцем RF64

Redber: модели с фланцем RF64

Regent: модели с фланцем RF64

Simat: модели с фланцем RF64

Stout: модели с фланцем RF64

Termica: модели с фланцем RF64

Termolux: модели с фланцем RF64

VLS: модели с фланцем RF64

Акватекс: модели с фланцем RF64

ОКА: модели с фланцем RF64

ЭВАН: модели с фланцем RF64

6. Важно
Перед заказом обязательно проверьте:

Высоту прокладки — 17.5 мм (высокая). Существует также стандартная версия высотой 12–13 мм (PRF064). Высокая версия используется в моделях, где требуется больший прижим или где посадочное место имеет деформацию

Диаметр фланца — RF-64 мм. Несовпадение сделает установку невозможной

Посадочный размер — 48/62 мм. Убедитесь, что ваш ТЭН имеет именно такой фланец

Материал — силикон. Не путайте с резиновыми прокладками — силикон более термостойкий и долговечный

Артикул — ориентируйтесь на 401168 или один из перечисленных аналогов

Важное примечание: При замене ТЭНа обязательно замените прокладку. Повторное использование старой прокладки приводит к протечкам и выходу из строя водонагревателя.

7. Рекомендации по установке
Отключите водонагреватель от сети — выньте вилку из розетки или отключите автомат

Перекройте подачу воды — закройте вентиль на входе холодной воды

Слейте воду из бака — через дренажный кран или отсоединив шланг подачи

Снимите защитную крышку — доберитесь до фланца ТЭНа

Сфотографируйте подключение — перед снятием клемм сделайте фото

Отсоедините провода — аккуратно снимите клеммы с контактов ТЭНа

Открутите прижимную гайку — ослабьте крепление фланца

Извлеките старый ТЭН — аккуратно, без резких движений

Удалите старую прокладку — снимите её с фланца ТЭНа или с посадочного места бака

Очистите посадочное место — удалите накипь, загрязнения и остатки старой прокладки

Установите новую прокладку — наденьте её на фланец ТЭНа, убедившись в правильной ориентации

Вставьте ТЭН — аккуратно введите нагреватель в бак, следя за тем, чтобы прокладка не сместилась

Затяните гайку — закрутите центральную гайку до упора (не перетягивайте!)

Подключите провода — наденьте клеммы согласно фото

Заполните бак водой — до включения питания! Откройте кран горячей воды, дождитесь появления воды

Проверьте герметичность — осмотрите место установки на предмет протечек

Включите питание — только после заполнения бака водой

Совет: При замене прокладки обязательно проверьте состояние магниевого анода — если он израсходован, замените его. Также очистите ТЭН от накипи — это продлит срок службы нагревателя. Не включайте водонагреватель без воды — это приведёт к мгновенному выходу ТЭНа из строя.
