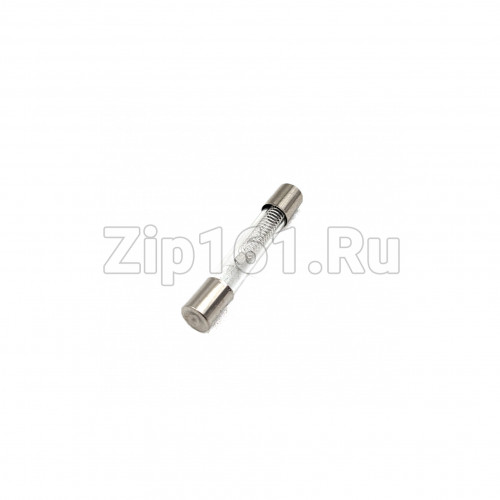

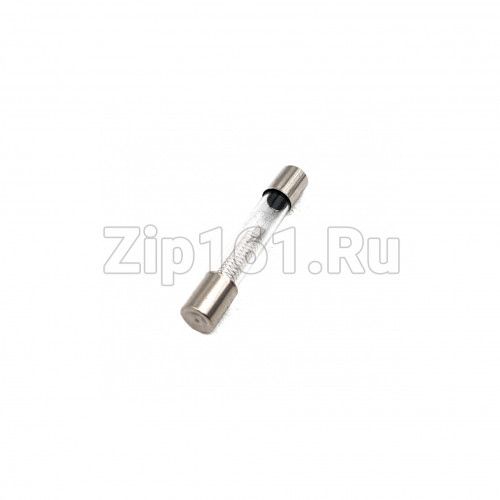

Предохранитель для СВЧ 750mA - 5KV 3079032-750 (L-40mm)

Предохранитель для СВЧ 750mA - 5KV 3079032-750 (L-40mm)

1 Краткое описание
Защитите свою микроволновку от дорогостоящего ремонта — замените сгоревший высоковольтный предохранитель!

Высоковольтный плавкий предохранитель 3079032-750 (маркировка E197) — это критически важный защитный компонент, который принимает на себя удар при скачках напряжения и коротких замыканиях в высоковольтной цепи микроволновой печи. Если ваша СВЧ перестала греть, но при этом работает (свет, вентилятор, вращение стола), — в большинстве случаев проблема именно в этом предохранителе.

Номинальный ток: 750 мА (0,75 А) | Рабочее напряжение: 5000 В (5 кВ) | Длина корпуса: 40 мм | Диаметр: 6 мм

Это универсальная запчасть, которая подходит для микроволновых печей практически всех популярных брендов: Samsung, LG, Daewoo, Whirlpool, Sharp, Panasonic, Bosch и многих других.

2 Назначение и применение
Высоковольтный предохранитель устанавливается в цепи высокого напряжения микроволновой печи — между высоковольтным трансформатором и конденсатором или магнетроном. Его основная задача — защита дорогостоящих узлов от выхода из строя при:

резких скачках напряжения в электросети;

коротком замыкании в высоковольтной цепи;

неисправности высоковольтного диода или конденсатора;

пробое магнетрона;

перегрузке трансформатора.

При превышении допустимого тока предохранитель мгновенно перегорает, разрывая цепь и предотвращая повреждение трансформатора, конденсатора и магнетрона — самых дорогих компонентов СВЧ-печи. Стоимость предохранителя в десятки раз ниже стоимости этих узлов, поэтому своевременная замена — самое экономичное решение.

3 Основные характеристики
Параметр    Значение
Тип детали    Высоковольтный плавкий предохранитель (плавкая вставка)
Артикул    3079032-750
Маркировка    E197
Номинальный ток    750 мА (0,75 А)
Рабочее напряжение    5000 В (5 кВ)
Длина корпуса    40 мм
Диаметр корпуса    6 мм
Тип корпуса    Стеклянный цилиндрический (без держателя)
Материал контактов    Сталь, цилиндрические
Тип срабатывания    Быстродействующий
Стандарт    IEC 60127-2
Альтернативные коды и артикулы
Данный предохранитель полностью взаимозаменяем со следующими оригинальными и аналоговыми артикулами:

E197 (основной торговый код)

E197r

XP5KV075A

XP5KV-075-5KV

F750mA L5KV

EAF36358325 (LG)

EAF36358305 (LG)

EAF36358302 (LG)

MCW401UN

MCW400UN

SVCH007-0,75А

FUS021

130008

TD-1550

Совместимые обозначения: Высоковольтный предохранитель 5kV 0.75A, HV fuse 750mA 5000V, Microwave high voltage fuse.

4 Признаки неисправности
Замена высоковольтного предохранителя требуется, если вы заметили хотя бы один из следующих симптомов:

Микроволновая печь работает, но не греет — самый распространённый признак. Печь включается, свет горит, вентилятор работает, стол вращается, но еда остаётся холодной.

Полное отсутствие нагрева при работающих остальных функциях.

Микроволновка включается на несколько секунд и отключается — срабатывает защита.

Выбивает автоматический выключатель или УЗО при включении печи в режиме нагрева.

Слышен щелчок, после которого печь перестаёт греть — характерный звук перегорания предохранителя.

Визуальные повреждения предохранителя: потемнение стекла, разрыв нити, наличие нагара внутри колбы.

Запах гари при работе печи.

Важно: если после замены предохранителя он сгорает снова — это указывает на более серьёзную неисправность (пробой диода, конденсатора или магнетрона). В этом случае требуется полная диагностика высоковольтной цепи.

5 Полный список совместимых моделей
Данный предохранитель является универсальным и подходит для микроволновых печей большинства производителей, использующих высоковольтную цепь с аналогичными параметрами. Подбор осуществляется по параметрам: ток 750 мА, напряжение 5 кВ, длина 40 мм.

Samsung (Самсунг) — серии CE, GE, ME, MG, M1914, M197:
CE1000, CE1000R, CE1031, CE1031AT, CE104VD, CE1051R, CE106B, CE1070, CE1070R, CE1071, CE1071A, CE1071AT, CE1071AR, CE1072, CE1073, CE108MDF, CE1175, CE117PA, CE2618NR, CE2870, CE290DN, CE2914NR, CE2927NR, CE292DN, CE2974NR, CE297DN, CE3110N, GE102, GE102W, GE102Y, GE1072, GE107LR, GE107W, GE109MST1, M1914NR, M192DN, M197DFR, M197DMR, M197DN, MC285TATCSQ, ME109F, MG11H2020, MG28F301, MG28F303, MG28H5125, MG28H5185, MW101P, MW102N, MW107LR, MW107W, MW1736NR

LG (ЭлДжи) — серии MS, MC, MH, MW, LMH, LMC:
MS1947C, MS2042D, MS2342D, MS2595CIS, MS2595DIS, MS2645CIS, MS2645DIS, MS3442D, MS3947C, MS4042D, MS4295CIS, MS4295DIS, MS5642D, MC1947C, MC2042D, MC2147C, MC2342D, MC2842D, MC2845D, MC2947C, MC3042D, MC3147C, MC3242D, MC3442D, MC3947C, MC4042D, MC4242D, MC4295CIS, MC4295DIS, MC5642D, MH1947C, MH2042D, MH2342D, MH2842D, MH2947C, MH3042D, MH3147C, MH3242D, MH3442D, MH3947C, MH4042D, MH4242D, MH5642D, MW1947C, MW2042D, MW2342D, MW2842D, MW2947C, MW3042D, MW3147C, MW3242D, MW3442D, MW3947C, MW4042D, MW4242D, MW5642D, LMH1947C, LMH2042D, LMH2342D, LMH2842D, LMH2947C, LMH3042D, LMH3147C, LMH3242D, LMH3442D, LMH3947C, LMH4042D, LMH4242D, LMH5642D, LMC1947C, LMC2042D, LMC2342D, LMC2842D, LMC2947C, LMC3042D, LMC3147C, LMC3242D, LMC3442D, LMC3947C, LMC4042D, LMC4242D, LMC5642D

Daewoo (Дэу) — серии KOR, KOG, KOM, MWO:
KOR-6L0B, KOR-6L0R, KOR-6L0W, KOR-6L5B, KOR-6L5R, KOR-6L5W, KOR-6LB, KOR-6LR, KOR-6LW, KOR-8L0B, KOR-8L0R, KOR-8L0W, KOR-8L5B, KOR-8L5R, KOR-8L5W, KOR-8LB, KOR-8LR, KOR-8LW, KOG-6L0B, KOG-6L0R, KOG-6L0W, KOG-8L0B, KOG-8L0R, KOG-8L0W, KOM-6L0B, KOM-6L0R, KOM-6L0W, KOM-8L0B, KOM-8L0R, KOM-8L0W, MWO-6L0B, MWO-6L0R, MWO-6L0W, MWO-8L0B, MWO-8L0R, MWO-8L0W

Whirlpool (Вирпул) — серии MT, MWO, VT:
MT211, MT212, MT213, MT214, MT215, MT216, MT217, MT218, MT219, MT220, MT221, MT222, MT223, MT224, MT225, MWO100, MWO101, MWO102, MWO103, MWO104, MWO105, MWO106, MWO107, MWO108, MWO109, MWO110, VT100, VT101, VT102, VT103, VT104, VT105, VT106, VT107, VT108, VT109, VT110

Sharp (Шарп) — серии R, RZ, SMC:
R-2, R-2A, R-2B, R-2C, R-2D, R-2E, R-2F, R-2G, R-2H, R-2J, R-2K, R-2L, R-2M, R-2N, R-2P, R-2R, R-2S, R-2T, R-2V, R-2W, R-2X, R-2Y, R-2Z, RZ-2, RZ-2A, RZ-2B, RZ-2C, RZ-2D, RZ-2E, RZ-2F, RZ-2G, RZ-2H, RZ-2J, RZ-2K, RZ-2L, RZ-2M, RZ-2N, RZ-2P, RZ-2R, RZ-2S, RZ-2T, RZ-2V, RZ-2W, RZ-2X, RZ-2Y, RZ-2Z, SMC0912BS, SMC1111AB, SMC1452CH, SMC1655BS, SMC1662DS

Panasonic (Панасоник) — серии NN, NE, NNS:
NN-ST342, NN-ST342W, NN-ST342WQPQ, NN-GT35HMLPK, NN-SD271, NN-SD281, NN-SD291, NN-SD301, NN-SD311, NN-SD321, NN-SD331, NN-SD341, NN-SD351, NN-SD361, NN-SD371, NN-SD381, NN-SD391, NN-SD401, NN-SD411, NN-SD421, NN-SD431, NN-SD441, NN-SD451, NN-SD461, NN-SD471, NN-SD481, NN-SD491, NN-SD501, NE-1020, NE-1030, NE-1040, NE-1050, NE-1060, NE-1070, NE-1080, NE-1090, NE-1100, NE-1110, NE-1120, NE-1130, NE-1140, NE-1150, NE-1160, NE-1170, NE-1180, NE-1190, NE-1200, NNS101, NNS102, NNS103, NNS104, NNS105, NNS106, NNS107, NNS108, NNS109, NNS110

Bosch (Бош) — серии HMT, HMB, HMG:
HMT72M450, HMT72M451, HMT72M452, HMT72M453, HMT72M454, HMT72M455, HMT72M456, HMT72M457, HMT72M458, HMT72M459, HMT72M460, HMB72M450, HMB72M451, HMB72M452, HMB72M453, HMB72M454, HMB72M455, HMB72M456, HMB72M457, HMB72M458, HMB72M459, HMB72M460, HMG72M450, HMG72M451, HMG72M452, HMG72M453, HMG72M454, HMG72M455, HMG72M456, HMG72M457, HMG72M458, HMG72M459, HMG72M460

Прочие совместимые бренды и модели:

Midea — все модели с высоковольтной цепью 5 кВ

Haier — все модели с высоковольтной цепью 5 кВ

Electrolux — все модели с высоковольтной цепью 5 кВ

Hotpoint Ariston — все модели с высоковольтной цепью 5 кВ

Beko — все модели с высоковольтной цепью 5 кВ

Candy — все модели с высоковольтной цепью 5 кВ

Indesit — все модели с высоковольтной цепью 5 кВ

Gorenje — все модели с высоковольтной цепью 5 кВ

Siemens — все модели с высоковольтной цепью 5 кВ

LG — все модели с высоковольтной цепью 5 кВ

Samsung — все модели с высоковольтной цепью 5 кВ

6 Важно
Перед заменой обязательно отключите микроволновую печь от электросети. В высоковольтной цепи сохраняется опасный заряд даже после отключения. Перед любыми работами разрядите высоковольтный конденсатор через изолированную отвёртку с резиновой ручкой.

Никогда не устанавливайте предохранитель с другими параметрами. Использование предохранителя на больший ток (например, 1 А вместо 750 мА) приведёт к тому, что при неисправности сгорит не предохранитель, а трансформатор или магнетрон — ремонт обойдётся в десятки раз дороже.

Если новый предохранитель сгорает сразу после установки — это признак более серьёзной неисправности: пробой высоковольтного диода, конденсатора или магнетрона. Не пытайтесь устанавливать предохранитель повторно — требуется диагностика специалистом.

Предохранитель — расходный материал. Даже при нормальной эксплуатации со временем нить предохранителя может разрушиться из-за старения, вибрации или окисления контактов. При плановом обслуживании СВЧ рекомендуется проверять его состояние.

Универсальность — главное преимущество. Данный предохранитель не привязан к конкретному бренду или артикулу. Он подходит везде, где совпадают параметры: 750 мА, 5 кВ, длина 40 мм.

В комплект поставки входит только предохранитель. Держатель, крепёжные элементы и провода не входят. При необходимости заказывайте их отдельно.

Проверьте целостность предохранителя сразу после получения. Даже новый предохранитель может иметь дефекты (трещины стекла, повреждение нити). Прозвоните его мультиметром перед установкой.

7 Рекомендации по установке
Перед началом работ обязательно отключите микроволновую печь от электрической сети.

Порядок действий:

Снимите крышку корпуса. Открутите винты по периметру задней или боковой стенки печи и аккуратно снимите металлический кожух.

Найдите высоковольтный предохранитель. Он расположен в высоковольтной цепи — обычно рядом с трансформатором или конденсатором. Предохранитель может быть в стеклянном корпусе или в пластиковом защитном кожухе.

Разрядите высоковольтный конденсатор. Возьмите изолированную отвёртку с резиновой ручкой и замкните выводы конденсатора на корпус печи. Это обязательная мера безопасности — в конденсаторе может сохраняться заряд до 2000 В и более.

Демонтаж старого предохранителя. Отсоедините провода от клемм предохранителя (обычно используются разъёмы-фастоны). Извлеките предохранитель из держателя или зажимов.

Проверка нового предохранителя. Прозвоните новый предохранитель мультиметром — сопротивление должно быть близко к 0 Ом. Если прибор показывает обрыв, предохранитель неисправен.

Установка. Вставьте новый предохранитель в держатель и подключите провода к клеммам. Убедитесь, что контакты плотно прилегают и не болтаются.

Проверка. Установите крышку корпуса на место. Включите печь и запустите короткий цикл нагрева (30–60 секунд) с чашкой воды. Убедитесь, что вода нагревается, отсутствуют искрение, запах гари и посторонние звуки.

Для продления срока службы предохранителя: используйте стабилизатор напряжения при нестабильной электросети, не включайте печь с пустой камерой и регулярно проводите профилактический осмотр высоковольтной цепи.
