Предохранитель 0,9А. 2 провода

Предохранитель 0,9А. 2 провода

1. Краткое описание
Высоковольтный плавкий предохранитель номиналом 0,9 А (900 мА), рассчитанный на рабочее напряжение 5 кВ, в сборе с двумя проводами и контактными клеммами. Предназначен для установки в высоковольтной цепи магнетрона микроволновой печи. При аварийных режимах — перегрузках, коротких замыканиях, пробое элементов — перегорает и разрывает цепь, предотвращая выход из строя магнетрона, трансформатора и других дорогостоящих компонентов. Наличие двух проводов с клеммами упрощает монтаж в моделях, где конструктивно предусмотрено подключение через клеммную колодку. Повышенный номинал (0,9 А) указывает на применение преимущественно в СВЧ‑печах мощностью 900–1000 Вт.

2. Назначение и применение
Деталь применяется в высоковольтной части электрической схемы микроволновой печи:

защита магнетрона от критических перегрузок и пробоев;
предотвращение повреждения высоковольтного трансформатора при нештатных режимах;
исключение риска возгорания и разрушения компонентов цепи (конденсатора, диода) при коротком замыкании;
обеспечение безопасной эксплуатации за счёт гарантированного обесточивания высоковольтного контура при аварии.
Используется как сменная деталь при ремонте СВЧ‑печей: устанавливается взамен перегоревшего штатного предохранителя с аналогичными параметрами и типом подключения.

3. Основные характеристики

Номинальный ток срабатывания: 0,9 А (900 мА).
Рабочее/пробивное напряжение: 5 кВ (5000 В).
Тип: плавкий высоковольтный предохранитель.

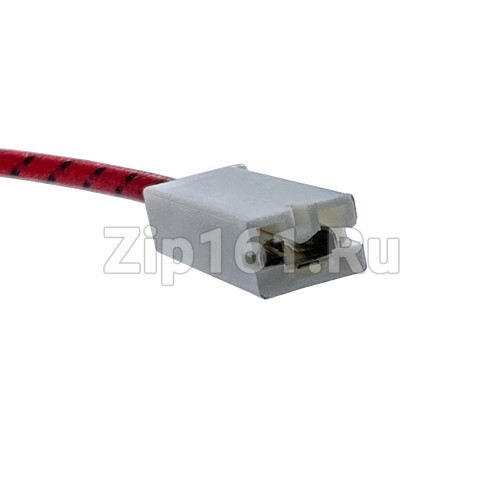

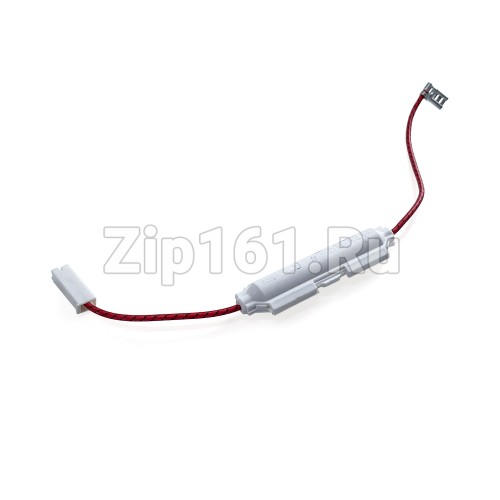

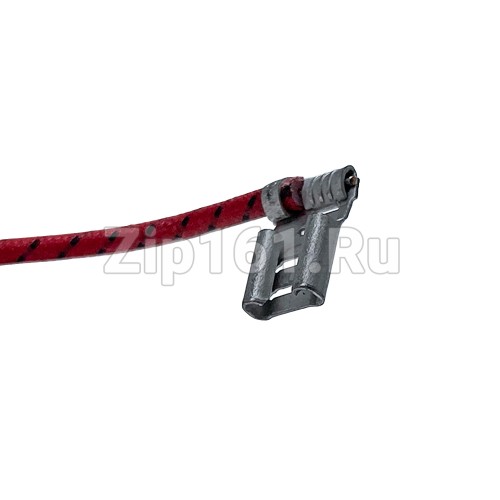

Исполнение: стеклянная трубка с металлическими торцевыми контактами, в сборе с двумя проводами и клеммами.
Длина корпуса предохранителя: типовая (около 30–40 мм, в зависимости от производителя).
Температурная стойкость: рассчитан на эксплуатацию в условиях штатного нагрева внутри корпуса СВЧ‑печи.
Скорость срабатывания: быстродействующая (перегорание при превышении номинала).
Совместимость: определяется электрическими параметрами (0,9 А, 5 кВ), типом подключения (клеммы/провода) и посадочным местом.

4. Признаки неисправности

Полное отсутствие нагрева при работающей электронике (вентилятор, подсветка, дисплей, вращение тарелки — исправны).
Печь включается, но не греет; слышен гул высоковольтного трансформатора без последующего нагрева.
Срабатывание общего автомата защиты или выбивание пробок при включении печи — следствие пробоя в высоковольтной цепи, после которого предохранитель сгорает.
Видимый разрыв токопроводящего элемента внутри стеклянной трубки (нить перегорела).
Оплавление корпуса предохранителя либо потемнение стекла — признак сильного нагрева и аварийного режима.
Оплавление, подгорание либо окисление клемм и проводов — приводят к плохому контакту, перегреву и преждевременному перегоранию.
Повторное перегорание предохранителя сразу после замены — указывает на серьёзную неисправность в цепи (пробой конденсатора, диода, магнетрона либо трансформатора).

5. Полный список совместимых моделей
Предохранитель 0,9 А, 5 кВ с двумя проводами совместим со следующими моделями СВЧ‑печей (преимущественно мощностью 900–1000 Вт) при условии совпадения электрических параметров и типа подключения:

Samsung:
CE1000R/BWT, CE115KSR/BWT, CE1160R/SBW, CE1160R‑U/BWT, CE1175ER‑S/BWT, CE117PAERX/BWT, CE2638NR/BWT, CE2718NR‑D/BWT, CE281DNR/BWT, CE283DNR‑D/BWT, CE287DNR/BWT, CE2875NR/BWT, CE2914NR/BWT, CE2927NR/BWT, CE3260FS/HAC, C105AFR5SD/BWT, C105AR‑5U/BWT, C103R‑5D/BWT, C105AR‑T/BWT, C105AR‑TS/BWT, C106R‑T/BWT, CP1395STR/BWT, FG77KSTR/BWT, GE107LR‑S/SBW, GE107WR/BWT, GE107WR/SBW, GE83MRT, GE88MRT, ME83, ME88, MG23, MG28, MS23, MS88, RE29, RE88, MS23F303, MS23K301, MS25J303, MW8800K, MW87GR‑S.

LG:
MS‑2548G, MS‑2648B, MS‑2650G, MS‑2948D, MS‑2948G, MS‑2948W, MS‑3048G, MS‑3048W, MH‑6343B, MH‑6343W, MH‑6848B, MH‑6848W, MC‑8689W, MC‑8489W, MC‑8089W, MC‑8088W, MC‑7848W, MB‑4043G, MH‑3949W, LM‑1321W, LM‑1321G, LM‑1321B, LM‑1321S.

Panasonic:
NN‑CD97, NN‑CS596, NN‑ST596, NN‑DS59, NN‑GD37, NN‑GF50, NN‑GS310, NN‑CF87, NN‑CD997, NN‑SD987, NN‑SN977, NN‑GD55, NN‑GD57.

Bosch:
HMT84M42, HMT105, HMT82M42, HMT75G654, HF15M564, BEL520MS0, BE520LMR0, BE525LMS0, H11GE60N0.

Siemens:
HF15M264, HMT72M654, HMT75G654, HF15M564.

Neff:
BEL520MS, BE520LMR, H11GE60N.

Electrolux:
EMM2500, EMW25000, EMS2340, EMT2020, EMM2300, EMM2005, EMM2305.

Whirlpool:
AMW730, AMW830, MW2200, AVM305, WMH2301, WMH2501.

Gorenje:
MO23E1, MO42E1, MO25DW, MO30DW, MO52DW, MT320W, MT321S.

Midea:
MM820C, MM920C, EG825, AG830, EG730, EM820C, AM820C.

Beko:
MGB23231, MGB25230, CMG23110, CMG25110, MGB20240, MGB23240.

Candy:
CMW2370, CMG2070, CMXG25, CMXG30, CMW800E, CMG700E.

Scarlett:
SC‑MW23S53, SC‑MW25S54, SC‑MW2320, SC‑MW2520, SC‑MW2720, SC‑MW3020.

Vitek:
VT‑1660, VT‑1670, VT‑1850, VT‑1950, VT‑2050, VT‑1860, VT‑2350.

Supra:
MWS‑2301, MWS‑2501, MWS‑2310, MWS‑2510, MWS‑2701, MWS‑3010.

Rolsen:
MW‑2020, MW‑2320, MW‑2005, MW‑2505, MW‑2720, MW‑3020, MW‑2220.

Hyundai:
H‑MW1220, H‑MW1520, H‑MW2020, H‑MW2320, H‑MW2520, H‑MW3020.

Horizont:
23MW800‑00, 25MW900‑00, 27MW900‑00, 30MW1000‑00.

BBK:
20MWS‑821M, 23MWS‑901M, 20MWS‑850M, 23MWS‑950M, 20MWS‑900M.

Mystery:
MMW‑2308, MMW‑2508, MMW‑3008, MMW‑2708, MMW‑2208.

Polaris:
PMW 2302, PMW 2502, PMW 2310, PMW 3010, PMW 2702, PMW 3202.

Daewoo:
KOC‑1A4R, KOC‑1B4R, KOR‑8A4K, KOR‑9A4K, KOR‑13A4K, KOR‑33R.

Zanussi:
ZMW2310, ZMW2510, ZMW3010, ZMW2210.

Sharp:
R‑2300R, R‑2500R, R‑3000R, R‑23A5R, R‑27A5R.

Indesit:
MWIA 230, MWIA 250, MWI 231, MWI 251.

Ariston:
MW 230, MW 250, MW 300.

Bauknecht:
WMW 23, WMW 25, WMW 30.

AEG:
MCD 2660, MCD 2760, MAG 2650, MAG 3050.

Amica:
MFW 230, MFW 250, MFW 300, MFW 350.

Примечание: совместимость определяется не маркой и моделью печи, а электрическими параметрами (0,9 А, 5 кВ) и типом подключения (клеммы/провода). Предохранитель предназначен преимущественно для СВЧ‑печей мощностью 900–1000 Вт; в печах меньшей мощности (700–800 Вт) обычно применяются предохранители номиналом 0,7–0,8 А. Установка предохранителя с несоответствующим номиналом недопустима.

6. Важно

Работы с высоковольтными цепями СВЧ‑печи должны выполнять только квалифицированные специалисты: в схеме присутствуют опасные для жизни напряжения.
Перед любыми манипуляциями обязательно отключите печь от электросети и выдержите паузу не менее 10–15 минут для разряда высоковольтного конденсатора.
Никогда не устанавливайте предохранитель с завышенным номиналом тока (например, 1 А и выше) — это лишает схему защиты и может привести к возгоранию или выходу из строя магнетрона и трансформатора.
Не используйте самодельные перемычки или «жучки» вместо предохранителя — это крайне опасно.
Если новый предохранитель перегорает сразу после включения — не продолжайте попытки ремонта самостоятельно: в цепи имеется серьёзная неисправность (пробой, короткое замыкание), которую необходимо диагностировать и устранить.
Проверяйте надёжность фиксации клемм: плохой контакт вызывает нагрев и повторное перегорание детали.
Убедитесь, что провода нового предохранителя соответствуют по длине и сечению штатным: слишком короткие натягиваются, слишком длинные — могут касаться металлических частей корпуса.
Храните запасные предохранители в сухом месте, избегайте механических повреждений стеклянной колбы.

7. Рекомендации по установке

Отключите СВЧ‑печь от электросети, вынув вилку из розетки, и подождите не менее 10–15 минут.
Снимите кожух печи (обычно путём откручивания винтов по периметру задней стенки).
Разрядите высоковольтный конденсатор через нагрузочный резистор (5–20 МОм), соединив каждый вывод с корпусом; не замыкайте напрямую металлическим предметом.
Найдите высоковольтную цепь: предохранитель располагается рядом с магнетроном либо на пути от трансформатора к конденсатору/диоду, часто в отдельном защитном кожухе.
Зафиксируйте схему подключения проводов (сделайте фото или пометьте клеммы) — это исключит ошибки при монтаже нового предохранителя.
Отсоедините провода от клеммной колодки старого предохранителя.
Извлеките перегоревший предохранитель вместе с проводами.
Осмотрите клеммы и контакты: при наличии нагара, окисления либо ослабления произведите очистку (мелкой наждачной бумагой либо ластиком) и подтяжку.
Установите новый предохранитель 0,9 А с двумя проводами, надёжно зафиксировав клеммы без перекосов.
Убедитесь, что провода не касаются металлических частей корпуса, не имеют перегибов и не зажаты крышкой.
Проверьте, что предохранитель зафиксирован без люфта и не болтается.
Установите кожух на место и закрутите все винты.
Включите печь в сеть и проведите тестовый запуск: поставьте термостойкую ёмкость с 200–300 мл воды и включите на 15–20 секунд на минимальной мощности.
Контролируйте отсутствие искрения, запаха гари, посторонних звуков.
Если печь нагревает воду и работает штатно — ремонт завершён.
При повторном перегорании предохранителя немедленно прекратите эксплуатацию и обратитесь в сервисный центр для комплексной диагностики высоковольтной цепи (конденсатор, диод, магнетрон, трансформатор).
