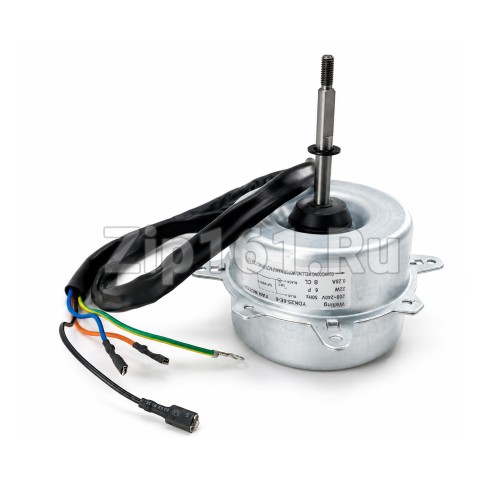

Двигатель вентилятора наружного блока кондиционера YDK25-6E-6

Двигатель вентилятора наружного блока кондиционера YDK25-6E-6 (Y5S613B28L, GZSDJ-02, 22001-000007)

Подходит для кондиционеров Berlingtoun: BR-09TST1/OUT и других кондиционеров.

φ97 2мкФ, 220-240V/50Hz 895 об/мин, 22 Вт, переменный ток

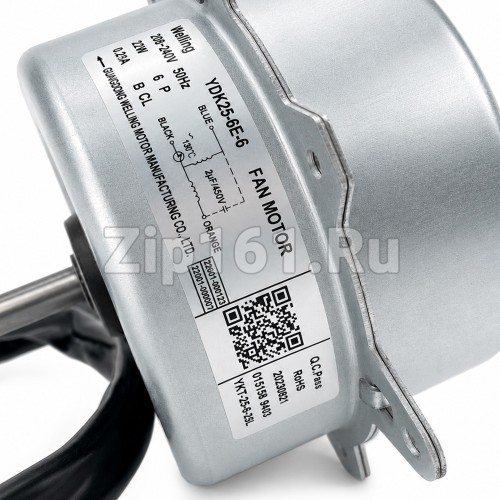

YDK25‑6E‑6 — это электродвигатель вентилятора наружного блока сплит‑системы (кондиционера). Чаще всего встречается под брендом Weiling.

Основные характеристики
Мощность: 22 Вт.
Напряжение: 208–240 В, 50/60 Гц.
Потребляемый ток: около 0,28 А.
Конденсатор: 2,5 мкФ, 450 В.
Количество полюсов: 6.
Скорость вращения: примерно 850 об/мин.
Направление вращения: против часовой стрелки (можно сделать реверс сменой фаз на двух выводах).
Диаметр вала: 8 мм.
Длина вала: 75 мм.
Расстояние между крепёжными отверстиями: 127 мм.
Резьба крепления: М8.
Габариты корпуса: примерно 153 × 97 × 97 мм.
Степень защиты: IP54.
Материал корпуса: металл.
Где применяется
Двигатель ставят в наружных блоках кондиционеров, например, у брендов TCL и iFFALCON:

TCL: TAC‑07CHSA/TPG, TAC‑09CHSA/TPG, TAC‑09CHSA/TPG‑W;
iFFALCON: F1 ONF 09, IFSP‑09CHSA/DSE.
Но это не универсальный список: YDK25‑6E‑6 используют и в других сплит‑системах на типовых платформах — совместимость определяют по габаритам, креплению, параметрам конденсатора и направлению вращения.
