Двигатель вентилятора холодильника samsung RE-01WT52

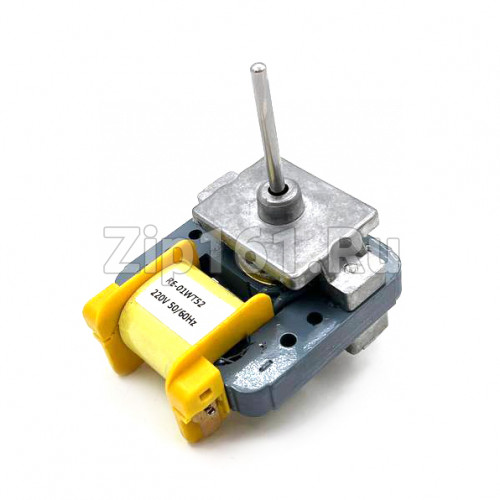

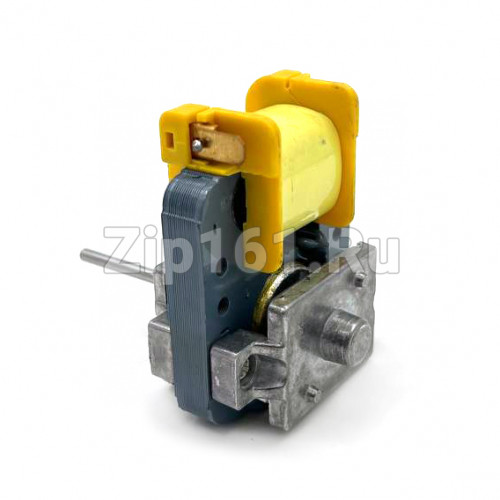

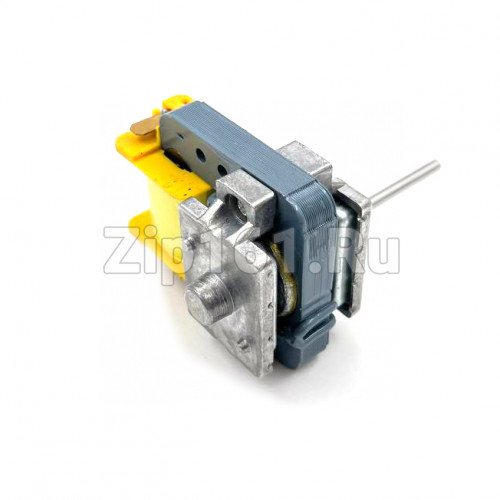

Мотор вентилятора холодильника RE-01WT52

1. Краткое описание
Верните своему холодильнику эффективное охлаждение и тишину — замените изношенный или вышедший из строя мотор вентилятора обдува испарителя!

Оригинальный двигатель вентилятора RE-01WT52 (аналог YZF 052) — это ключевой компонент системы No Frost, который обеспечивает принудительную циркуляцию холодного воздуха между испарителем и камерами холодильника. Если вентилятор перестал вращаться, работает с перебоями, издаёт посторонние звуки или холодильник начал плохо морозить — проблема решается заменой этого двигателя.

Мощность 8 Вт, напряжение 220–240 В, диаметр штока 3,2–4 мм, длина штока 38 мм, частота вращения 1500 об/мин. Полная совместимость с сотнями моделей холодильников Samsung, а также с техникой Midea, Ariston, Stinol, Whirlpool и других брендов.

2. Назначение и применение
Двигатель вентилятора устанавливается в корпусе холодильника за задней панелью и выполняет одну ключевую функцию — принудительную циркуляцию воздуха через испаритель системы No Frost.

Применение:

Циркуляция холодного воздуха — обеспечивает равномерное распределение холода по всему объёму холодильной и морозильной камер;

Предотвращение образования льда — постоянный обдув испарителя препятствует нарастанию «шубы»;

Поддержание стабильной температуры — равномерный воздухообмен исключает образование «тёплых зон»;

Работа в паре с датчиками — вентилятор включается по сигналу блока управления в зависимости от режима работы холодильника.

Двигатель изготовлен из высококачественных материалов, оснащён медной обмоткой и рассчитан на длительную непрерывную работу.

3. Основные характеристики
Параметр    Значение
Тип детали    Двигатель вентилятора (мотор обдува испарителя)
Модель    RE-01WT52 (аналог YZF 052)
Мощность    8 Вт (варианты: 5–10 Вт)
Рабочее напряжение    220–240 В, 50/60 Гц
Диаметр штока (вала)    3,2–4 мм
Длина штока (вала)    38 мм
Частота вращения    1500 об/мин (варианты: 2800 об/мин)
Рабочий ток    0,08–0,085 А
Количество контактов    2
Тип двигателя    Асинхронный, с экранированными полюсами
Обмотка    Медная
Вес    ~340 г
Страна производства    Китай
Альтернативные коды и артикулы
Данный двигатель полностью взаимозаменяем со следующими оригинальными и аналоговыми артикулами:

RE-01WT52, YZF 052, YZF052, RF27C03-BE, A31-10113K, DA31-10113P, DA31-10109S, DA36-10109S, DA31-10109J, DA31-10109G, КХ-0000086, 1005397, MTF727RF, 3210SNPSA, 2J01289B, RF-01WTB

4. Признаки неисправности
Замена двигателя вентилятора требуется при следующих симптомах:

Вентилятор не вращается — при работе холодильника не слышно шума обдува (основной признак);

Холодильник плохо морозит — холодный воздух не циркулирует, температура в камерах повышается;

Наледь на испарителе — система No Frost не справляется, на испарителе нарастает лёд;

Компрессор работает без остановки — пытается набрать температуру, но не может;

Посторонние звуки — гул, скрежет, треск или визг при работе вентилятора;

Вентилятор вращается с перебоями — останавливается, затем снова запускается;

Запах гари — признак перегрева обмоток двигателя;

Повышенный расход электроэнергии — холодильник работает с перегрузкой.

Основные причины выхода из строя: естественный износ подшипников, перегрев из-за длительной работы, скачки напряжения в сети, попадание влаги, обрыв обмотки.

Важно: при обнаружении признаков неисправности двигателя немедленно прекратите эксплуатацию холодильника. Дальнейшая работа может привести к перегреву и выходу из строя компрессора.

5. Полный список совместимых моделей
Данный двигатель является оригинальной запчастью для холодильников Samsung и совместим с широким спектром моделей других брендов. Подбор осуществляется по артикулу и модели холодильника.

Samsung — подтверждённые модели:

Серия RT: RT72SASW1/BWT, RT72SASW, RT72SAVB1/BWT, RT72SAVB, RT72SBSL1/BWT, RT72SBSL, RT72SBSM1/BWT, RT72SBSM

Серия B: B28DMVMGHN/WSG

Серия WRN: WRN28RGG6

Серия SG: SG678ECWWP/XEM

Серия SR: SR-L678EV, SR-37NMA, SR-30NMB, SR-30RMB, SR-30NMA, SR-34NMA, SR-40RMB, SR-44RMB, SR-44NMA, SR30BB1/OMN, SR30BB1/XEM, SR30PF1/XEM, SR30WB1/OMN, SR30WB1/XEM, SR30WB2/XEM, SR30WB3/XEM, SR30WD3/ZAM, SR30WG1/ZAM, SR30WG3/ZAM, SR34BB1/OMN, SR34BB1/XEM, SR34WB1/OMN, SR34WB1/XEM, SR34WB2/XEM, SR34WD3/ZAM, SR34WG1/ZAM, SR34WG3/ZAM, SR37BB1/OMN, SR37BB1/XEM, SR37BG1/OMN, SR37WB1/OMN, SR37WB1/XEM, SR37WB2/XEM, SR37WB3/XEM, SR37WD3/ZAM, SR37WG1/ZAM, SR37WG3/ZAM, SR40BB1/XEM, SR40WB1/XEM, SR44BB1/XEM, SR44WB1/OMN, SR44WB1/XEM, SR44WB2/XEM, SR44WG3/ZAM, SR44NMA/1, SR30BB1/XEM, SR-30RMB, SR30WB2/XEM

Серия RS: RS21, RS23, RS2533RS, RS2533SW, RS2533SW/XAA, RS24DASW1/SCL, RS24DASW

Серия RL: модели с системой No Frost

Серия RB: бюджетные модели с верхним или нижним расположением морозильной камеры

Дополнительные бренды (при совпадении параметров):

Midea — модели No Frost с идентичными по характеристикам двигателями;

Ariston — при совпадении крепления (48 мм между отверстиями) и параметров вала;

Stinol — при совпадении крепления и параметров вала;

Whirlpool — при совпадении крепления и параметров вала.

Важно: Список совместимых моделей может быть неполным. Если ваша модель не указана, проверьте артикул (RE-01WT52 / YZF 052) и посадочное место на вашей старой детали.

6. Важно
Перед заменой обязательно отключите холодильник от электрической сети.

Уточните параметры перед заказом. Мощность — 8 Вт, напряжение — 220–240 В, диаметр штока — 3,2–4 мм, длина штока — 38 мм. Убедитесь, что эти параметры совпадают с вашей старой деталью.

Проверьте крепление. Расстояние между крепёжными отверстиями — 48 мм. Убедитесь, что этот параметр совпадает с вашей старой деталью.

Проверьте комплектацию. Двигатель может поставляться без крыльчатки. Уточните комплектацию при заказе.

Не эксплуатируйте холодильник с неисправным вентилятором. Это приводит к нарастанию льда, повышению температуры и перегрузке компрессора.

При установке обеспечьте плотное прилегание клемм. Неплотное соединение может привести к искрению и преждевременному выходу двигателя из строя.

Проверьте состояние крыльчатки. Если вы используете старую крыльчатку, убедитесь в отсутствии трещин и повреждений лопастей.

В комплект входит только двигатель. Крепёжные элементы и крыльчатка не входят. При необходимости заказывайте их отдельно.

Проверьте целостность детали сразу после получения. Убедитесь в отсутствии повреждений корпуса, вала и контактов.

7. Рекомендации по установке
Перед началом работ обязательно отключите холодильник от электрической сети.

Порядок действий:

Снимите заднюю панель холодильника. Открутите винты крепления панели, за которой расположен испаритель и вентилятор.

Найдите двигатель вентилятора. Он расположен рядом с испарителем, обычно в верхней или средней части камеры No Frost.

Сфотографируйте расположение проводов. Перед отсоединением проводов сделайте фото, чтобы правильно подключить их обратно.

Отсоедините провода. Аккуратно отсоедините клеммы от старого двигателя.

Демонтируйте старый двигатель. Открутите крепёжные элементы, удерживающие двигатель, и извлеките его вместе с крыльчаткой.

Снимите крыльчатку. Аккуратно снимите крыльчатку с вала старого двигателя. Если она повреждена, замените её.

Установите новый двигатель. Закрепите новый двигатель на месте. Убедитесь, что он сидит плотно и не шатается.

Установите крыльчатку. Наденьте крыльчатку на вал нового двигателя до упора. Убедитесь, что она вращается свободно и не задевает окружающие детали.

Подключите провода. Подсоедините провода к клеммам нового двигателя в соответствии с ранее сделанным фото.

Проверка. Установите заднюю панель на место. Включите холодильник и убедитесь, что вентилятор вращается равномерно, без посторонних звуков, а температура в камерах снижается.

Для продления срока службы двигателя: используйте стабилизатор напряжения при нестабильной электросети, регулярно очищайте испаритель и вентилятор от пыли и загрязнений, не допускайте длительной работы холодильника с открытой дверцей.
