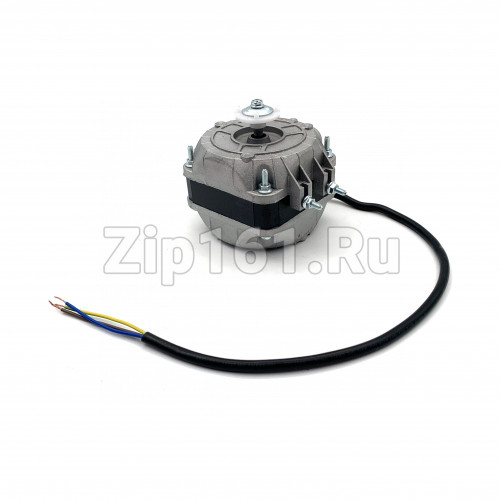

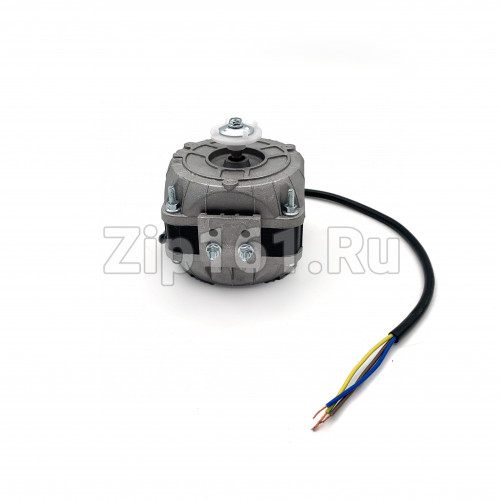

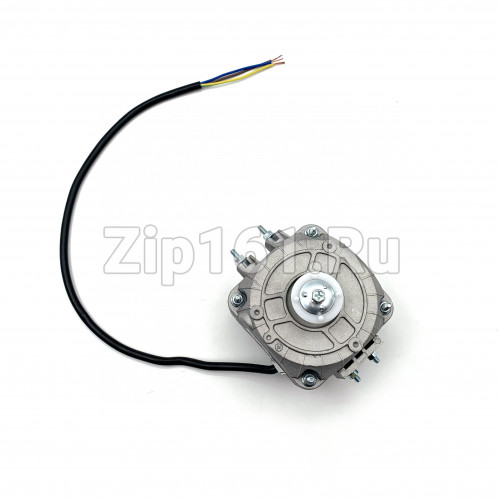

Микродвигатель 10Вт YZF20-10 10/40W 0.23/0.25A 1300r/min

Микродвигатель 10Вт YZF20-10 10/40W 0.23/0.25A 1300r/min

1. Краткое описание
Верните своему холодильному оборудованию эффективную циркуляцию воздуха — замените вышедший из строя микродвигатель вентилятора!

Оригинальный микродвигатель (мотор) вентилятора YZF20-10  — это ключевой компонент системы обдува испарителя и конденсатора холодильного оборудования. Если вентилятор перестал вращаться, работает с перебоями, гудит или издаёт посторонние звуки, а холодильник начал хуже морозить — проблема решается заменой этого двигателя.

Выходная мощность 10 Вт, потребляемая мощность 40 Вт, напряжение 220–240 В, частота вращения 1300 об/мин, ток 0,23/0,25 А. Полная совместимость с холодильниками, морозильниками, холодильными витринами и другим холодильным оборудованием большинства популярных брендов.

Это универсальная запчасть, которая подходит для широкого спектра холодильного оборудования. Установка занимает около 20–30 минут и не требует специальных навыков.

2. Назначение и применение
Микродвигатель YZF20-10 устанавливается в корпусе холодильника, морозильника, холодильной витрины или другого холодильного оборудования и выполняет одну ключевую функцию — принудительную циркуляцию воздуха через испаритель или конденсатор.

Применение:

Обдув испарителя — обеспечивает равномерное распределение холода по всему объёму камеры.

Обдув конденсатора — улучшает теплоотдачу и повышает эффективность работы компрессора.

Предотвращение образования льда — постоянный обдув препятствует нарастанию «шубы» на испарителе.

Поддержание стабильной температуры — исключает образование «тёплых зон» и ускоряет охлаждение после открытия дверцы.

Холодильные витрины и горки — используется в торговом холодильном оборудовании.

Цветочные камеры и промышленные холодильники — применяется в специальном холодильном оборудовании.

Двигатель изготовлен из высококачественных материалов с медной обмоткой, рассчитан на длительную непрерывную работу. Ресурс двигателя составляет около 20 000 часов. Двигатель оснащён встроенным термозащитным устройством от перегрева обмоток.

3. Основные характеристики
Параметр    Значение
Тип детали    Микродвигатель (мотор) вентилятора, асинхронный однофазный
Модель    YZF20-10
Выходная мощность    10 Вт
Потребляемая мощность    40 Вт
Рабочее напряжение    220–240 В
Частота    50/60 Гц
Рабочий ток    0,23/0,25 А
Частота вращения    1300 об/мин
Количество полюсов    4 (две пары полюсов)
Тип двигателя    Асинхронный, с экранированными полюсами
Обмотка    Медная
Степень защиты    IP41–IP44
Температура окружающей среды    От -30°C до +50°C
Диаметр крыльчатки    230 мм
Производительность    650 м³/ч
Тип подшипника    Втулочный подшипник или шарикоподшипник
Ресурс    ~20 000 часов
Вес    ~1,0 кг
Страна производства    Китай
Гарантия    2 года
Альтернативные коды и артикулы
Данный двигатель полностью взаимозаменяем со следующими оригинальными и аналоговыми артикулами:

YZF20-10, YZF 10-20, YZF10-20, YZF-20, YZF20-10A, YZF20-10A, 485199935003, FY-002, FY-004, 095603, 55374

4. Признаки неисправности
Замена микродвигателя требуется при следующих симптомах:

Вентилятор не вращается — при работе холодильника не слышно шума обдува (основной признак);

Холодильник плохо морозит — холодный воздух не циркулирует, температура в камерах повышается;

Наледь на испарителе — система No Frost не справляется, на испарителе нарастает лёд;

Компрессор работает без остановки — пытается набрать температуру, но не может;

Посторонние звуки — гул, скрежет, треск или визг при работе вентилятора;

Вентилятор вращается с перебоями — останавливается, затем снова запускается;

Запах гари — признак перегрева обмоток двигателя;

Заклинивание вала — вал двигателя не проворачивается вручную;

Повышенный расход электроэнергии — холодильник работает с перегрузкой.

Основные причины выхода из строя: естественный износ подшипников, перегрев из-за длительной работы, скачки напряжения в сети, попадание влаги, обрыв обмотки, заклинивание вала.

5. Полный список совместимых моделей
Данный микродвигатель является универсальной запчастью для холодильного оборудования. Подбор осуществляется по параметрам: выходная мощность 10 Вт, напряжение 220–240 В, частота вращения 1300 об/мин, диаметр крыльчатки 230 мм.

Типы оборудования:

Бытовые холодильники — все модели с двигателем вентилятора YZF20-10;

Морозильные лари и камеры — бытовые и торговые;

Холодильные витрины — торговое холодильное оборудование;

Холодильные горки — торговое холодильное оборудование;

Холодильные шкафы — профессиональное оборудование;

Цветочные камеры — специальное холодильное оборудование;

Промышленные холодильники — профессиональное оборудование.

Совместимые бренды холодильного оборудования:

Whirlpool — модели с двигателем YZF10-20 (замена 485199935003);

Bauknecht — модели с двигателем YZF10-20;

Laden — модели с двигателем YZF10-20;

Indesit — модели с двигателем YZF10-20;

Zanussi — модели с двигателем YZF10-20;

Alpeninox — модели с двигателем YZF10-20;

Атлант — модели с двигателем YZF20-10;

Минск — модели с двигателем YZF20-10;

Бирюса — модели с двигателем YZF20-10;

Samsung — модели с двигателем YZF20-10;

LG — модели с двигателем YZF20-10;

Bosch — модели с двигателем YZF20-10;

Siemens — модели с двигателем YZF20-10;

Electrolux — модели с двигателем YZF20-10;

Ariston — модели с двигателем YZF20-10;

Beko — модели с двигателем YZF20-10;

Gorenje — модели с двигателем YZF20-10;

Liebherr — модели с двигателем YZF20-10;

Daewoo — модели с двигателем YZF20-10;

Haier — модели с двигателем YZF20-10;

Panasonic — модели с двигателем YZF20-10;

Sharp — модели с двигателем YZF20-10;

Toshiba — модели с двигателем YZF20-10;

Hitachi — модели с двигателем YZF20-10;

Polar — модели с двигателем YZF20-10;

Стинол — модели с двигателем YZF20-10;

Nord — модели с двигателем YZF20-10;

Позис — модели с двигателем YZF20-10;

ELCO — модели с двигателем YZF20-10 (при правильном подборе мощности).

Важно: Список совместимых моделей может быть неполным. Если ваша модель не указана, проверьте параметры (выходная мощность 10 Вт, напряжение 220–240 В, частота вращения 1300 об/мин, диаметр крыльчатки 230 мм) и маркировку на вашей старой детали.

6. Важно
Перед заменой обязательно отключите холодильник от электрической сети.

Уточните параметры перед заказом. Выходная мощность — 10 Вт, потребляемая мощность — 40 Вт, напряжение — 220–240 В, частота вращения — 1300 об/мин. Убедитесь, что эти параметры совпадают с вашей старой деталью.

Проверьте тип двигателя. Данный двигатель — асинхронный, с экранированными полюсами. Убедитесь, что это соответствует вашей модели.

Проверьте направление вращения. В некоторых моделях вентиляторов используется двигатель с противоположным направлением вращения. Убедитесь, что направление соответствует вашей системе.

Проверьте комплектацию. Двигатель может поставляться без крыльчатки. Уточните комплектацию при заказе.

Не эксплуатируйте холодильник с неисправным вентилятором. Это приводит к нарастанию льда, повышению температуры и перегрузке компрессора.

При установке обеспечьте плотное прилегание клемм. Неплотное соединение может привести к искрению и преждевременному выходу двигателя из строя.

Проверьте состояние крыльчатки. Если вы используете старую крыльчатку, убедитесь в отсутствии трещин и повреждений лопастей.

В комплект входит только двигатель. Крепёжные элементы и крыльчатка не входят.

Проверьте целостность детали сразу после получения. Убедитесь в отсутствии повреждений корпуса, вала и контактов.

7. Рекомендации по установке
Перед началом работ обязательно отключите холодильник от электрической сети.

Порядок действий:

Снимите заднюю панель холодильника. Открутите винты крепления панели, за которой расположен испаритель и вентилятор.

Найдите двигатель вентилятора. Он расположен рядом с испарителем, обычно в верхней или средней части камеры No Frost.

Сфотографируйте расположение проводов. Перед отсоединением проводов сделайте фото, чтобы правильно подключить их обратно.

Отсоедините провода. Аккуратно отсоедините клеммы от старого двигателя.

Демонтируйте старый двигатель. Открутите крепёжные элементы, удерживающие двигатель, и извлеките его вместе с крыльчаткой.

Снимите крыльчатку. Аккуратно снимите крыльчатку с вала старого двигателя. Если она повреждена, замените её.

Установите новый двигатель. Закрепите новый двигатель на месте. Убедитесь, что он сидит плотно и не шатается.

Установите крыльчатку. Наденьте крыльчатку на вал нового двигателя до упора. Убедитесь, что она вращается свободно и не задевает окружающие детали.

Подключите провода. Подсоедините провода к клеммам нового двигателя в соответствии с ранее сделанным фото.

Проверка. Установите заднюю панель на место. Включите холодильник и убедитесь, что вентилятор вращается равномерно, без посторонних звуков, а температура в камерах снижается.

Для продления срока службы двигателя: используйте стабилизатор напряжения при нестабильной электросети, регулярно очищайте испаритель и вентилятор от пыли и загрязнений, не допускайте длительной работы холодильника с открытой дверцей.
