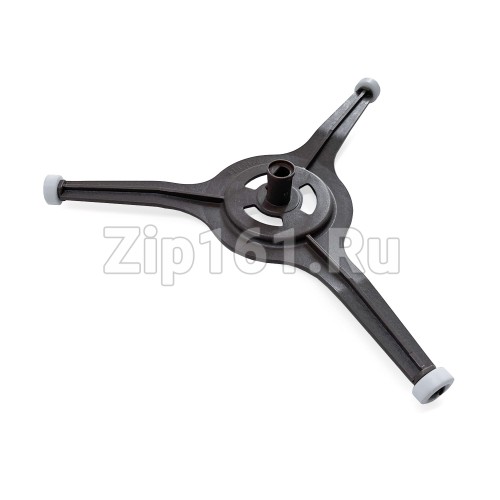

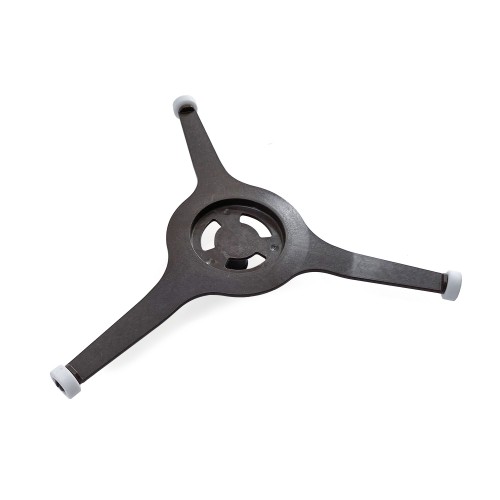

Крестовина тарелки СВЧ D215мм

Крестовина тарелки СВЧ D215мм

1. Краткое описание
Крестовина (коплер, привод вращения) для тарелки микроволновой печи с диаметром посадки 215 мм. Предназначена для передачи вращающего момента от двигателя к стеклянной тарелке, обеспечивая её равномерное вращение в камере СВЧ‑печи. Изготавливается из термостойкого пластика, устойчивого к циклическим перепадам температур и воздействию микроволнового излучения. Является универсальной запчастью и подходит к широкому спектру моделей микроволновых печей при совпадении посадочных и габаритных параметров. Диаметр 215 мм указывает на применение в компактных и среднеразмерных СВЧ‑печах с тарелкой диаметром 230–245 мм.

2. Назначение и применение
Деталь выполняет следующие функции:

передача вращения от приводного вала мотора на тарелку;
обеспечение стабильного и плавного вращения тарелки без перекосов и заеданий;
равномерное распределение нагрузки по поверхности тарелки для исключения деформаций и преждевременного износа;
поддержание штатной работы поворотного механизма согласно заводской конструкции СВЧ‑печи.
Применяется как сменная деталь при износе, поломке либо деформации оригинальной крестовины. Подходит для бытовых микроволновых печей с поворотным столом, рассчитанным на тарелку 230–245 мм, и посадочным узлом под стандартный коплер.

3. Основные характеристики

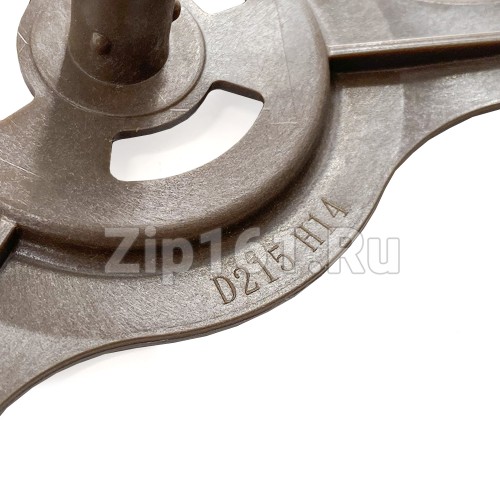

Диаметр крестовины (по лучам): 215 мм.
Диаметр тарелки, для которой предназначена деталь: 230–245 мм.
Высота детали: 12–15 мм (типовое исполнение, зависит от производителя).

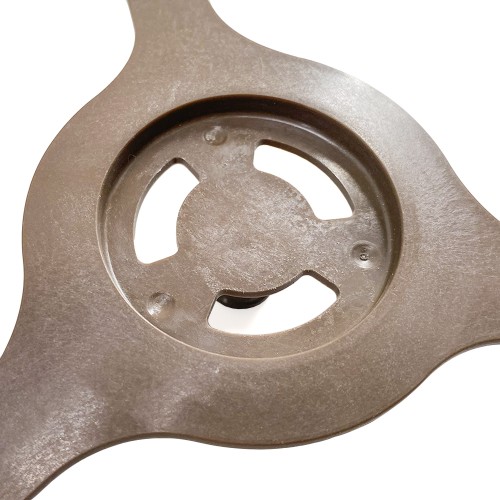

Посадочный узел: внутреннее отверстие под приводной штырь (стандартный размер для большинства бытовых СВЧ‑печей).
Материал: термостойкий износостойкий пластик.
Количество лучей: 3 (наиболее распространённая конфигурация) либо 4 (в зависимости от исполнения).
Рабочая температура: до 120–150 °C (устойчиво к нагреву в камере СВЧ‑печи).
Тип установки: насаживается на приводной вал мотора, тарелка устанавливается сверху на лучи крестовины.
Совместимость: определяется диаметром (215 мм), типом посадки на вал и совместимостью с тарелкой 230–245 мм.

4. Признаки неисправности

Тарелка не вращается либо вращается рывками — свидетельствует о поломке лучей, износе посадочного отверстия либо срыве передачи вращения.
Характерный треск, хруст или скрип при работе печи — часто вызван трещинами, сколами либо деформацией лучей крестовины.
Перекос тарелки, её «заваливание» на одну сторону — следствие поломки или изгиба одного из лучей.
Проскальзывание тарелки на крестовине — признак износа поверхности лучей либо деформации посадочных площадок.
Видимые трещины, сколы, оплавление либо деформация лучей или центральной части детали.
Люфт на приводном валу либо проворачивание крестовины без передачи вращения — указывает на износ посадочного отверстия.
Остановка вращения после непродолжительной работы либо при увеличении нагрузки (тяжёлой посуде) — может быть связана с усталостным разрушением пластика.
Появление запаха горелого пластика либо следы оплавления — признак перегрева и разрушения материала детали.

5. Полный список совместимых моделей
Крестовина D=215 мм совместима со следующими моделями СВЧ‑печей (при условии совпадения посадочных параметров со штатной деталью):

LG:
MS‑1724W, MS‑1724S, MS‑1924X, MS‑1944JL, MS‑1947W, MS‑1948V, MS‑1949X, MS‑2021C, MS‑2021G, MS‑2040HLB, MS‑2040GL, MS‑2041U, MS‑2041W, MS‑2042D, MS‑2042W, MS‑2042DB, MS‑2043H, MS‑2043W, MS‑23231, MS‑2335D, MS‑2342W, MS‑2347B, MS‑2347G, MS‑2347W, MS‑2442DB, MS‑2535W, MB‑3949W, MB‑3949G, MB‑3929G, MH‑6022DS, MH‑6043H, MH‑6043D, MH‑82, MW‑23, MW‑25, MW‑34, MW‑79, MC‑8489W, MC‑8088W, MC‑7848W, LM‑1320W, LM‑1320G, LM‑1320B, LM‑1320S.

Samsung:
ME711KR‑L/BWT, ME711KR/BWT, ME712AR/BWT, ME712BR/BWT, ME712KR/BWT, ME712MR/BWT, ME713KR/BWT, ME731KR‑L/BWT, ME732KR‑S/BWT, ME73MR‑S/BWT, MW712AR/BWT, MW712BR‑D/BWT, MW712BR/BWT, MW712KR/BWT, MW713KR/BWT, MW732KR‑S/BWT, MW733KR/BWT, MW73BR/BWT, GE82WR/BWT, GE87LR‑S/SBW, GE81ZR/SBW, GE83ZR‑YD/BWT, GE102WR/BWT, M1733NR, M1874NR, ME83, ME88, MS23, MS88, RE29, RE88, MS23F303, MS23K301.

Panasonic:
NN‑E201W, NN‑E202W, NN‑G251W, NN‑G252W, NN‑G331W, NN‑G332W, NN‑G351W, NN‑GT351W, NN‑GT353W, NN‑ST34HM, NN‑ST340H, NN‑ST341W, NN‑ST351W, NN‑ST352W, NN‑ST353W, NN‑SD37, NN‑SD38, NN‑GT35, NN‑GD37.

Bosch:
HMT75, HMT85, BFL52, BFL63, HMT84M42, HMT72M42, HMT82M42.

Siemens:
HF15M264, HMT72M654, HMT75G654, HF15M564.

Neff:
BEL520MS, BE520LMR, H11GE60N.

Electrolux:
EMM2000, EMS2040, EMS2340, EMT2020, EMM2300, EMM2500, EMW23000, EMW25000.

Whirlpool:
AMW730, AMW830, MW2030, MW2200, AVM125, AVM205, AVM305, WMH2001, WMH2301.

Gorenje:
MO17E1, MO20E1, MO23E1, MO42E1, MO17DW, MO20DW, MO25DW, MO23DW, MT101WH, MT102BH, MT120W.

Midea:
MM720C, MM820C, MM920C, EG820, EG825, AG820, AG830, EG720, EG730, EM720C, EM820C, AM820C.

Beko:
MGB20230, MGB23231, MGB25230, CMG20110, CMG23110, CMG25110, MGB17230, MGB20240.

Candy:
CMW2070, CMW2370, CMG2070, CMXG20, CMXG25, CMXG30, CMW700E, CMW800E, CMW2020, CMW2320.

Scarlett:
SC‑MW20S52, SC‑MW23S53, SC‑MW25S54, SC‑MW2020, SC‑MW2320, SC‑MW2520, SC‑MW1720, SC‑MW2720.

Vitek:
VT‑1650, VT‑1660, VT‑1670, VT‑1850, VT‑1950, VT‑2050, VT‑1750, VT‑1860.

Supra:
MWS‑2001, MWS‑2301, MWS‑2501, MWS‑2010, MWS‑2310, MWS‑2510, MWS‑1701, MWS‑2701.

Rolsen:
MW‑1720, MW‑2020, MW‑2320, MW‑1705, MW‑2005, MW‑2505, MW‑2720, MW‑2220.

Hyundai:
H‑MW1020, H‑MW1220, H‑MW1520, H‑MW2020, H‑MW2320, H‑MW2520, H‑MW1720.

Horizont:
20MW700‑00, 20MW800‑00, 23MW800‑00, 25MW900‑00, 17MW700‑00, 27MW900‑00.

BBK:
17MWS‑781M, 20MWS‑821M, 23MWS‑901M, 17MWS‑800M, 20MWS‑850M, 23MWS‑950M.

Mystery:
MMW‑2008, MMW‑2308, MMW‑2508, MMW‑3008, MMW‑1708, MMW‑2708, MMW‑2208.

Polaris:
PMW 2002, PMW 2302, PMW 2502, PMW 2010, PMW 2310, PMW 3010, PMW 1702, PMW 2702.

Daewoo:
KOC‑1A4R, KOC‑1B4R, KOR‑6L4B, KOR‑8A4K, KOR‑9A4K, KOR‑13A4K, KOR‑23R, KOG‑261M, KOG‑281M.

Zanussi:
ZMW2010, ZMW2310, ZMW2510, ZMW3010, ZMW1710, ZMW2210.

Sharp:
R‑2000R, R‑2300R, R‑2500R, R‑3000R, R‑20A5R, R‑23A5R, R‑27A5R.

Indesit:
MWIA 200, MWIA 230, MWIA 250, MWI 201, MWI 231, MWI 251.

Ariston:
MW 200, MW 230, MW 250, MW 300.

Bauknecht:
WMW 20, WMW 23, WMW 25, WMW 30.

AEG:
MCD 2560, MCD 2660, MCD 2760, MAG 2550, MAG 2650.

Amica:
MFW 200, MFW 230, MFW 250, MFW 300.

Примечание: совместимость определяется не маркой и моделью печи, а посадочными параметрами: диаметр крестовины (215 мм), тип посадки на вал, совместимость с тарелкой 230–245 мм. Крестовина является универсальной и взаимозаменяемой при полном совпадении указанных характеристик. Перед покупкой рекомендуется измерить оригинальную деталь.

6. Важно

Не используйте повреждённую крестовину (с трещинами, обломами лучей, оплавлением) — это приводит к неравномерному вращению, заклиниванию и риску поломки мотора.
При установке следите, чтобы деталь плотно садилась на приводной вал без люфта — неплотная посадка вызывает проскальзывание и ускоренный износ.
Избегайте чрезмерного усилия при монтаже — пластик может треснуть.
Не используйте крестовины с изменённой геометрией (перекошенные, оплавленные) — они могут повредить тарелку и камеру печи.
Не заменяйте крестовину деталью другого диаметра: несоответствие приводит к перекосу тарелки, касанию стенок камеры либо заклиниванию.
Регулярно очищайте нижнюю часть камеры и саму крестовину от загрязнений — это снижает риск заклинивания и продлевает срок службы детали.
Если после замены крестовины тарелка всё равно не вращается или издаёт посторонние звуки — проверьте состояние приводного вала и мотора.

7. Рекомендации по установке

Отключите СВЧ‑печь от электросети, вынув вилку из розетки.
Откройте дверцу камеры и снимите тарелку, приподняв её вверх.
Аккуратно извлеките старую крестовину, потянув её вертикально вверх с приводного вала.
Осмотрите приводной вал: он должен быть ровным, без деформаций, следов оплавления и сильного загрязнения.
Очистите нижнюю часть камеры от крошек, жира и остатков пищи, которые могут мешать вращению.
Возьмите новую крестовину D=215 мм и наденьте её на приводной вал, строго вертикально, без перекоса.
Убедитесь, что деталь села плотно, без люфта, и не проворачивается свободно.
Установите тарелку сверху на лучи крестовины, совместив её центр с осью вращения.
Проверьте плавность вращения: тарелка должна свободно крутиться от лёгкого касания, без заеданий и посторонних звуков.
Закройте дверцу и включите печь на короткий цикл (10–15 секунд) без продуктов.
Проконтролируйте равномерность вращения, отсутствие вибраций и посторонних шумов.
Если тарелка вращается неравномерно либо останавливается — отключите питание и проверьте правильность установки крестовины и тарелки.
При нормальной работе проведите дополнительный тест с посудой среднего веса, чтобы убедиться в стабильности вращения под нагрузкой.
Регулярно проверяйте состояние крестовины при чистке камеры — своевременная замена изношенной детали предотвращает более серьёзные поломки.
