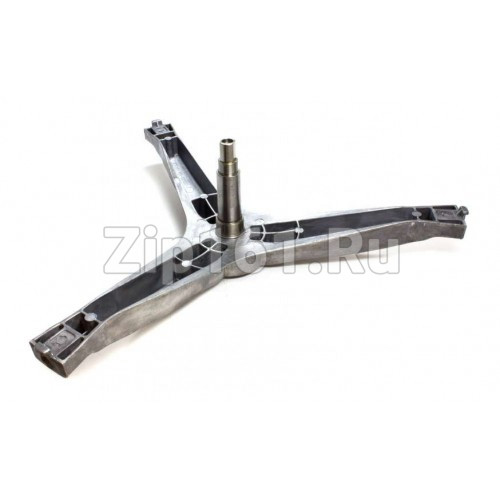

Крестовина барабана Samsung DC97-15184A

Крестовина барабана Samsung DC97-15184A

1. Краткое описание
Крестовина барабана Samsung DC97-15184A — это силовой элемент, который связывает барабан с валом двигателя и принимает на себя основные нагрузки при отжиме. Деталь выполнена под комплект подшипников 6205 и 6206 и сальник 35×65,55×10/12. Высота вала составляет 125–127 мм (в разных каталогах значения расходятся), крепление шкива — под болт М10, диаметр втулки под сальник — 35 мм. Крестовина взаимозаменяема с кодами DC97-15963B, DC60-00078A, DC60-00078B и SPD004SA и подходит для стиральных машин Samsung серий Diamond, Eco Bubble, Crystal Slim, Sensor Compact с загрузкой 6–7 кг. Это практичное решение для восстановления барабанного узла после износа подшипников или разрушения штатной крестовины.

2. Назначение и применение
Крестовина барабана является несущей основой барабанного узла. Она передаёт крутящий момент от вала двигателя к барабану, удерживает подшипниковый узел и обеспечивает герметичность посадки сальника. При износе подшипников, коррозии или трещинах крестовины появляется люфт барабана, усиливается шум и вибрация, а в бак может попадать вода через разрушенный сальник.

Деталь применяется в следующих типах техники:

Фронтальные стиральные машины Samsung с загрузкой 6–7 кг.

Модели серий Diamond, Eco Bubble, Crystal Slim, Sensor Compact (полный список — в разделе 5).

Техника, где заводом предусмотрена крестовина под подшипники 6205/6206 и сальник 35×65,55×10/12 с валом 125–127 мм.

Замена крестовины требуется при критическом износе подшипникового узла, трещинах или коррозии детали, а также при повреждении посадочного места сальника.

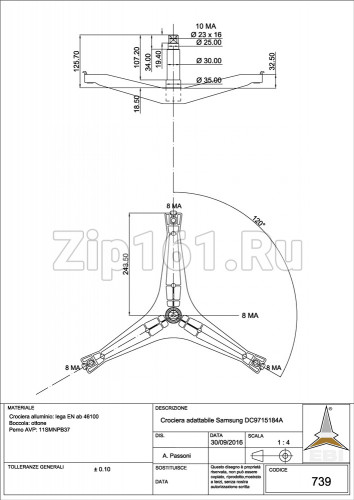

3. Основные характеристики
Параметр    Значение
Тип детали    Крестовина барабана стиральной машины (под болт)
Артикул    DC97-15184A
Бренд    Samsung
Подшипники    6205 (25 мм) и 6206 (30 мм)
Сальник    35×65,55×10/12 (в ряде каталогов — 35×60,55×10/12)
Высота вала    125–127 мм (расхождение каталогов)
Диаметр втулки под сальник    35 мм
Крепление шкива    Болт М10
Диаметр под шкив    23×16 мм
Длина луча    245–255 мм
Крепление к барабану    По одному болту М8 на луч (3 луча)
Материал    Нержавеющая сталь / металл
Совместимые бренды    Samsung
Альтернативные коды (полная взаимозаменяемость): DC97-15963B, DC60-00078A, DC60-00078B, DC97-14369D, DC60-00061A, 00301205, 88305021, SPD004SA

Коды DC97-15963B, DC60-00078A и DC60-00078B указаны как прямые замены в большинстве каталогов поставщиков. DC97-14369D, DC60-00061A, 00301205 и 88305021 также подтверждены как взаимозаменяемые. SPD004SA — торговый код.

Расхождения в размерах. В разных каталогах высота вала указана как 125 мм, 126 мм, 127 мм. Длина луча также варьируется: 245 мм, 249 мм, 255 мм. Перед заказом обязательно сверьте фактические размеры со снятой деталью.

4. Признаки неисправности
Замена крестовины требуется при обнаружении любого из следующих симптомов:

Сильный гул или вой при отжиме, усиливающийся с набором оборотов — признак износа подшипников, для которых предназначена крестовина.

Люфт барабана при покачивании рукой (при снятом ремне) — разбитая посадка подшипника или вала.

Течь воды из-под задней части бака или по валу — разрушение сальника или трещина в зоне посадки.

Коррозия или трещины на лучах крестовины, особенно в месте посадки подшипников.

Посторонний стук или скрежет при вращении барабана, не связанный с посторонним предметом в белье.

Ошибки дисбаланса на дисплее, которые не устраняются регулировкой ножек и перераспределением белья.

При появлении этих признаков дальнейшая эксплуатация машины опасна: разрушение крестовины может повредить вал двигателя и другие элементы.

5. Полный список совместимых моделей
Список составлен на основе данных из каталогов поставщиков.

Samsung — стиральные машины
WF0690NRW/YLP

WF0692NRY/YLP

WF10624YJV/XEG

WF8602NGW/XEU

WF8602NGY/XEU

WF8604AFV/XEN

WF8604NFS/XEU

WF8604NFW/XEU

WF8604NGW/XEU

WF8604NHS/XEF

WF8604NHW/XEF

WF8604NHWG/XEN

WF8622SFV/YLE

WF8624NGW/YLE

WF8690FEA/YLP

WF8690FFV/YLP

WF8692FEA/YLP

WF8692NFU/XSG

WF8800LSW1/XEC

WF9690NRW/YLP

WF9692GQR/YLP

WF9692SQR/YLP

WF9702N3W/XEC

Дополнительные модели:

B1015W (B1030W/HAC)

B1022 (B1076/HAC)

B1030S (B1030S/HAC)

B1225GSC (B1276GSC/HAC)

B1225GWW (B1276GWW/HAC)

B1230NSC (B1289NSC/HAC)

B1230NWC (B1289NWC/HAC)

B1275S (B1275S/HAC)

B1275W (B1275W/HAC)

B1288NSC/HAC

B1288NWC/HAC

B1483 (B1483/HAC)

Важно: приведённый список отражает совместимость, указанную в каталогах поставщиков. Он не является исчерпывающим. Перед заказом рекомендуется сверить сервисный номер машины или маркировку старой детали.

6. Важно
Перед покупкой обязательно сверьте артикул и фактические размеры (особенно высоту вала 125–127 мм и длину луча 245–255 мм) со снятой деталью.

Крестовина поставляется без подшипников и сальника (если иное не указано в комплектации продавца). При замене рекомендуется устанавливать новый комплект подшипников (6205 и 6206) и сальник 35×65,55×10/12 — это продлит срок службы узла.

При замене крестовины рекомендуется проверить состояние вала двигателя, шкива и амортизаторов. Изношенные элементы ускоряют выход из строя нового узла.

Не используйте ударный инструмент при демонтаже шкива и креплений — это может деформировать вал и нарушить балансировку.

После установки обязательна проверка на холостом ходу (без белья) на разных оборотах: узел не должен создавать вибрацию, стуки или течь.

7. Рекомендации по установке
Отключите машину от электросети и перекройте подачу воды. Слейте воду через сливной фильтр и отсоедините заливной шланг.

Снимите верхнюю и заднюю крышки (если конструкция модели это предусматривает), чтобы получить доступ к баку, двигателю и амортизаторам.

Демонтируйте приводной ремень, шкив и двигатель (или отсоедините его от вала). Сфотографируйте схему крепления перед разборкой.

Отсоедините все коммуникации от бака: патрубки, датчики, ТЭН, проводку. Промаркируйте разъёмы.

Извлеките бак в сборе через верх или через низ корпуса (в зависимости от модели). Узел тяжёлый — работайте вдвоём или используйте опору.

Демонтируйте старую крестовину, выпрессуйте подшипники и извлеките сальник. Очистите посадочные места от коррозии и загрязнений.

Установите новую крестовину, запрессуйте новый комплект подшипников (6205 и 6206) и сальник 35×65,55×10/12. Соблюдайте посадочные диаметры и усилие запрессовки.

Соберите бак в обратном порядке, подключите двигатель, шкив и ремень. Проверьте, что шкив не имеет люфта, а ремень натянут правильно.

Установите бак в корпус, подключите амортизаторы и пружины. Затягивайте крепёж равномерно, без перекосов.

Выполните тестовый запуск без белья: сначала короткая стирка при 30–40 °C, затем отжим на средних и максимальных оборотах. Убедитесь в отсутствии течей, стуков, вибрации и ошибок на дисплее.

При соблюдении всех рекомендаций замена крестовины занимает от 2 до 4 часов и требует аккуратности, но не уникального инструмента. Это одна из самых эффективных операций по восстановлению ресурса стиральной машины.
