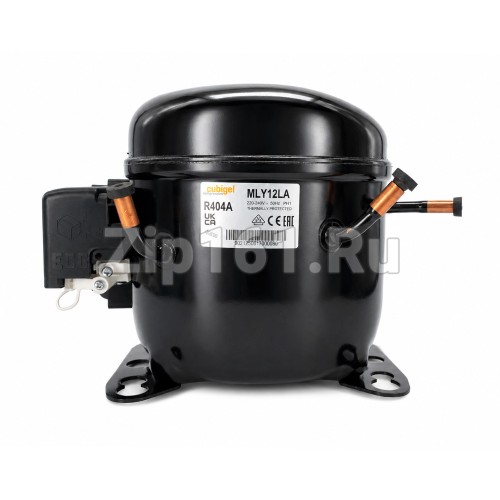

Компрессор Cubigel MLY12LA_a (R404, -23,3, 570 Вт)

Компрессор Cubigel MLY12LA_A (R404)

1. Краткое описание
Cubigel MLY12LA_a — низкотемпературный (LBP) герметичный поршневой компрессор, работающий на хладагентах R404A / R507 (также совместим с R448A, R449A, R452A). Произведён в Испании компанией Huayi Compressor (ранее ACC Electrolux). Относится к классу LBP (Low Back Pressure) с диапазоном рабочих температур от −40°C до −10°C . Является официальной заменой для снятой с производства модели MP12FB . Надёжный «рабочий конь» для коммерческого холодильного оборудования: морозильных камер, холодильных столов, низкотемпературных витрин, ледогенераторов и торговых автоматов.

2. Назначение и применение
Компрессор предназначен для сжатия и перекачивания паров хладагента в замкнутом холодильном контуре. Применяется в :

морозильных камерах и низкотемпературных шкафах;

коммерческих холодильных столах (Polaris, Mareno, Mastro);

ледогенераторах и генераторах льда;

охладителях бутылок и банок;

торговых автоматах и дозаторах для напитков;

морозильных ларях и холодильных витринах;

теплонасосных системах.

Работает в паре с принудительным охлаждением (обдув корпуса вентилятором) .

3. Основные характеристики
Параметр    Значение
Тип компрессора    Герметичный поршневой (Reciprocating)
Хладагент    R404A / R507 / R448A / R449A / R452A
Напряжение / частота    220–240 В / 1 фаза / 50 Гц
Мощность    3/8 HP
Рабочий объем    10.7 см³
Тип мотора    CSIR (с пусковым конденсатором)
Холодопроизводительность при −10°C    582–762 Вт
Холодопроизводительность при −25°C    387–400 Вт
Холодопроизводительность при −30°C    349–374 Вт
Объем масла    400 см³
Тип масла    POE (ISO VG 32 Ester)

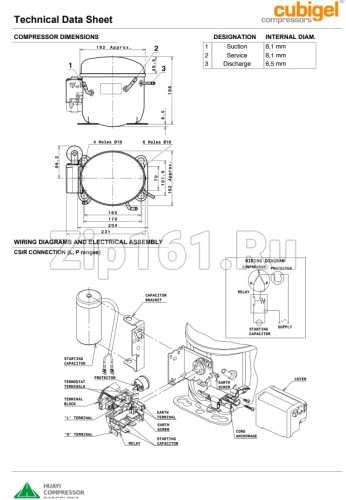

Посадочные размеры    102 × 170 мм
Высота от основания    198 мм
Общая высота    205 мм
Вес нетто    11.18–11.3 кг
Диаметр всасывающего патрубка    8.1 мм
Диаметр нагнетательного патрубка    6.5 мм
Пусковой ток (LRA)    20 A
Максимальный рабочий ток (MCC)    3.90 A
Сопротивление пусковой обмотки    16.96 Ом
Сопротивление рабочей обмотки    4.31 Ом
Пусковой конденсатор    47–56 µF
Альтернативные коды и артикулы
MLY12LA_a · MLY12LAa · MLY12LA-A · 123B2119 · 125B0034 · 605138 · 605.138 · 04 27 621 · 716389 · MP12FB (заменяемая модель)

4. Признаки неисправности
Компрессор не запускается, слышен только щелчок реле.

Гудит, но не запускается — заклинивание или неисправность пусковой обмотки.

Сильный нагрев корпуса при работе (выше 90 °C).

Отсутствие холода при работающем моторе — потеря производительности.

Повышенный шум, стук или вибрация — износ поршневой группы или клапанов.

Следы масла на корпусе или трубках — разгерметизация.

Срабатывание теплового реле — перегрузка или межвитковое замыкание.

Низкое сопротивление обмоток (норма: пусковая ~16.96 Ом, рабочая ~4.31 Ом) .

5. Полный список совместимых моделей
Компрессор MLY12LA_a применялся в холодильном оборудовании следующих брендов и моделей:

Polaris
AP-140-221314XG · KC105-35-20051440 · KC3513-20050715 · KC3535-20050720 · KC9030-20091420 · KPBT3513-20060720 · KPBT3535c-20060730 · KUC105-35-20151440 · KUC25-45-20150710 · KUC35-35-20150720 · KUC3513-20150715 · KUC4512-20150725 · KUPBT2545-20160710 · KUPBT3513-20160720 · KUPBT3535-20160730 · KUPBT4512-20160740 · LLP140TN · LLP140TNGN2-1-221314 · Kühlschrank 140

Mareno
EF143MNI · EF70MF · EF70MN · EF70MP · EF72MNF · FB140FN · FB140NN · FB140PF · FB140PN · FB140PP · FB143NI · FB55F · FB55N · FB55P · FB70F · FB70N · FB70P · FB72F · FB72N · FB72NF · FB72P · FS140FI · FS140FN · FS140I · FS140NI · FS140NN · FS140PN · FS140PP · FS143FI · FS143NF · FS143NI · FS143NN · FS143NP · FS70F · FS70FG · FS70I · FS70N · FS70NG · FS70P · FS72F · FS72IF · FS72IN · FS72N · FS72NF · FS72NN · FS72P · HF140DFN · HF140DNN · HF140DPF

Electrolux
DL14/F · DLP14/F

Другие бренды
Mastro · GEV (605138, 605278) · LF (3070374) · Mareno (25016899) · Mastro (25016899) · Polaris (141565100170)

Применение по типу оборудования
Бытовые холодильники, охладители бутылок и морозильники, охладители банок, морозильные лари, торговые автоматы, морозильные камеры для мороженого, дозаторы для пива и безалкогольных напитков, генераторы льда, теплонасосные системы, торговые горки, витрины и бонеты.

Важно: перед заказом сверьте посадочные размеры (102 × 170 мм), диаметры патрубков (8.1 / 6.5 мм) и электрические параметры с вашим оборудованием.

6. Важно

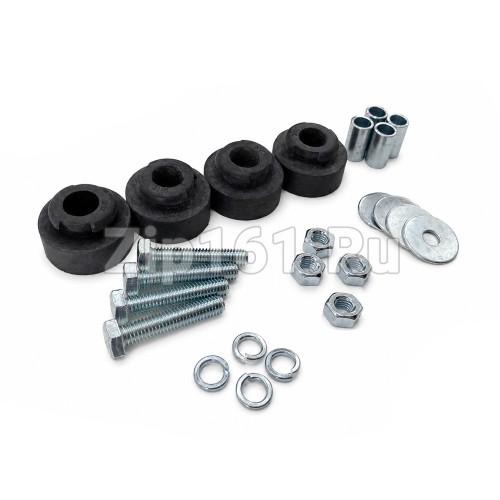

Компрессор поставляется в комплекте с пускозащитной арматурой и резиновыми виброопорами .

Масло залито на заводе (400 см³ POE). Уточняйте у продавца при заказе .

Требуется принудительное охлаждение — обдув корпуса вентилятором для эффективной работы .

Не вскрывайте компрессор — нарушение герметичности делает его непригодным.

Утилизируйте старый компрессор согласно экологическим нормам (масло и хладагент подлежат отдельной утилизации).

Пусковой конденсатор (47–56 µF) обычно входит в комплект, но уточняйте при заказе .

При замене рекомендуется заменить фильтр-осушитель — обязательная процедура.

Является прямой заменой для модели MP12FB .

7. Рекомендации по установке
Отключите оборудование от электросети перед заменой.

Стравите хладагент из системы в соответствии с экологическими нормами.

Демонтируйте старый компрессор, отсоединив всасывающий и нагнетательный патрубки.

Удалите остатки старого масла из системы — промойте контур или замените фильтр-осушитель.

Установите новый компрессор на виброопоры, совместив посадочные отверстия (102 × 170 мм).

Подключите патрубки — пайка медных трубок с использованием азота для предотвращения окисления.

Замените фильтр-осушитель — обязательная процедура при замене компрессора.

Вакуумируйте систему в течение 30–60 минут до остаточного давления не выше 500 микрон.

Заправьте систему хладагентом R404A или R507 в соответствии с рекомендациями производителя оборудования.

Проверьте работу — пусковой ток (20 A), рабочий ток (до 3.90 A), температуру корпуса, отсутствие утечек.

Замерьте холодопроизводительность — температура на всасывании и нагнетании должна соответствовать норме.

Холодопроизводительность ASHRAE (Ткип.= -23.3°C Тконд.= 54.4°C) - 570 Вт.
Холодопроизводительность CECOMAF (Ткип.= -25.0°C Тконд.= 55.0°C) - 387 Вт.
