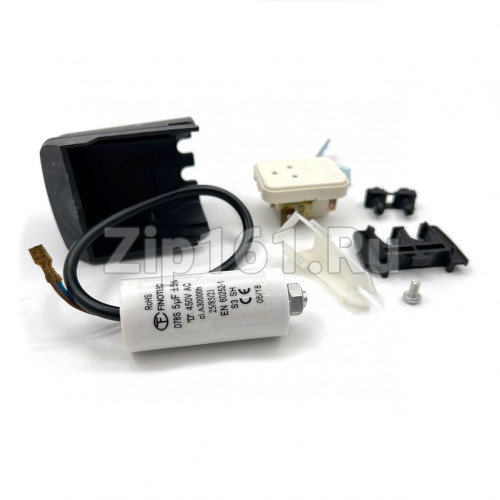

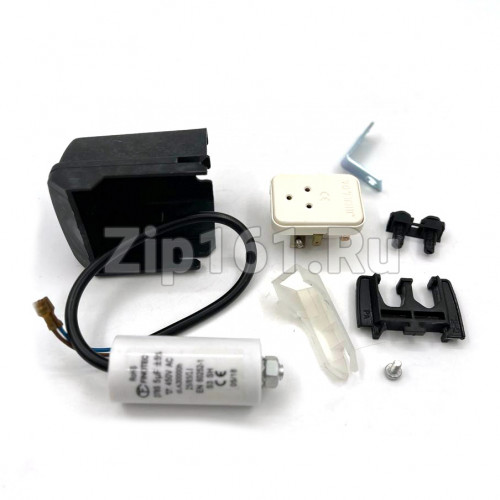

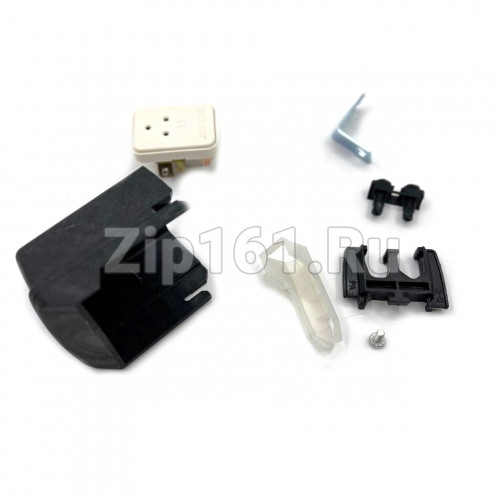

Комплект пусковой №1 Атлант 069744108112

Комплект пусковой №1 Атлант 069744108112

1. Краткое описание

Комплект пусковой №1 Атлант 069744108112 — это оригинальный набор пускозащитной аппаратуры, предназначенный для надёжного запуска компрессора холодильника и защиты его от перегрузок по току и перегрева. В комплект входят пусковое реле РКТ-1, защитная крышка и фиксирующая пружина (скоба). Детали изготовлены из высококачественных материалов и отличаются стабильностью работы и длительным сроком службы. Устройство произведено для компрессоров холодильников Атлант, Минск и Бирюса. Если холодильник перестал запускаться, компрессор гудит, но не стартует, или срабатывает защита через несколько секунд после включения — замена этого комплекта восстановит нормальную работу агрегата.

2. Назначение и применение

Комплект пусковой №1 выполняет несколько ключевых функций:

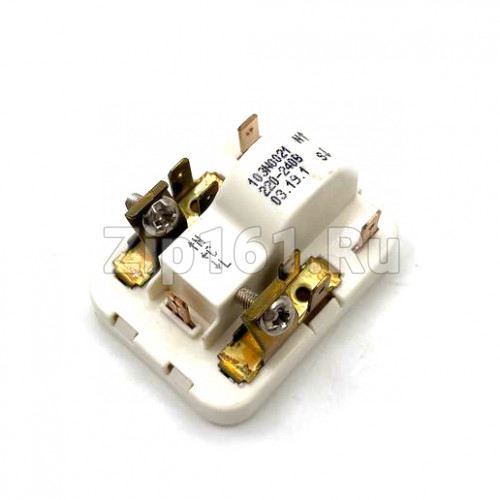

Запуск компрессора — пусковое реле РКТ-1 обеспечивает подачу напряжения на пусковую обмотку в момент старта двигателя и автоматически отключает её после выхода компрессора на рабочий режим.

Защита от перегрузок по току — при превышении допустимой нагрузки тепловой элемент размыкает цепь, отключая питание компрессора.

Защита от перегрева — термочувствительный элемент срабатывает при критическом нагреве обмоток двигателя, предотвращая его повреждение.

Автоматический перезапуск — после остывания биметаллической пластины контакты замыкаются, и компрессор снова готов к работе.

Фиксация элементов — крышка и пружина удерживают реле на компрессоре, защищая его от вибраций и внешних воздействий.

Применяется в бытовых холодильниках Атлант, Минск и Бирюса. Это расходный элемент: со временем контакты подгорают, биметаллическая пластина теряет упругость, и реле требует замены.

3. Основные характеристики

Параметр    Значение
Артикул    069744108112
Наименование    Комплект пусковой №1 (реле РКТ-1 + крышка + пружина)
Тип    Оригинальная деталь Атлант

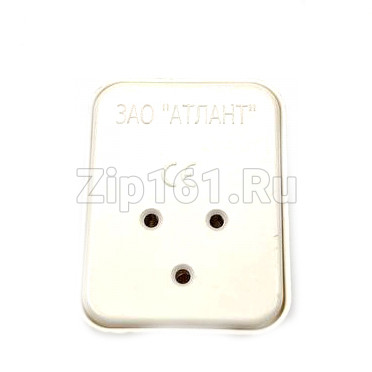

Комплектация    Реле РКТ-1, крышка, фиксирующая пружина
Напряжение    220–240 В
Частота    50/60 Гц
Количество контактов    3
Температура срабатывания    130 ± 10 °C
Вес с упаковкой    ~0,2 кг
Место установки    Боковая часть компрессора
Совместимость с брендом    Атлант, Минск, Бирюса
Страна изготовления    Беларусь
Альтернативные коды: 064746100100, KMХ2011К, KMХ2011, РКТ-1, РКТ1, 064114901600, 64114901600, PRK001, RKT001

4. Признаки неисправности

Комплект пора заменить, если вы заметили хотя бы один из этих признаков:

Компрессор не запускается — при включении холодильника слышен щелчок, но двигатель не стартует.

Холодильник отключается через несколько секунд — компрессор запускается и сразу глохнет, срабатывает тепловая защита.

Компрессор работает с перегревом — корпус компрессора сильно нагревается, реле часто отключает питание.

Посторонний шум при запуске — гудение, щелчки или вибрация в районе компрессора.

Запах горелого — перегрев контактов или оплавление корпуса реле.

Реле не размыкает цепь — компрессор не отключается при перегрузке, что ведёт к его повреждению.

Внешние повреждения — трещины, сколы или следы гари на корпусе реле.

5. Полный список совместимых моделей

Комплект 069744108112 подходит к холодильникам Атлант и Минск, укомплектованным компрессорами серий С-К, С-КО, С-КН, СТВ и СТС.

Совместимые компрессоры:

С-К 100, С-КО 60, С-КО 75, С-КО 100

С-КН 100, С-КН 110, С-КН 130

СТВ-65, СТВ-75

СТС-65, СТС-75

Совместимые модели холодильников Атлант:

Серия ХМ: ХМ-4007, ХМ-4008, ХМ-4009, ХМ-4010, ХМ-4011, ХМ-4012, ХМ-4013, ХМ-4014, ХМ-4021, ХМ-4023, ХМ-4024, ХМ-4025, ХМ-4026, ХМ-411, ХМ-412, ХМ-4209, ХМ-4210, ХМ-4214, ХМ-4307, ХМ-5001, ХМ-5002, ХМ-5003, ХМ-5006, ХМ-5007, ХМ-5008, ХМ-5009, ХМ-5010, ХМ-5011, ХМ-5012, ХМ-5015, ХМ-5016, ХМ-5018, ХМ-5019, ХМ-5091, ХМ-5094, ХМ-5095, ХМ-5096

Серия МХМ: МХМ-260, МХМ-1601, МХМ-1602, МХМ-1603, МХМ-1604, МХМ-1605, МХМ-1607, МХМ-1609, МХМ-1616, МХМ-1617, МХМ-1700, МХМ-1701, МХМ-1702, МХМ-1703, МХМ-1704, МХМ-1705, МХМ-1707, МХМ-1709, МХМ-1716, МХМ-1717, МХМ-1718, МХМ-1733, МХМ-1734, МХМ-1741, МХМ-1742, МХМ-1743, МХМ-1744, МХМ-1745, МХМ-1747, МХМ-1748, МХМ-1800, МХМ-1802, МХМ-1803, МХМ-1807, МХМ-1809, МХМ-1816, МХМ-2808, МХМ-2819, МХМ-2826, МХМ-2835, МХМ-2898

Серия МХ: МХ-2822, МХ-2823, МХ-2826

Серия КШД: КШД-150 300-60, КШД-215 280-45, КШД-256 280-45

Серия М: М-7184, ММ-183

Морозильники Атлант:

М-7003, М-7103, М-7201, М-7203, М-7204

Дополнительная совместимость:

Минск — холодильники Минского завода с аналогичными компрессорами.

Бирюса — модели с компрессорами серий С-К, С-КО, С-КН, СТВ и СТС.

Если вашей модели нет в списке — проверьте маркировку компрессора или уточните по сервисной документации.

6. Важно

Перед заказом проверьте артикул. Снимите старый комплект и убедитесь, что на нём выбит код 069744108112 или один из аналогов — это исключит ошибку при подборе.

Оригинальная деталь. Комплект произведён для холодильников Атлант, Минск и Бирюса, геометрия и посадочные размеры полностью соответствуют заводским.

Взаимозаменяемость. Деталь полностью заменяет артикулы 064746100100, KMХ2011К, KMХ2011, РКТ-1, РКТ1, 064114901600, 64114901600, PRK001, RKT001.

Комплектация. В набор входят реле РКТ-1, крышка и фиксирующая пружина — проверьте комплектность при получении.

Совместимость с компрессорами. Комплект подходит для компрессоров серий С-К, С-КО, С-КН, СТВ и СТС.

Место изготовления. Беларусь (если на упаковке не указано иное).

Гарантия не предоставляется.

7. Рекомендации по установке

Отключите холодильник от сети — это правило безопасности при любом ремонте.

Снимите заднюю стенку холодильника — получите доступ к компрессору.

Сфотографируйте подключение — перед отсоединением разъёмов сделайте фото, чтобы не перепутать провода.

Отсоедините разъёмы — аккуратно снимите клеммы с контактов реле.

Снимите старый комплект — аккуратно извлеките реле из посадочного места на компрессоре, снимите крышку и пружину.

Очистите посадочное место от пыли и загрязнений мягкой тканью.

Проверьте новый комплект — на нём должна быть маркировка 069744108112 или один из аналогов.

Установите новое реле — закрепите его на компрессоре, установите крышку и пружину, подключите разъёмы согласно фотографии.

Включите холодильник и проверьте работу — компрессор должен запуститься без посторонних шумов, а реле — не отключать его через несколько секунд.

Совет: при замене комплекта обязательно проверьте состояние пусковой обмотки компрессора и конденсатора. Если на них есть следы перегрева, оплавления или потемнения — замените их вместе с комплектом. Это обеспечит надёжный запуск компрессора и продлит срок службы всего узла.
