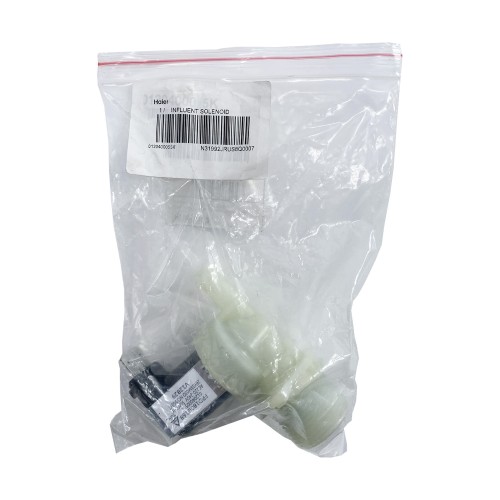

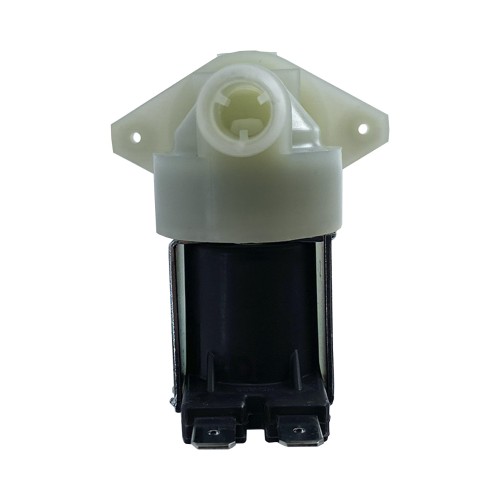

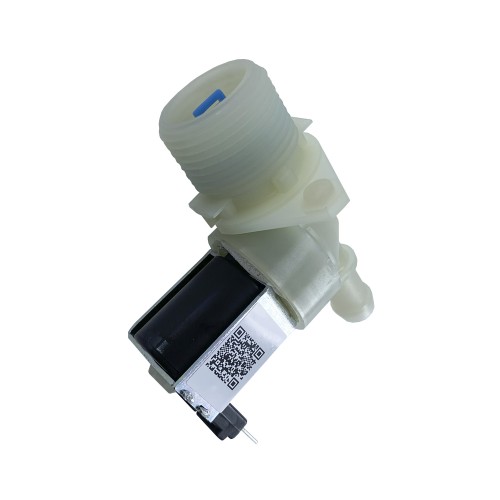

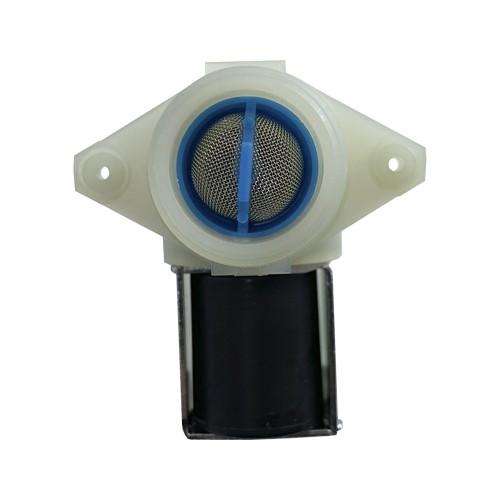

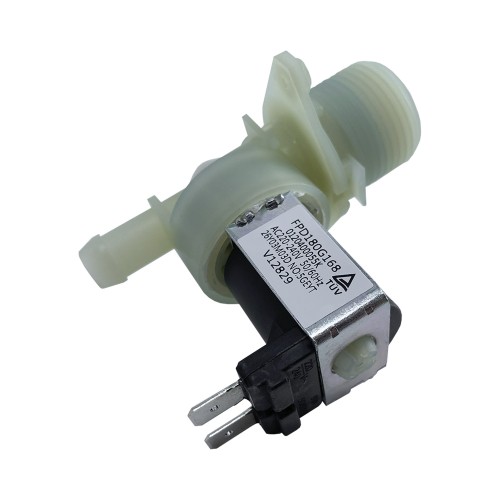

Заливной клапан для посудомоечной машины Haier 0120400055K

Заливной клапан для посудомоечной машины Haier 0120400055K

1. Краткое описание
Заливной клапан Haier 0120400055K — оригинальный электромагнитный впускной клапан для посудомоечных машин, который регулирует подачу воды в моечную камеру по команде управляющего модуля. Деталь обеспечивает точный набор воды на каждом этапе программы, предотвращая перелив и недостаток воды. Клапан одноканальный (1W), с углом выхода 180°, напряжением 220–240 В, 50/60 Гц, входом 3/4" (19,05 мм) и выходом 10,5 мм. Применяется в посудомоечных машинах Haier, Candy, Hoover и ряда других брендов. Своевременная замена вышедшего из строя клапана восстанавливает нормальный набор воды и предотвращает сбои программ мойки.

2. Назначение и применение
Заливной клапан является элементом системы подачи воды. Он открывается по сигналу модуля управления и пропускает воду в машину до достижения заданного уровня, после чего закрывается. Замена требуется, если машина не набирает воду, набор происходит постоянно (перелив), клапан не закрывается, слышен гул или щелчки при наборе, а также при появлении протечек в области клапана. Деталь применяется в посудомоечных машинах с фронтальной загрузкой, где используется клапан данного типоразмера.

3. Основные характеристики
Параметр    Значение
Тип детали    Заливной клапан (впускной электромагнитный клапан, 1 канал)
Артикул    0120400055K
Производитель    Haier (оригинал)
Артикул производителя    70021348
Количество каналов    1 (1W)
Напряжение    220–240 В
Частота    50/60 Гц
Угол выхода    180°
Вход    3/4" (19,05 мм)
Выход    10,5 мм
Разъём    Плоский AMP 6,3 мм
Совместимые бренды    Haier, Candy, Hoover, Iberna, Proline, Rosieres, Teknix, Terzismo, Thomson, Zoppas, Baumatic, DeLonghi, Essentiel B
Альтернативные коды (подтверждённые заводские/торговые): 70021348, 485229914005.

Основной артикул 0120400055K в списке аналогов не дублируется.

4. Признаки неисправности
Машина не набирает воду — клапан не открывается.

Вода набирается постоянно (перелив) — клапан не закрывается.

Гул, щелчки или вибрация в области клапана при наборе воды.

Протечки в зоне впускного клапана.

Ошибка набора воды на дисплее (код зависит от модели).

Эксплуатация с неисправным клапаном опасна переливом воды, протечками и сбоями программ мойки.

5. Полный список совместимых моделей (подтверждённые)

CP 8F9FFW-08
HDWI8-58BK3RU
CP 6F51LW-08
CP 6F51LS-08
CP 8F9FFA
MD 6011
HDWE15-58WE2RU
HDWE15-58CS2RU
HDWE14-36BK6RU
CI 3A7E0AB-08
HDWE14-593RU
HDWE14-592RU
CDPH 2L952W-08
CDPH 2D1047S-08
CDPH 2L1049W-08
CF 4A7E0W-08
HDWE16-594RU
HDWE14-692RU
GHL 6031
HDWE16-595RU
HDWE9-591RU
GHS 6036
CI 4A7E0AA-08
MD 4511
CF 0A9E0W-08
CI 0A9E0B-08
HDWE10-593RU
CDIH 2L1047-08
CDIH 2D1047-08
CDIH 1L949-08
HDWE10-292RU
HDWE9-394RU
HDWE13-490RU
HDWE10-692RU
CI 0A7F0B-08
GHS 4526
HDWE11-194RU
HDWE10-394RU
HDWE10-395RU
HDWE11-595RU
HDWE11-594RU
CDPH 2D1149W-08
HDWE11-36SS4RU
CDPH 2D1149X-08
HDWE11-396RU
HDWE11-395RU
CI 1A5F2B-08
GHL 4531
HDWE11-696RU
L45P113E
HDWE11-36WE4RU
CI 0A9E0AA-08
CI 5A7E1AA-08
CI 5A7E1AB-08
CI 1A7E1AB-08
CI 1A7E1AA-08

Candy:
CP 6F51LW-08, CP 6F51LS-08, CDPH 2D1047S-08, CDIH 2L1047-08, CDIH 2D1047-08, CDIH 1L949-08, CDPH 2D1149W-08, CDPH 2D1149X-08.

Подтверждённых моделей других брендов, кроме перечисленных (совместимость на уровне брендов), в проверенных источниках не найдено.

6. Важно
Проверьте артикул и параметры. Перед заказом сверьте маркировку на демонтированном клапане (0120400055K) и его параметры с вашей деталью: 1 канал, 220–240 В, вход 3/4", выход 10,5 мм, разъём AMP 6,3 мм.

Комплектация. Клапан поставляется как отдельная деталь. Уплотнительные прокладки и крепёж в комплект не входят, если иное не указано продавцом.

Совместимость с брендами. Помимо Haier и Candy, клапан применяется в технике Hoover, Iberna, Proline, Rosieres, Teknix, Terzismo, Thomson, Zoppas, Baumatic, DeLonghi и Essentiel B; для конкретной модели этих брендов обязательна сверка по сервисному номеру.

Оригинальность. В проверенных источниках деталь указана как оригинал Haier (артикул производителя 70021348).

7. Рекомендации по установке
Обесточьте посудомоечную машину и перекройте подачу воды.

Снимите боковую или нижнюю панель (в зависимости от конструкции) для доступа к клапану.

Сфотографируйте расположение проводов и шлангов перед отключением.

Отсоедините разъём и снимите подводящий шланг, подставив ёмкость для остатков воды.

Демонтируйте неисправный клапан, открутив крепёж или отщёлкнув фиксатор.

Установите новый клапан, подключите шланг и разъём согласно сделанным фотографиям, используя уплотнительную прокладку.

Плавно откройте воду и проверьте соединения на герметичность.

Выполните тестовый запуск без посуды на коротком цикле, убедитесь, что вода набирается корректно и по достижении уровня набор прекращается, а протечки отсутствуют.
