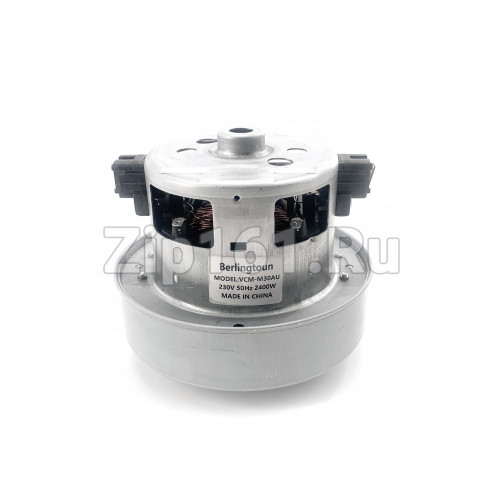

Двигатель для пылесоса Berlingtoun H=121/50, D135/97мм,2400w Samsung VCM-M30AU

Двигатель для пылесоса Berlingtoun H=121/50, D135/97мм,2400w Samsung VCM-M30AU

1 Краткое описание
Верните своему пылесосу былую мощь и идеальную уборку — замените изношенный или сгоревший двигатель!

Двигатель Berlingtoun VCM-M30AU — это высокопроизводительный электромотор мощностью 2400 Вт, который является сердцем вашего пылесоса. Если пылесос перестал всасывать, появился запах гари, гул или он вовсе не включается — проблема решается заменой этого двигателя.

Мощность 2400 Вт, высота 121 мм, диаметр 135 мм, посадочный диаметр 97 мм. Полная совместимость с десятками моделей пылесосов Samsung серий SC, VC, VCJG.

Это заводская запчасть, произведённая компанией Berlingtoun (Китай) — гарантия оригинального качества и точного соответствия посадочным местам. Установка занимает около 30–40 минут и не требует специальных навыков.

2 Назначение и применение
Электродвигатель устанавливается в корпусе пылесоса и создаёт мощный воздушный поток, который всасывает пыль и мусор. Он выполняет одну ключевую функцию — создание разрежения для эффективного сбора пыли.

Двигатель применяется в бытовых пылесосах Samsung с мощностью 2200–2400 Вт. Он изготовлен из высококачественных материалов, устойчив к перегреву и длительной работе. Двигатель поставляется с буртом (юбкой) для установки.

3 Основные характеристики
Параметр    Значение
Тип детали    Электродвигатель (мотор) для пылесоса
Артикул    VCM-M30AU
Альтернативные коды    DJ31-00125C, VAC002SA, VAC048UN, VC07W220FQ, VC07220W, VCM-M30AUDA-SV, VCM-M30AUAA-SV, VCM-M30AUDB-SV, DJ31-00125A, DJ31-00125B, DJ3100125A, DJ3100125B, DJ3100125C, VCMM30AUDASV, VCMM30AUAASV, VCMM30AUDBSV
Мощность    2400 Вт
Рабочее напряжение    230 В, 50/60 Гц
Высота (общая)    121 мм
Высота (юбка)    50 мм
Диаметр (юбка)    135 мм
Посадочный диаметр    97 мм
Диаметр бурта    34 мм
Диаметр входного отверстия турбины    32 мм
Обороты    31 500 об/мин
Потребляемый ток    10,0 А
Материал    Металл, пластик
Цвет    Серебристый
Производитель    Berlingtoun (Китай)
Вес    ~1,5 кг

4 Признаки неисправности
Замена двигателя требуется при следующих симптомах:

Пылесос не включается — при подаче питания нет реакции (основной признак);

Пылесос не всасывает — двигатель работает, но нет воздушного потока;

Запах гари или плавленого пластика — признак перегрева обмоток;

Посторонние звуки — гул, скрежет, визг при работе;

Двигатель работает с перебоями — самопроизвольно отключается;

Выбивает автоматический выключатель при включении пылесоса;

Видимые повреждения — оплавление корпуса, почернение обмоток;

Обороты двигателя снизились — всасывание стало слабым.

Основные причины выхода из строя: естественный износ щёток и подшипников, перегрев из-за засорения фильтров, попадание влаги, скачки напряжения в сети.

Важно: при обнаружении признаков неисправности двигателя немедленно прекратите эксплуатацию пылесоса. Повреждённый мотор может стать причиной короткого замыкания и возгорания.

5 Полный список совместимых моделей
Данный двигатель является оригинальной запчастью для пылесосов Samsung и совместим с широким спектром моделей. Подбор осуществляется по артикулу и модели пылесоса.

Samsung (Самсунг) — подтверждённые модели:

Серия SC61: SC61A0, SC61A1, SC61B0, SC61B1, SC61B2, SC61B3, SC61B4, SC61B5

Серия SC74: SC74A5

Серия SC4023: SC4023

Серия SC8: SC8240, SC8245, SC8260, SC8280, SC8285, SC8550, SC8811, SC8813, SC8820, SC8822, SC8830, SC8832, SC8833, SC8834, SC8835, SC8836, SC8850, SC8851, SC8852, SC8853, SC8854, SC8855, SC8856, SC8857, SC8858, SC8859, SC885A, SC885B, SC885F, SC885H, SC8870, SC8871, SC8872, SC8873, SC8874

Серия SC9: SC9620, SC9630, SC9631, SC9632, SC9633, SC9634, SC9635, SC9662, SC9670, SC9671, SC9672, SC9673, SC9674, SC9675, SC9676, SC9677

Серия VCJG: VCJG245V, VCJG246V, VCJG247H, VCJG248H, VCJG24AH, VCJG24AV, VCJG24BV, VCJG24EH, VCJG24GH, VCJG24JV, VCJG24KV, VCJG24LV

Серия CROWN: CROWN-2200, CROWN-2400

Другие модели: C246VNJG, VC24FHNJGWQ/EV, VCC9672H3G/XEV, VCC9673H3V/XEV, VCC9677H3V/XEV, VCC8850H3R/BOL, VCC8811V2R/XSC, VCC8835V3R/XEN, VCC8850H3B/XEE, VCC8850H3B/XFA, VCC8850H3B/XZS, VCC8240V3K/XEN, VCC8830V3S/XTR, VCC61B0H3A/XEV, VCC8240V3R/XTR, VCC8280H3K/XTR, VCC8830V3B, VCC8830V3S/XEV, VCC8850H3B/XEC, VCC8850H3B/XSP, VCC8260H3R/HAC, VCC8260H3S/HAC, VCC8830V3R/XSP, VCC8833V3S/XEV, VCC8850H3R/XEE

Другие производители — пылесосы с аналогичным типоразмером двигателя

6 Важно
Перед заменой обязательно отключите пылесос от электрической сети.

Уточните артикул перед заказом. Двигатель имеет маркировку VCM-M30AU (DJ31-00125C, VAC002SA). Убедитесь, что этот артикул совпадает с вашей старой деталью.

Проверьте размеры перед заказом. Высота — 121 мм, диаметр — 135 мм, посадочный диаметр — 97 мм. Убедитесь, что эти параметры совпадают с вашей старой деталью.

Проверьте состояние фильтров. Засорённые фильтры — основная причина перегрева и выхода двигателя из строя. Замените их одновременно с мотором.

Не эксплуатируйте пылесос с неисправным двигателем. Это может привести к короткому замыканию и возгоранию.

При установке обеспечьте плотное прилегание клемм. Неплотное соединение может привести к искрению и преждевременному выходу двигателя из строя.

В комплект входит только двигатель. Крепёжные элементы и другие детали не входят. При необходимости заказывайте их отдельно.

Проверьте целостность детали сразу после получения. Убедитесь в отсутствии повреждений корпуса, обмоток и контактов.

7 Рекомендации по установке
Перед началом работ обязательно отключите пылесос от электрической сети.

Порядок действий:

Разберите корпус пылесоса. Открутите винты крепления корпуса и аккуратно снимите его, чтобы получить доступ к двигателю.

Сфотографируйте расположение проводов. Перед отсоединением проводов сделайте фото, чтобы правильно подключить их обратно.

Отсоедините провода. Аккуратно отсоедините клеммы от старого двигателя.

Демонтируйте старый двигатель. Открутите крепёжные элементы, удерживающие двигатель, и извлеките его из корпуса.

Очистите посадочное место. Удалите пыль, грязь и остатки старого уплотнителя с поверхности, куда будет устанавливаться новый двигатель.

Установите новый двигатель. Вставьте двигатель в посадочное место и закрепите его. Убедитесь, что он сидит плотно и не шатается.

Подключите провода. Подсоедините провода к клеммам нового двигателя в соответствии с ранее сделанным фото.

Проверка. Соберите корпус пылесоса. Включите пылесос в сеть и проверьте его работу. Убедитесь, что двигатель запускается, всасывание эффективное, отсутствуют посторонние звуки и запах гари.

Для продления срока службы двигателя: регулярно очищайте и заменяйте фильтры, не допускайте перегрева пылесоса, используйте стабилизатор напряжения при нестабильной электросети и не допускайте попадания влаги внутрь корпуса.
