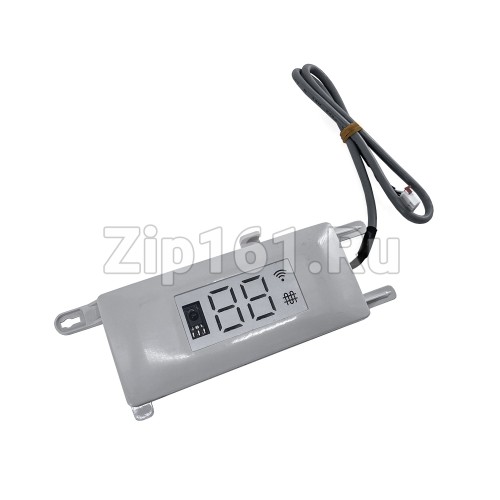

Дисплей кондиционера Berlingtoun KF-25G/DBZJ-50-BP-1

Поделиться
Описание

1. Краткое описание
Оригинальный дисплейный модуль Berlingtoun KF-25G/DBZJ-50-BP-1 — незаменимый компонент для восстановления полноценной работы вашего кондиционера. Обеспечивает четкое отображение режимов работы, температуры и индикации состояния системы. Полностью совместим с широким спектром сплит-систем Berlingtoun серий MBST1 и MBIN1. Оригинальное качество, точная совместимость и простота установки делают этот дисплей идеальным решением для ремонта.

2. Назначение и применение
Дисплейный модуль является интерфейсом управления и визуального контроля работы кондиционера. Он принимает сигналы с пульта дистанционного управления, отображает текущий режим работы (охлаждение, обогрев, вентиляция, осушение), заданную температуру и коды ошибок при неисправностях.

Применяется для замены вышедшего из строя дисплея при следующих симптомах: отсутствие индикации на панели, неполное или искаженное отображение символов, нечувствительность к командам с пульта, хаотичное мигание индикаторов, полное отсутствие реакции на включение.

3. Основные характеристики
Параметр    Значение
Применимость    Berlingtoun
Тип    Дисплейный модуль (оригинал)
Функция    Отображение параметров + прием ИК-сигнала
Совместимость    Сплит-системы серий MBST1, MBIN1
Альтернативные коды и артикулы
KF-25G/DBZJ-50-BP-1 (оригинальный код)

505002483 (код аналога)

4. Признаки неисправности
Замените дисплейный модуль, если ваш кондиционер демонстрирует:

Отсутствие индикации — панель не светится при включении питания

Неполное отображение — горят не все сегменты, символы «плывут» или искажены

Нечувствительность к пульту — кондиционер не реагирует на команды (при исправном пульте)

Хаотичное мигание — индикаторы мигают без команды или самопроизвольно переключаются

Ошибка кодов — отображаются некорректные коды ошибок, не соответствующие реальному состоянию

Полный отказ — дисплей не загорается, внутренний блок работает «вслепую»

5. Полный список совместимых моделей кондиционеров
Серия MBST1
BR-07MBST1

BR-09MBST1

BR-12MBST1

BR-18MBST1

BR-24MBST1

Серия MBIN1
BR-07MBIN1

BR-09MBIN1

BR-12MBIN1

BR-24MBIN1

Другие модели Berlingtoun
Данный дисплей также подходит для других кондиционеров Berlingtoun, использующих аналогичный дисплейный модуль с кодовым обозначением KF-25G/DBZJ-50-BP-1 или 505002483 .

6. Важно
Перед заказом обязательно проверьте:

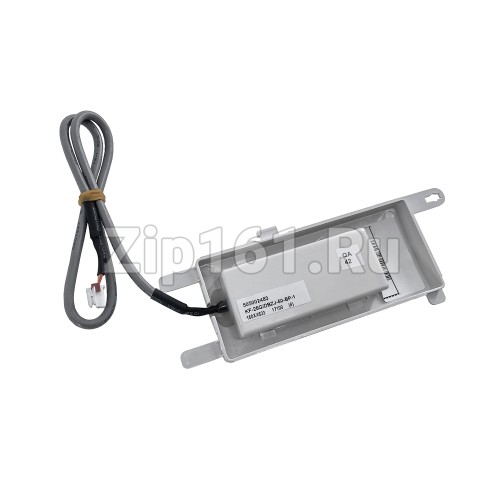

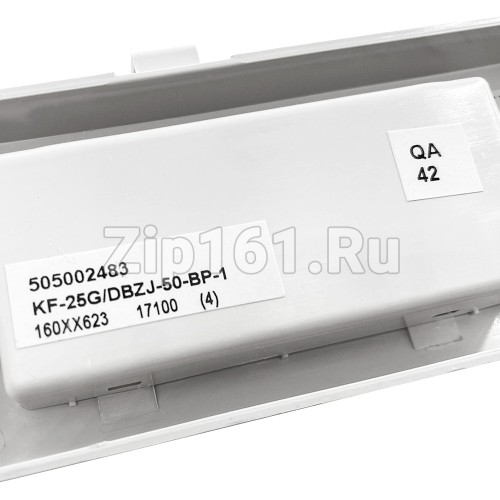

Код на оригинальном дисплее — снимите панель и сверьте артикул. Искомые коды: KF-25G/DBZJ-50-BP-1 или 505002483

Год выпуска кондиционера — для моделей 2023 года выпуска и новее требуется дополнительная сверка номеров деталей

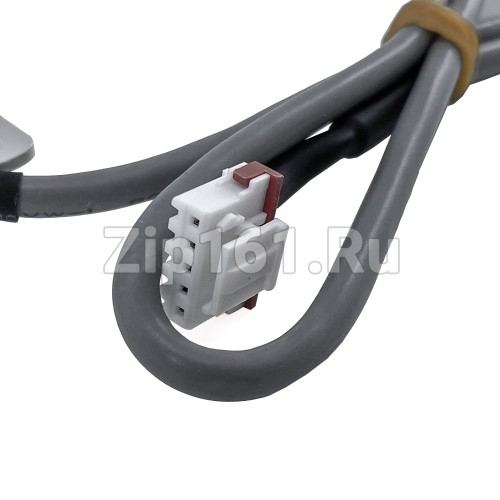

Внешний вид разъема — убедитесь, что шлейф и разъем подключения совпадают с вашим оригиналом

Не путайте с дисплеем Berlingtoun 31102-000084 (аналог 210901127S) — этот модуль предназначен для серий TST1/TIN1 и НЕ СОВМЕСТИМ с KF-25G/DBZJ-50-BP-1 .

Категорически запрещается подключать дисплей при включенном питании — это приведет к выходу из строя как дисплея, так и платы управления.

7. Рекомендации по установке
Обесточьте кондиционер — отключите автомат питания или выньте вилку из розетки

Снимите переднюю панель — аккуратно отщелкните защелки, отсоедините шлейфы от платы управления

Сфотографируйте подключение — перед снятием дисплея сделайте фото разъемов и расположения шлейфов

Отсоедините шлейф дисплея — аккуратно извлеките разъем, не прилагая излишних усилий

Извлеките старый модуль — открутите крепежные винты, если они есть

Установите новый дисплей — вставьте на место, закрепите, подключите шлейф до щелчка

Проверьте работу — включите питание, проверьте отображение всех сегментов и реакцию на пульт

Соберите панель — установите переднюю крышку на место

Совет: если после замены дисплей работает, но пульт не реагирует — проверьте ИК-приемник (часто он встроен в дисплейный модуль). Убедитесь, что между приемником и пультом нет препятствий.

Характеристики
Основные
Применимость
Berlingtoun
Оригинальный код
KF-25G/DBZJ-50-BP-1
Коды аналогов
505002483
