Дисплей холодильника Midea 17131000000983

Дисплей для холодильника Midea 17131000000983

1. Краткое описание

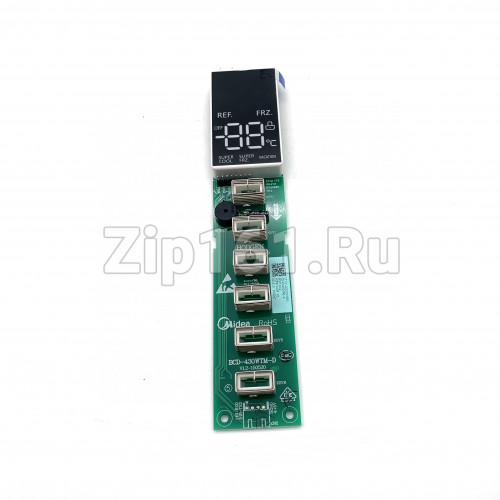

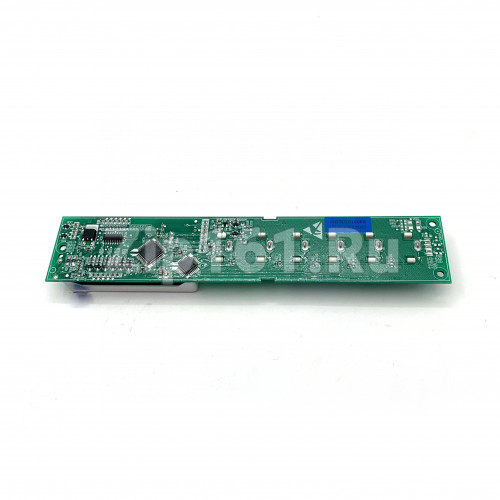

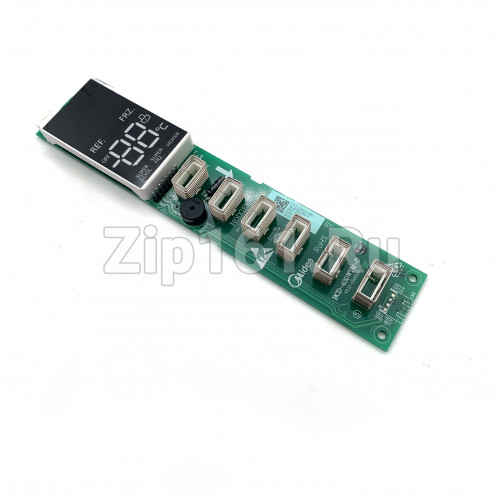

Дисплей холодильника Midea 17131000000983 (оригинал, ZIPROS) — оригинальный электронный блок управления (плата дисплея) для холодильников Midea и совместимых брендов (Kraft, Shivaki, Daewoo и другие). Деталь отвечает за отображение температуры, работу сенсорных кнопок и управление режимами холодильника. Производитель — Midea, страна производства — Китай. Оригинальная запчасть, устанавливается без доработок и полностью соответствует заводским параметрам. Восстанавливает корректное отображение температуры, работу сенсорного управления и продлевает срок службы холодильника.

2. Назначение и применение
Плата дисплея 17131000000983 является ключевым элементом управления холодильником. Деталь выполняет следующие функции:

Отображение температуры. Дисплей показывает текущую температуру в холодильной и морозильной камерах.

Управление работой холодильника. Сенсорные кнопки позволяют задавать температуру, включать и выключать режимы (Super Cool, Super Freeze и другие).

Индикация состояния. Дисплей отображает информацию о работе холодильника, включая коды ошибок при неисправностях.

Замена вышедшего из строя элемента. Используется для ремонта и восстановления работоспособности холодильника.

Без исправной платы дисплея холодильник не может корректно отображать температуру, управление становится недоступным, что делает невозможным поддержание правильных условий хранения продуктов. Своевременная замена платы восстанавливает заводскую функциональность холодильника.

Деталь подходит для холодильников Midea, Kraft, Shivaki, Daewoo и других брендов, где применяется аналогичный узел.

3. Основные характеристики
Параметр    Значение
Оригинальный артикул    17131000000983
Альтернативные обозначения    Display Control Panel, ZIPROS, 17131000002521 (возможный аналог)
Тип    Электронный блок управления (плата дисплея)
Назначение    Для холодильников Midea, Kraft, Shivaki, Daewoo
Страна производства    Китай
Бренд    Midea (оригинал)
Применимость    Midea, Kraft, Shivaki, Daewoo
Совместимость с контроллерами    Основная плата управления Midea
4. Признаки неисправности
Замена платы дисплея необходима при появлении следующих симптомов:

Дисплей не включается. Отсутствует подсветка, изображение не отображается.

Некорректное отображение температуры. Показания не соответствуют реальной температуре внутри камер.

Сенсорные кнопки не реагируют. Управление холодильником становится невозможным.

Появление кодов ошибок на дисплее. Например, код E0 или E4.

Мерцание или неравномерная подсветка. Дисплей работает нестабильно.

Механические повреждения. Трещины на стекле, повреждение шлейфа, следы влаги.

Полный отказ после скачка напряжения. Сгорание компонентов платы.

5. Полный список совместимых моделей
Холодильники Midea:
KF-HC2535GLBG — подтверждённая совместимость

KF-HC2536GLWG — подтверждённая совместимость

KF-HC3540CW — подтверждённая совместимость

KF-HC3541CB — подтверждённая совместимость

KF-HC3542CG — подтверждённая совместимость

KNFS 91797 GN — подтверждённая совместимость

KNFS 91797 GW — подтверждённая совместимость

KNFS 91797 X — подтверждённая совместимость

MRS518SNGBE — подтверждённая совместимость

MRS518SNGBL — подтверждённая совместимость

MRS518SNGW — подтверждённая совместимость

RF-MN510DMA/BG — подтверждённая совместимость

RF-MN520DMA/BI — подтверждённая совместимость

RF-MN520DMA/WI — подтверждённая совместимость

SBB510M — подтверждённая совместимость

SBS 587 BG — подтверждённая совместимость

SBS 587 GG — подтверждённая совместимость

SBS 587 WG — подтверждённая совместимость

SBW510M — подтверждённая совместимость

Другие совместимые бренды:
Kraft — модели KF-HC2535GLBG, KF-HC2536GLWG, KF-HC3540CW, KF-HC3541CB, KF-HC3542CG

Shivaki — модели с системой No Frost, в которых применяется плата 17131000000983

Daewoo — модели с системой No Frost, в которых применяется плата 17131000000983

6. Важно
Перед покупкой сверьте артикул и внешний вид детали. Убедитесь, что плата 17131000000983 соответствует вашему холодильнику.

Проверьте совместимость по модели холодильника. Список совместимых моделей максимально полный, но если вашей модели нет в перечне — уточните у продавца по полному номеру холодильника.

Оригинальная запчасть. Данная плата является оригинальным компонентом Midea и полностью соответствует заводским характеристикам.

Взаимозаменяемость: 17131000000983 может иметь старые коды взаимозамен. При заказе уточняйте актуальный артикул у продавца.

Внимание: плата поставляется в сборе. Уточняйте комплектацию у продавца.

7. Рекомендации по установке
Отключите холодильник от электросети. Перед началом работ обязательно выньте вилку из розетки. Это обязательное условие безопасности.

Получите доступ к плате дисплея. Плата обычно расположена на лицевой панели холодильника. Аккуратно извлеките её с помощью плоской отвёртки, поддев за край.

Сфотографируйте схему подключения. Перед отсоединением шлейфа сфотографируйте его расположение, чтобы при установке новой платы не перепутать контакты.

Демонтируйте старую плату. Отсоедините шлейф от платы дисплея.

Установите новую плату. Подключите шлейф до щелчка, аккуратно вставьте плату в посадочное место до фиксации.

Соберите холодильник в обратном порядке. Убедитесь, что плата плотно сидит и не выступает за пределы панели.

Включите холодильник и проверьте работу. Убедитесь, что дисплей отображает корректные показания температуры, сенсорные кнопки реагируют на нажатия, коды ошибок отсутствуют.

Рекомендация: если вы не уверены в своих навыках ремонта бытовой техники, доверьте замену платы квалифицированному мастеру. Неправильное подключение шлейфа может привести к повреждению основной платы управления.
